三步教您如何挑选正确的喷嘴?

简单三步就能轻松选对喷嘴搞定任何喷涂作业

对于无气喷涂系统,虽然喷嘴只是其中很小一个部件但却决定了整个作业的质量。固瑞克使用不同颜色和三位数字编码来区分喷嘴的型号。如何更准确地为特定喷涂作业选择需要的喷嘴?请阅读下面关于如何挑选正确喷嘴的三个步骤?



使用正确的喷嘴至关重要。为达到更理想的喷涂质量,合适的喷嘴不仅节省不必要的材料浪费并且让你更快完成作业。您是否已经可以解读固瑞克喷嘴标识的编码?那么,让我们跟随以下三个步骤来确保您为您的特定项目选择一款正确的喷嘴。

  • 步骤1:针对不同应用先选择不同喷嘴颜色
  • 步骤2:三位数字编码中的第一位数字代表您想要的喷幅
  • 步骤3:三位数字编码中的最后两位数字代表您想要的材料输出量


步骤1:应用

不同固瑞克无气喷涂机搭配不同颜色的固瑞克喷嘴。通过喷嘴颜色,你能立即知道最合适您应用的喷嘴。

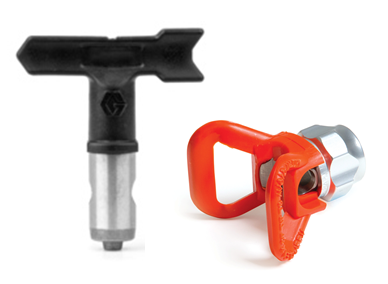

RAC 无气 转换喷嘴


RAC 5

FFLP tip

适用住宅和商用应用的精饰喷嘴

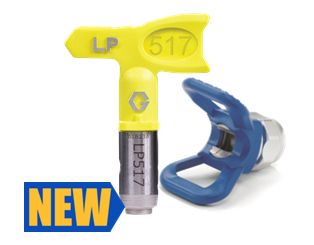

RAC X  LTX

LP tip

适用所有室内室外

乳胶漆喷涂作业

RAC X WR

LL5

适用于新建筑

以及大面积表面喷涂



RAC X FFLP

XHD tip

用于稀释材料的

低压精饰喷涂应用

RAC X LP

PAA tip

适用任何室内室外

乳胶漆低压喷涂作业

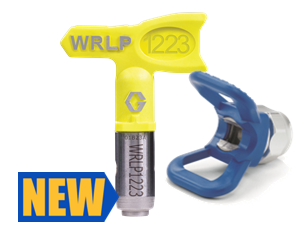

RAC X WRLP

HDA tip

适用于大面积表面低压喷涂




步骤2:喷幅宽度

当离开作业表面30cm进行喷涂时候产生的夹角决定喷涂宽度。喷幅越宽你的作业完成越快,但是也会用掉更多的材料。当喷幅越小你会用到很少的材料并且更容易控制。


选择你要的喷幅宽度,单位为厘米,除以5。

得到的结果对应标记在喷嘴上的三位数字编码中第一位。所以,如果你想要15cm的喷幅,第一位数字码就是3(因为3 x 5 = 15 cm)。如果你想要35cm的喷幅,第一位数字就是7(因为7 x 5 = 35 cm)。

Fan width

第一位数字越大,喷幅越宽,你得到喷涂的面积也越大。




步骤3:材料输出量

现在你需要知道什么是喷嘴的孔径尺寸。孔径尺寸(表示千分之英寸为单位,例如0.017)代表材料的输出量。数字越大,喷嘴喷出的材料越多。粘度越高的材料也需要更大尺寸的孔径。许多材料商都会在材料外桶上或者产品参数表中推荐喷嘴孔径尺寸。




根据你需要喷涂的材料,以及材料的输出量选择对应的孔径尺寸。最后两位数字编码代表喷涂孔径:‘17’ 对应 孔径尺寸  0.017 英尺.

Orifice size

最末两位数字越大,孔径尺寸越大,材料输出量越大。




请始终确保您的喷嘴孔径尺寸与您喷涂机的最大喷嘴尺寸适配。参考下面表格中每种喷涂机对应的喷嘴尺寸。

最小孔径尺寸 最大孔径尺寸
Ultra Handheld 0.008 0.016
GX FF 0.006 0.019
GX 21 0.006 0.021
Classic 390 0.006 0.021
ST Max 395 0.006 0.023
Classic S / ST Max 495 0.006 0.025
ST Max / FinishPro 595 0.006 0.027
UltraMax II 695 0.012 0.031
UltraMax II 795 0.012 0.033
UltraMax II 1095 0.012 0.035
Mark IV (paint) 0.012 0.033
Mark V (paint) 0.014 0.037
Mark V (plaster) 0.027 0.037
Mark VII (paint & plaster) 0.027 0.047
Mark X (paint & plaster) 0.027 0.051
APX 6200 0.019 0.051
APX 8200 0.019 0.057
T-MAX 506 0.023 0.051
T-MAX 657 0.023 0.061
T-MAX 6912 0.023 0.071
GMAX 3900 0.014 0.035
GMAX 5900 HD 0.014 0.043
GMAX 7900 0.015 0.047
T-MAX 657 0.023 0.061
DutyMax EH 230 0.015 0.039
DutyMax EH 300 0.015 0.063




好消息!
作业材料太粘稠或者太稀释?来选用一款不同孔径和喷幅宽度的喷嘴吧

尝试不同喷嘴找到最适合你应用的型号。



举例:你有一款517喷嘴,它的喷幅宽度25cm(5 x 5 = 25),和0.017 英寸的孔径(代表最后两位数字,17)。特地的材料厚度结果不同。

  • 喷涂材料太粘稠?

使用更小的喷嘴孔径(515代替517)或者增大喷涂角度(717代替517)

  • 喷幅材料太稀释?

选用更大孔径喷嘴(519代替517)或者减小喷涂角度(317代替517)。



需要任何帮助?

是否需要了解更多的信息关于如何挑选合适的喷嘴?敬请联系您的经销商或者固瑞克代表。
