Comparaison des systèmes de dosage et distribution pour monocomposants

Systèmes de dosage de précision : Le défi du choix

La réussite de la distribution d’un produit d’étanchéité à composant unique ou de colle dépend du choix de système. Des facteurs tels que le volume de dose, le débit, les propriétés du matériau ainsi que le style de fabrication doivent être pris en compte afin de choisir la meilleure solution. Les systèmes de dosage pour produits d’étanchéité et colles Graco offrent un contrôle précis de la distribution des matériaux à composant unique. Chaque produit apporte une solution unique pour répondre à une variété de défis en termes de distribution de composants uniques.


Tableau de comparaison 1K




PGM


PCF


E-Flo iQ

Distribution de fluide continue
Distribution de fluide intermittente
Matériaux à faible viscosité ou coulants
Matériaux à haute viscosité ou absence de débit
Débit minimum 30 cc/min. 6 cc/min. 10 cc/min.
Poids au bout de l’actionneur 13-27 kg <0,5 kg <0,5 kg
Plage de températures de fluide Ambiante - 204˚C Ambiante - 204˚C Ambiante - 70˚C
Matériaux thermofusibles* * *
Billes de verre et remplissages
Contrôle de débit à boucle fermée
Principe de dosage Engrenage Régulateur de fluide & Débit Déplacement positif
Pression maximum de fluide 2500 psi 4500 psi 4000 psi
Système d’alimentation Commun ou dédié Commun ou dédié Dédié
Les caractéristiques et les performances du système peuvent varier en fonction du matériau et de l’application Contactez nos experts pour obtenir des conseils adaptés à votre processus de production. *Les matériaux thermofusibles nécessitent de systèmes d’alimentation pour thermofusibles Therm-O-Flow


Volume de dose et débit

Dans un premier temps, il est important de vérifier le volume de dose et le débit de distribution. Certaines applications ont besoin de faibles quantités de colle, ne pesant qu’un gramme, tandis que d’autres ont besoin d’un débit continu de plusieurs litres par minute.

Le système de dosage à engrenage de précision Graco (PGM) est conçu pour l’application sans impulsions de fluides visqueux. Au centre du système PGM se trouve le débitmètre à engrenage, un type de pompe qui fait tourner ensemble deux engrenages de façon à créer des cavités pressurisées de fluide qui vont vers la vanne de sortie du système. Le système PGM est une solution fiable et polyvalente qui permet de distribuer de petites doses de même qu’un débit continu.

Un autre système à prendre en compte est le système de débit continu de précision de Graco (PCF). Ce système est conçu avec un contrôle de débit et de pression à boucle fermée et il contient des algorithmes de pointe permettant de régler rapidement les débits. Cette intervention à action rapide permet au système de distribuer des volumes de dose très petits avec certains fluides. Grâce aux réglages automatiques effectués par l’algorithme, le système PCF est une bonne solution pour les applications nécessitant des volumes de dose et des débits différents.

L’E-Flo iQ est le système de dosage à déplacement positif de Graco qui utilise un servomoteur électrique de précision pour entraîner une pompe à piston à volume fixe. La commande avancée du moteur électrique permet au système de distribuer à des débits précis, de faible à élevé. La commande intelligente d’inversion de la pompe élimine les coups de pression et permet d’obtenir une pression et un débit réguliers à la sortie.


Propriétés des matériaux

L’un des facteurs les plus importants à prendre en compte est le type de technologie s’adaptant le mieux au fluide qui sera pompé à travers le système.

Le système PGM est une excellente solution pour les matériaux les plus denses qui ne contiennent pas de charges abrasives. Ce système possède également une commande de chauffage permettant de  contrôler la viscosité et d’améliorer la répétabilité des doses.

Le système PCF est une solution polyvalente pour les matériaux les plus denses, il a l’avantage de présenter un faible cisaillement. Les composants du PCF peuvent supporter une grande variété de charges, qu’elles soient fragiles (ballons) ou abrasives, ils sont aussi en mesure de chauffer le produit.

Enfin, l’E-Flo iQ contient un nombre limité de composants en contact avec le produit et une vanne de distribution modulaire, c'est pourquoi il est compatible avec la plupart des viscosités et compositions chimiques des matériaux, notamment certains matériaux chargés.


Type de fabrication

La disposition physique de la cellule de fabrication et de la configuration de système peuvent influencer le produit qui fonctionne le mieux pour l’application.

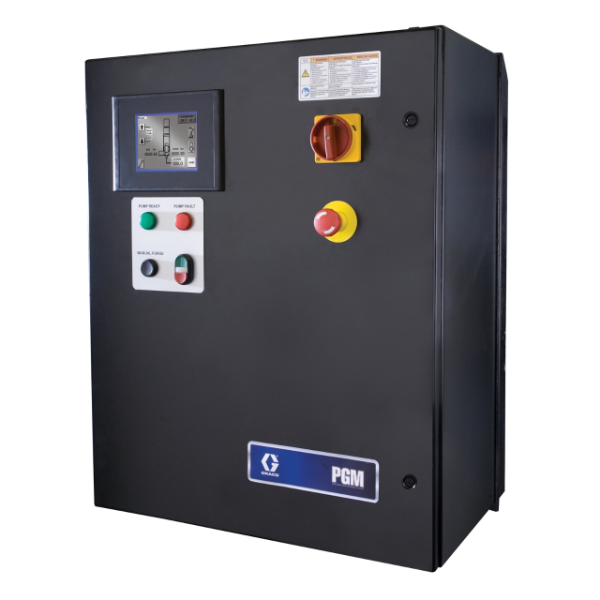

Le système PGM comprend un certain nombre de composants, notamment une pompe d’alimentation, un panneau de commande, un débitmètre à engrenage et une vanne. La pompe d’alimentation et le panneau de commande ont besoin de connecteurs électriques afin d’être raccordés au débitmètre à engrenage et à la vanne qui sont montés à l’extrémité de l’actionneur d’automatisation robotisée. La technologie robotisée doit avoir une capacité de charge utile jusqu’à 27 kg, c'est pourquoi elle sera la plus adaptée aux nombre de cycles de distribution et jets lents.

Si vous avez besoin d’une configuration plus simple et d’un système plus léger, le système PCF possède une pompe d’alimentation, un centre de commande et une plaque de fluide plus petits, ainsi qu’une vanne. Le centre de commande est assez compact, ce qui permet de le monter sur la cage de la cellule robotisée. La plaque de fluide est généralement montée sur le mât du robot et la vanne est montée à l’extrémité de l’actionneur. La taille de la vanne PCF est inférieure à celle de la vanne PGM, cette différence de taille doit être prise en compte lorsque vous examinez les capacités de charge utile du robot.

L’E-Flo iQ est le système de dosage à un composant le plus simple, il est d’une grande précision. Il dose directement à partir du seau ou du fût, ce qui limite le nombre de composants de système, et il réduit considérablement la charge utile nécessaire au robot. Le système comprend le système d’alimentation E-Flo iQ, les flexibles et les vannes de distribution iQ qui se montent directement à l’extrémité de l’actionneur. Grâce à cette commande électrique intégrée, au contrôle des fluides et à la pompe, l’E-Flo iQ peut être ajouté dans un grand nombre de contextes de fabrication.


Résumé

La spécification d’un processus de distribution pour produit d’étanchéité et de dosage de colle peut être difficile. L’équipe Graco détient les produits et l’expérience qui vous permettront de distribuer les produits d’étanchéité et les colles de façon fiable, précise et sûre dans toutes les installations manufacturières. Contactez nos experts qui vous aideront à choisir un système de dosage pour composant unique.
