EcoQuip’ın patlayıcı ortamlar için uygun olduğu onaylandı
Graco’nun EcoQuip buharlı aşındırıcı kumlama ekipmanı, gazlar ve buharların neden olduğu patlayıcı ortamları içeren potansiyel olarak tehlikeli alanlarda kapsamlı olarak test edilmiştir
Aşındırıcı kumlama genellikle tehlikeli veya patlayıcı ortamlarda gerçekleştirilir. Örneğin, elektrik üretimi, inşaat, petrol & gaz, nakliye, petrokimya ve kimya endüstrilerinde, yanıcı sıvılar, buharlar veya yanıcı tozların mevcut olduğu potansiyel olarak patlayıcı bir atmosferde çalışmak, istisna olmaktan çok bir norm olabilir. Bu tür ortamlarda, kumlama işleminin tutuşmaya yol açıp açmayacağını belirlemek için tamamen test edilmiş aşındırıcı kumlama ekipmanı kullanmak kritik önem taşır.
EcoQuip, Graco'nun buharlı aşındırıcı kumlama ekipmanıdır. Farklı endüstrilerde, boya, pas, korozyon, endüstriyel kaplama ve astarların çıkarılması; metal, taş ve ahşap işlerinin temizlenmesi ve bina ve tesis bakımı gibi bir dizi uygulama için uygun olduğu kanıtlanmıştır. Tüm bu uygulamalarda, EcoQuip'in proje maliyetlerini azalttığı ve kumlama hızı, etkinliği ve verimliliğini arttırdığı kanıtlanmıştır.
EcoQuip’i teste almak
Güvenlik ve risk yönetimi ve gelişmiş dağıtım, patlama ve yangın modellemesi alanında dünya lideri bir şirket olan Norveç’in Bergen şehrindeki Gexcon AS'den, EcoQuip sisteminin ürettiği kıvılcımların potansiyel tutuşma kaynakları olup olmadığını belirlemek için testler yapması istendi. Deneyler, Gexcon’un Norveç, Børnesskogen’deki test tesisinde, Mayıs 2019’da gerçekleştirildi.
EcoQuip, Ekipman Koruma Seviyesi (EPL) Alt Grup IIA'daki yanıcı madde içeren atmosferlerde kullanım için tasarlanmıştır ve ATEX onaylıdır. Bu patlayıcı gazlar alt grubu, dizel yakıtlar, benzin yakıtlar, hekzan, metanol, propan, etan, aseton, toluen, benzen ve metanı içerir.
Bu testin amacı doğrultusunda hekzan seçilmiştir. Havada yalnızca yaklaşık %4'lük bir konsantrasyonda bulunan hekzan, elektrik kıvılcımlarına karşı sadece aşırı derecede hassas değil, aynı zamanda bir tek bir kıvılcımla tutuşması da kolaydır. Parlama sıcaklığı 230°C’dir. Bu nedenle testler, zengin n-hekzan konsantrasyonu içeren patlayıcı atmosferlerde gerçekleştirilmiştir.

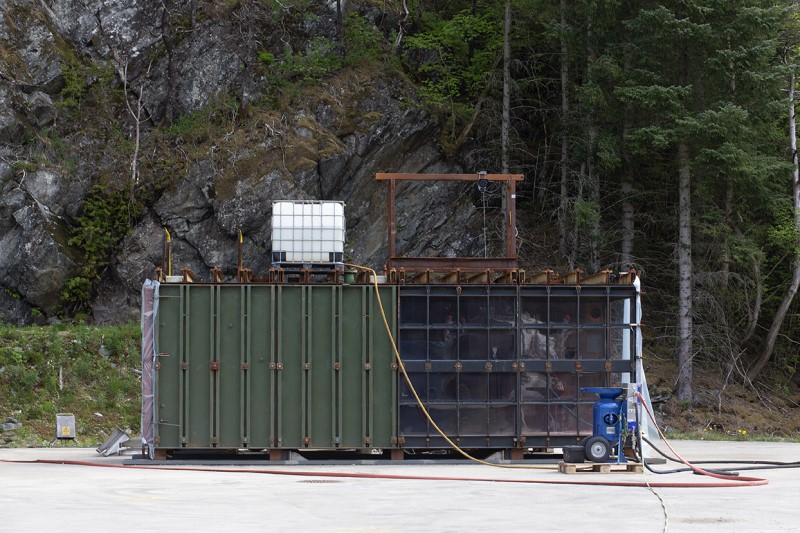

Testler, 50 metreküp test kabında gerçekleştirildi. Kabın, gaz karışımını seyrelten kumlama ekipmanından sisteme gelen hava nedeniyle nispeten büyük olması gerekiyordu. Büyük boyutlu olması ayrıca, testin uzun sürmesini sağlamıştır. Kabın açık olan ucu, kabın içindeki yanıcı gazı/havayı tutmak ve ayrıca patlama meydana gelmesi durumunda basıncı bırakmak için plastik bir örtü ile kaplıydı.
Kap, n-hekzan buharlaştırma sistemi içeren bir devridaim sistemi ile donatılmıştı. Kap içindeki n-hekzan konsantrasyonunu kademeli olarak artırmak için devridaim sistemine saf n-heksan buharı enjekte edildi. Başlangıç konsantrasyonu olarak normalde yaklaşık %7 n-hekzan konsantrasyonu kullanıldı ve tüm testler için yaklaşık %4'e seyreltildi. Kap içindeki n-hekzan buharı ve hava karışımı, Stanford Research Systems Inc.'den bir ikili gaz analizcisi tarafından izlendi.
EcoQuip, test kabının dışına, nozül ise test kabının içine yerleştirildi. Testlerde Graco standardı #7 kumlama nozülü (7/16", 11 mm) kullanıldı. Nozül ekipmana 15 metrelik bir hortumla bağlandı. EcoQuip, yeşil topraklama kablosu ile test kabına topraklandı. Nozülü tutan bir kişiyi en iyi şekilde simüle etmek amacıyla kaptaki çeliğe topraklanmasını önlemek için nozül, kauçuk montaj braketlerine monte edildi. EcoQuip'e, test kabının üzerinde, yerden yaklaşık 3 metre yüksekte duran 1000 litrelik bir su tankından su verildi. Sisteme su vermek için sadece yer çekimi kullanıldı. Bir Kaeser M122 hava kompresörü, tipik 7,5 bar (110 psi) sabit basınç sağladı.
Test sırasında, Graco EcoQuip buharlı aşındırıcı kumlama ekipmanı ile beş farklı aşındırıcı kullanıldı:
- 30/60 mesh Garnet (GMA)
- 80 mesh Garnet (GMA)
- İnce Bakır Cüruf 0,2-1,0 mm kum boyutu (Yıldız Kum)
- Kalın Bakır Cüruf 0,4-1,9 mm kum boyutu (Yıldız Kum)
- İnce Ezilmiş Cam 0,2-0,6 mm.

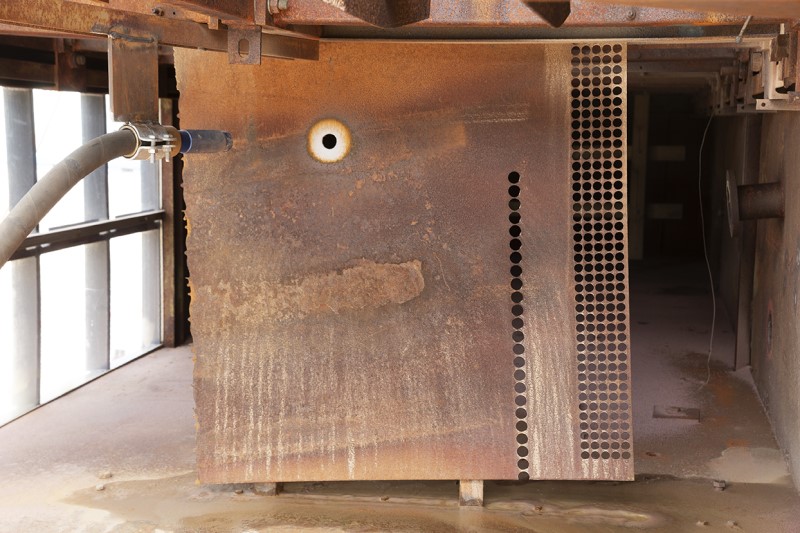

Kumlama, yaklaşık bir metrekare paslı çelik ve alüminyum plakalar üzerinde ger.ekleştirildi. Bu plakaların test sırasında taşınabiliyor olması, yeni malzemeler üzerinde kumlama yapmayı olanaklı hale getirdi. Hem çelik hem de alüminyum plakalarda kullanılan beşer aşındırıcı ile toplam on adet test çalışması yapıldı. Her testin süresi 3,2 ve 7,5 dakika arasında sürdü. Kıvılcım oluşumu söz konusu olduğunda aşındırıcılar ve kumlama malzemeleri, tipik en kötü durum kombinasyonlarını kapsayacak şekilde seçilmiştir.
EcoQuip, testi büyük bir başarıyla geçti
Testlerin hiçbirinde kıvılcım meydana gelmedi. Son testten sonra, atmosferin gerçekten de patlayıcı olduğunu doğrulamak için kabın içindeki patlayıcı atmosfer, salınımlı bir kıvılcım kullanılarak ateşlendi. (Patlayıcıydı!).
Bu nedenle Gexcon, Graco’nun EcoQuip buharlı aşındırıcı kumlama ekipmanını, Alt Grup IIA’da tanımlanan gazlar ve buharlar ile patlayıcı atmosferler içeren potansiyel olarak tehlikeli alanlarda kullanıma uygun olarak onaylamıştır. Bu testler, EcoQuip’in kategori 2 ekipman, bölge 1 patlayıcı atmosferler için ATEX tutuşma tehlikesi analizini desteklemiştir.
