Auswahl der richtigen Spritzdüse in drei Schritten

Befolgen Sie eine einfache Anleitung in drei Schritten, um die jeweils richtige Spritzdüse für die anstehenden Spritzarbeiten auszuwählen.

Auch wenn sie nur ein winziger Teil Ihres Airless-Spritzsystems ist, bestimmt eine Düse weitgehend die Qualität Ihrer Arbeit. Graco verwendet ein Farbcodierungssystem und dreistellige Codes zur Identifizierung der Düsentypen. Aber woher weiß man genau, welche Düse man für die jeweiligen Spritzarbeiten benötigt? Lesen Sie, wie Sie in drei Schritten die richtige Düse auswählen.


Die Verwendung der richtigen Spritzdüse ist entscheidend. Sie erzielen damit nicht nur eine bessere Spritzqualität, sondern vermeiden auch Materialverschwendung und können schneller arbeiten. Haben Sie schon den Code geknackt, mit dem jede Spritzdüse von Graco gekennzeichnet ist? Gut, dann werfen Sie einen Blick auf unseren Plan in drei Schritten, um sicherzustellen, dass Sie die richtige Düse für Ihre spezielle Airless-Spritzanwendung wählen.

  • Schritt 1: Ihre Anwendung bestimmt die Farbe der Düse
  • Schritt 2: Ihre gewünschte Spritzbreite bestimmt die erste Zahl des dreistelligen Codes
  • Schritt 3: Die letzten beiden Ziffern des dreistelligen Codes bestimmen Ihren gewünschten Materialausstoß


Schritt 1: Anwendung

Graco-Düsen für Airless-Spritzgeräte gibt es in verschiedenen Farben. Anhand der Farbe der Düse wissen Sie sofort, welche Düse für Ihre Anwendung am besten geeignet ist.

FFLP-Düse

Für Fine Finish-Anwendungen mit dünnflüssigem Material bei niedrigstem Druck

LP-Düse

Für alle Farbauftragsarbeiten im Innen- und Außenbereich mit dem niedrigsten Druck

PAA-Düse

Für alle Farbauftragsarbeiten im Innen- und Außenbereich

HDA-Düse

Für dünne Putzschichten und zähflüssigere Materialien

XHD-Düse

Für Schutzbeschichtungen – bis zu 500 bar

LL5

Für Markierungs- und Linienmarkierungsanwendungen




Schritt 2: Spritzbreite

Die Spritzbreite wird durch den Winkel bestimmt, wenn Sie in einem Abstand von 30 cm zur Oberfläche spritzen. Je größer die Spritzbreite ist, desto schneller kann man arbeiten, aber es wird auch mehr Material verbraucht. Beim Spritzen mit kleineren Spritzbreiten verbrauchen Sie weniger Material und haben mehr Kontrolle.

Wählen Sie Ihre bevorzugte Spritzbreite in Zentimetern und teilen Sie diese durch 5.

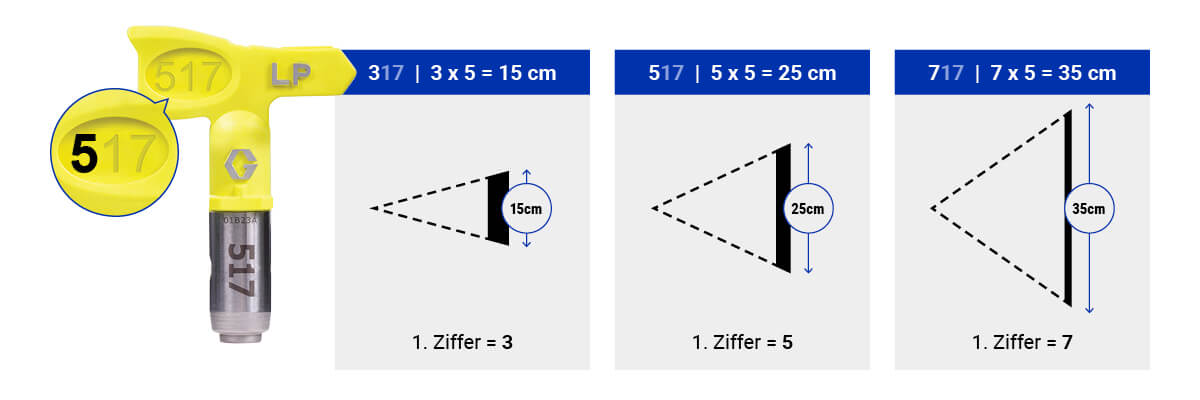

Das Ergebnis entspricht der ersten Ziffer des dreistelligen Codes, der auf jeder Düse aufgedruckt ist. Wenn Sie also eine Spritzbreite von 15 cm wünschen, ist die erste Zahl des dreistelligen Codes 3 (da 3 x 5 = 15 cm). Wenn Sie eine Spritzbreite von 35 cm wünschen, ist die erste Zahl 7 (da 7 x 5 = 35 cm).



Spritzbreite

Je höher die erste Zahl ist, desto größer ist die Spritzbreite und desto größer ist die Fläche, die gespritzt wird.




Schritt 3: Materialausstoß

Nun müssen Sie wissen, welche Öffnungsgröße die Düse haben muss. Die Öffnungsgröße (angegeben in Tausendstel Zoll, z. B. 0,017) bestimmt den Materialausstoß. Je höher die Zahl, desto mehr Material kann durch die Düse gespritzt werden. Für dickflüssigere Materialien ist ein größere Öffnung erforderlich. Viele Materialhersteller geben die empfohlenen Düsenöffnungsgrößen auf dem Behälter oder dem Produktdatenblatt an. Einige gängige Öffnungsgrößen für verschiedene Materialien ansehen.


Wählen Sie eine Öffnungsgröße, die für das zu spritzende Material und den gewünschten Materialausstoß ausgelegt ist. Die Öffnungsgröße der Spritzdüse wird durch die letzten beiden Ziffern des dreistelligen Codes angegeben: ‚17‘ entspricht einer Öffnung von 0,017 Zoll.


Öffnungsgröße

Je höher die letzten beiden Zahlen sind, desto ist größer die Öffnung und desto höher ist der Materialausstoß.




Prüfen Sie immer, ob die von Ihnen gewählte Düsengröße mit der maximalen Düsengröße Ihres Spritzgeräts kompatibel ist. Beachten Sie die Tabelle mit den Düsengrößen für die einzelnen Spritzgeräte.

Minimale Öffnungsgröße Maximale Öffnungsgröße
Tragbares Ultra-Spritzgerät 0,008 0,016
Ultra QuickShot 0,008 0,016
GX FF 0,006 0,019
GX 21 0,006 0,021
Classic 390 0,006 0,021
ST Max 395 0,006 0,023
Classic S / ST Max 495 0,006 0,025
ST Max / FinishPro 595 0,006 0,027
UltraMax II 695 0,012 0,031
UltraMax II 795 0,012 0,033
UltraMax II 1095 0,012 0,035
Mark IV (Farbe) 0,012 0,033
Mark V (Farbe) 0,014 0,037
Mark V (Spachtelmasse) 0,027 0,037
Mark VII (Farbe und Spachtelmasse) 0,027 0,047
Mark X (Farbe und Spachtelmasse) 0,027 0,051
APX 6200 0,019 0,051
APX 8200 0,019 0,057
T-MAX 506 0,023 0,051
T-MAX 657 0,023 0,061
T-MAX 6912 0,023 0,071
GMAX 3900 0,014 0,035
GMAX 5900 HD 0,014 0,043
GMAX 7900 0,015 0,047
T-MAX 657 0,023 0,061
DutyMax EH 230 0,015 0,039
DutyMax EH 300 0,015 0,063




Wissenswertes!
Wird das verwendete Material zu dick oder zu dünn aufgetragen? Verwenden Sie eine Düse mit einer anderen Öffnungsgröße oder Spritzbreite

Probieren Sie verschiedene Düsen aus, um ein besseres Gefühl dafür zu bekommen, welche Düse am besten zu Ihrer Anwendung passt.

Beispiel: Sie haben eine Düse 517
, die eine Spritzbreite von 25 cm (5 x 5 = 25) und eine Öffnung von 0,017 Zoll hat (dargestellt durch die letzten beiden Ziffern, 17). Daraus ergibt sich eine bestimmte Materialstärke.

  • Wird das Material zu dick aufgespritzt?
    Verwenden Sie eine kleinere Düsenöffnung (515 anstelle von 517) ODER vergrößern Sie den Spritzwinkel (717 anstelle von 517).

  • Wird das Material zu dünn aufgespritzt?
    Verwenden Sie eine größere Düsenöffnung (519 anstelle von 517) ODER verringern Sie den Spritzwinkel (317 anstelle von 517).

Brauchen Sie Hilfe?
Benötigen Sie weitere Informationen für die Auswahl der richtigen Spritzdüse? Ihr Händler oder Ihr Graco-Vertreter helfen Ihnen gerne weiter.
