Wie beherrscht man die Flüssigkeits- und Materialeigenschaften einer Membranpumpe

Um die beste Leistung der Pumpe zu erreichen, muss die richtige Pumpe mit den richtigen Komponenten für jede Anwendung ausgewählt werden.

Die luftbetriebene Husky-Doppelmembranpumpe (AODD) von Graco ist eine der zuverlässigsten und effizientesten Pumpen auf dem Markt. Um jedoch die beste Leistung zu erreichen, muss für jede Anwendung die richtige Pumpe mit den richtigen Komponenten ausgewählt werden.

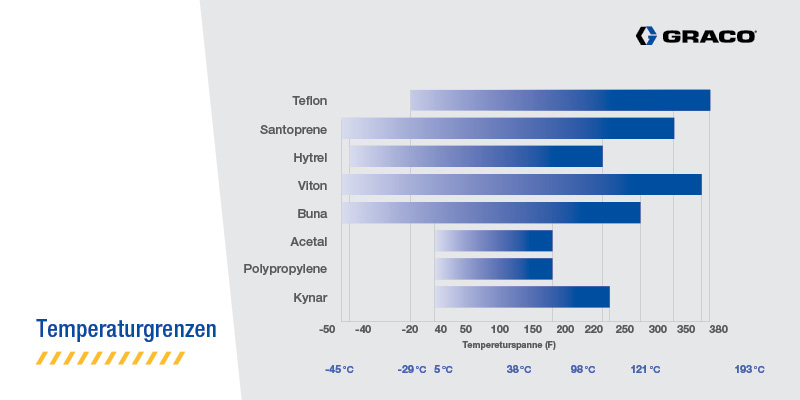

Die luftbetriebene Husky-Doppelmembranpumpe (AODD) von Graco ist in einer Vielzahl von Metall- und Kunststoffausführungen erhältlich, u.a. auch als ATEX-Modell. Der Sitz, die Kugeln und die Membrane werden aus verschiedenen Materialien hergestellt. Jedes Material bietet spezifische Vorteile.

Bevor Sie sich für eine Pumpe entscheiden, sollten Sie wissen, welche Materialien für welche Anwendungen am besten geeignet sind, darunter auch die Förderung von korrosiven und abrasiven Flüssigkeiten.


Funktionsprinzip

Eine luftbetriebene Doppelmembran-Pumpe ist eine Art Verdrängerpumpe, die Druckluft als Antriebsquelle nutzt. Die Druckluft wird über eine verbundene Welle, die eine gleichzeitige Bewegung beider Kammern ermöglicht, von einer Kammer in die andere befördert. Durch diese Vorwärts- und Rückwärtsbewegung wird Flüssigkeit aus einer der Kammern in den Auslassverteiler gepresst, während die andere Materialkammer über den Einlassverteiler gefüllt wird. Beim Wechsel wird der Materialabschnitt, der zuvor gefüllt war, in den Auslassverteiler geleert und die andere Kammer wird über den Einlassverteiler gefüllt. Der schnelle Richtungswechsel sorgt für weniger Pulsation am Auslass.


Was pumpen Sie?

Bevor Sie sich für eine Pumpe entscheiden, sollten Sie sich darüber im Klaren sein, welche Art von Flüssigkeit oder Material Sie damit fördern möchten. Es gibt eine Reihe von Fragen, die zu berücksichtigen sind.

• Wie setzt sich die Flüssigkeit in Bezug auf den Feststoffgehalt zusammen?
• Wie hoch ist ihr pH-Wert? Wie hoch sind ihre Viskosität (cps), Dichte und ihr spezifisches Gewicht?
• Ist die Flüssigkeit abrasiv?

Die Antworten auf diese Fragen haben Auswirkungen auf das Material, das Sie für den Sitz, die Kugeln und die Membran der Pumpe wählen. Als erstes sollten Sie sich das technische Datenblatt der Flüssigkeit genau ansehen. Vergessen Sie nicht, dass viele Stoffe thixotrop sind, d.h. ihre Viskosität nimmt ab, wenn eine Spannung, z. B. durch Rühren, ausgeübt wird. Mayonnaise, Tomatenketchup, Klebstoff und Zinkepoxid sind gute Beispiele, und auch bestimmte Farben sind thixotrop.

Allgemein gilt, dass die Kugel der Pumpe mindestens 10 % schwerer sein muss als die zu pumpende Flüssigkeit, um eine gute Abdichtung zwischen der Kugel und dem Sitz zu gewährleisten. Mit anderen Worten: Je dichter und zähflüssiger eine Substanz ist - wie z. B. Honig und Ketchup - desto schwerer muss die Kugel sein und desto weicher der Sitz. Denn bei einem Stoff mit hoher Dichte muss sich die Kugel für eine optimale Effizienz schnell auf dem Sitz schließen. Wenn Sie hingegen ein leichtes Öl mit niedriger Viskosität pumpen, ist die Verwendung einer schweren Kugel nicht notwendig – und die Pumpe würde unnötig viel Lärm machen.

Auch die chemische Wirkung einiger Stoffe ist ein kritischer Faktor. Essig lässt zum Beispiel Aluminium oxidieren und greift einige Kunststoffe an. Einige Chemikalien sind ebenfalls stark korrosiv.

Viele Flüssigkeiten sind abrasiv. Zinkepoxid enthält zum Beispiel Zinkflocken, während bestimmte Decklacke abrasive Aluminium- oder andere Metallflocken enthalten. Derartige Stoffe können manche Materialien zerstören oder zumindest zerkratzen. Füllmaterialien können harten Glimmer enthalten oder weich sein wie Talkum. Für hartes Füllmaterial ist eine weiche oder rostfreie Kugel besser, da diese nicht zerkratzt werden kann, während die Membran ebenfalls so weich wie möglich sein muss.

BENÖTIGEN SIE HILFE BEI DER KONFIGURATON IHRER PUMPE?

Auf seiner Website bietet Graco einen Leitfaden für die chemische Kompatibilität . Es ist ein hervorragender allgemeiner Leitfaden bei der Pumpenauswahl und der Bestimmung kompatibler Werkstoffe. Ein weiterer nützlicher Leitfaden ist der Leitfaden für Konstruktionsmaterialien , mit dem Sie die kostengünstigste Lösung für Ihre Anwendung finden können. Ein drittes nützliches Hilfsmittel ist die Auswahlhilfe für pneumatische Membranpumpen , die Ihnen bei der Auswahl der richtigen Pumpe für Ihre spezielle Anwendung hilft.

Wenn Sie weitere Unterstützung benötigen oder eine Vorführung einer luftbetriebene Doppelmembran-Pumpe von Graco wünschen, füllen Sie bitte das untenstehende Kontaktformular aus.

Geolast® ist eine eingetragene Marke der ExxonMobil Chemical Co. Buna-N® ist eine eingetragene Marke der Pittway Corporation, Chicago. Santoprene® ist eine eingetragene Marke von Advanced Elastomer Systems, L.P. Hastelloy® ist ein eingetragenes Warenzeichen von Haynes International, Inc. Viton® ist ein eingetragenes Warenzeichen von The Chemours Company. Kynar® ist eine eingetragene Marke von Arkema Inc. Hytrel® ist eine eingetragene Marke von DuPont.
