So konfigurieren Sie eine Membranpumpe mit Sicherheit – Teil 1

Die Online-Auswahlwerkzeuge von Graco helfen Ihnen dabei, mit wenigen Klicks eine Pumpe zu konfigurieren.


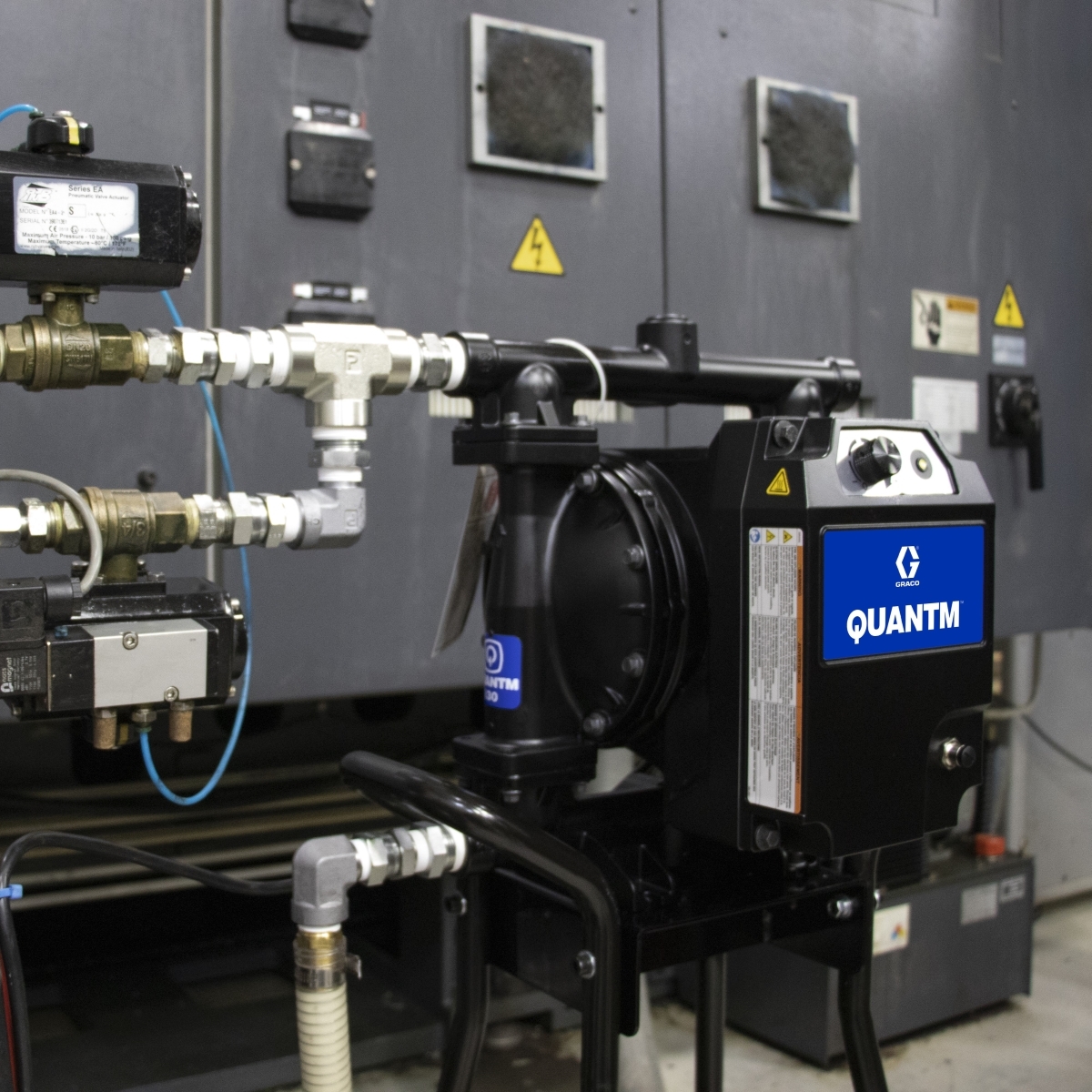

Die richtige Konfiguration ist der Schlüssel für den sicheren und zuverlässigen Betrieb einer Doppelmembranpumpe. Durch die richtige Auswahl können die Gesamtkosten der Pumpe erheblich gesenkt werden, während die falsche Auswahl zu einer Pumpe führen kann, die für Ihre Anforderungen zu teuer ist oder nicht richtig funktioniert.

Die Pumpenauswahl ist jedoch ein schwieriges Unterfangen, da sie von vielen Faktoren abhängt.

Einer davon ist die Flüssigkeit, die gepumpt wird. Die Auswahl der richtigen Pumpe hängt von den Eigenschaften der Flüssigkeit wie Feststoffgehalt, pH-Wert, Viskosität, Dichte und spezifischem Gewicht ab. Ist das Material abrasiv oder korrosiv? Bei welcher Temperatur wird es gepumpt? All diese Überlegungen haben einen großen Einfluss auf die Verträglichkeit der Flüssigkeit mit der Pumpe.

Und dann ist da noch die eigentliche Anwendung. Welche Durchflussrate benötigt man, wo befindet sich der Zufuhrbehälter im Verhältnis zur Pumpe, und wie groß sind die Gesamtlänge der Ansaugung, die vertikale Steigung und der Entleerungsabstand? All diese Faktoren spielen eine Rolle bei der Bestimmung des Durchmessers des Einlass- und Abgabeschlauchs. Ist für den Einsatz in einer explosionsgefährdeten Umgebung eine Pumpe mit ATEX-Zertifizierung erforderlich?

Erschwerend kommt hinzu, dass eine Pumpe aus einer Kombination von Bauteilen besteht: Gehäuse, Sitz, Kugeln, Ringe, Membran, um nur einige zu nennen. Und Sie müssen für jede Komponente das richtige Material auswählen.

Schließlich müssen auch wirtschaftliche Erwägungen berücksichtigt werden, einschließlich der Kapital-, Betriebs- und Wartungskosten. Es ist oft ein heikles Gleichgewicht zwischen der gewünschten Leistung und Effizienz und einem erschwinglichen Preis.

Aber bevor Sie völlig überfordert sind, können Sie sich Hilfe holen. Um Sie bei der Auswahl und Konfiguration einer Membranpumpe zu unterstützen, hat Graco drei einfach umzusetzende Schritte zusammengestellt. Für jeden Schritt gibt es eine eigene Online-Anleitung, die auf der Graco-Website für jedermann frei zugänglich ist:

  • Schritt 1. Leitfaden für chemische Verträglichkeit
  • Schritt 2. Leitfaden für Konstruktionsmaterialien
  • Schritt 3. Auswahlhilfe für Membranpumpen
Schritt 1: Leitfaden für Chemikalienkompatibilität

Schritt 1: Leitfaden für Chemikalienkompatibilität

Verwenden Sie dieses Tool zur allgemeinen Orientierung bei der Pumpenauswahl und zur Bestimmung kompatibler Werkstoffe.

Schritt 2: Leitfaden für Konstruktionsmaterialien

Schritt 2: Leitfaden für Konstruktionsmaterialien

Dieses Tool ermöglicht Ihnen, die kostengünstigste Ihrer Anwendung entsprechende Lösung zu finden.

Schritt 3: Pumpenauswahlwerkzeug

Schritt 3: Pumpenauswahlwerkzeug

Welcher Pumpentyp eignet sich am besten für Ihre Anwendung? Verwenden Sie dieses Tool zur Konfiguration Ihrer Pumpe.

WÄHLEN SIE IHRE LEBENSMITTELPUMPE

Schritt 1 – Leitfaden für chemische Verträglichkeit

Wird zur allgemeinen Orientierung bei der Pumpenauswahl verwendet. Damit können Sie die Chemikalienkompatibilität der Komponenten einer Pumpe mit der zu fördernden Flüssigkeit bestimmen.

Auf der linken Seite des Leitfadens sehen Sie, dass die Materialien in die am häufigsten verwendeten Metalle (7) und Kunststoffe, Elastomere und Leder (19) unterteilt sind.

Oben können Sie bis zu drei verschiedene Flüssigkeiten hinzufügen. Indem Sie einfach den ersten Buchstaben einer Flüssigkeit eingeben, erscheinen alle Möglichkeiten, die mit diesem Buchstaben beginnen. Wenn Sie also Barbecue-Soße pumpen, geben Sie B ein, wählen Sie Barbecue-Soße, und Sie werden sehen, welche Materialien damit kompatibel sind. Diese sind folgendermaßen codiert: A = ausgezeichnet, B = gut, C = schlecht, D = empfohlen oder „-“ = keine Angabe. Jeder Buchstabe hat auch seine eigene Farbe.

Es gibt drei Spalten, denn Sie müssen nicht nur wissen, welche Materialien mit der zu pumpenden Flüssigkeit verträglich sind, sondern auch mit dem Mittel, das Sie zur Reinigung Ihrer Pumpe verwenden. Wenn Sie also eine Bleichlösung zum Reinigen Ihrer Pumpe verwenden möchten, geben Sie in einer anderen Spalte B ein, wählen Sie Bleichlösung, und Sie können sehen, welche Materialien sowohl mit der Barbecue-Soße als auch mit der Bleichlösung kompatibel sind.

Wenn Sie die Möglichkeiten auf vielleicht zwei oder drei potenziell geeignete Materialien reduziert haben, können Sie zum nächsten Schritt übergehen.

Schritt 2 – Leitfaden für Konstruktionsmaterialien

Dies ist eine Tabelle mit den technischen Spezifikationen von 17 Materialien. Abhängig von den zwei oder drei Materialien, die Sie in Schritt eins ausgewählt haben, können Sie sich nun eingehender mit deren Eigenschaften befassen.

In der ersten Spalte ist der Temperaturbereich angegeben, in dem ein Material effektiv funktioniert. Dies ist aus zwei Gründen wichtig. Erstens gibt das bei einem Kunststoff einen Hinweis auf seine Flexibilität. Wenn die Temperatur vieler gängiger Kunststoffe sinkt, nimmt die Flexibilität in der Regel stark ab, und der Kunststoff kann bei geringen Bruchspannungen spröde werden. Zweitens wird bei einigen Anwendungen – vor allem bei denen, die mit Lebensmitteln und Getränken zu tun haben – eine Pumpe bei hohen Temperaturen gereinigt, etwa mit Dampf oder heißem Wasser. Die Wahl eines Materials mit einem Arbeitsbereich, der z. B. bei 65 °C seinen Höhepunkt erreicht, ist also nicht zufriedenstellend, da es bei 100 °C schmelzen wird.

Eine weitere Spalte gibt das spezifische Gewicht des Materials an. Dies ist wichtig für die Auswahl des Materials für die Kugeln einer Pumpe. Wenn Sie eine Flüssigkeit mit einer Viskosität gleich oder niedriger als Wasser pumpen, ist eine Kugel mit einem niedrigen spezifischen Gewicht gut geeignet. Wenn Sie jedoch ein Material mit hoher Viskosität wie Barbecue-Sauce pumpen, benötigen Sie eine schwerere Kugel, um ein effizientes Schließen zwischen Kugel und Sitz in einer Membranpumpe zu gewährleisten.

Wie bereits erwähnt, sind die Kosten oft ein übergeordnetes Thema. Die Tabelle enthält eine Spalte, die das Preisniveau jedes Materials angibt, von eins (am billigsten) bis drei (am teuersten).

Die Tabelle gibt auch Auskunft über die Verfügbarkeit eines Materials für den Sitz, die Kugel und die Membran einer Pumpe sowie darüber, ob dieses Material für Chemikalien, hohe Temperaturen und abrasive Flüssigkeiten geeignet ist. Die Spalte ganz rechts fasst zusammen, für welche Anwendungen die einzelnen Materialien am besten geeignet sind und warum.

Inzwischen sollten Sie in der Lage sein, die Materialien einzugrenzen, die für das Gehäuse, den Sitz, die Kugeln und die Membran einer Membranpumpe im Hinblick auf Ihre spezielle Anwendung am besten geeignet sind.

Jetzt, da Sie wissen, welche Materialien einer Pumpe mit der zu fördernden Flüssigkeit (und ggf. dem Reinigungsmittel) kompatibel sind, und Sie die Eigenschaften dieser Materialien und ihre Eignung für Ihre spezielle Anwendung kennen, ist es an der Zeit, zum dritten Schritt überzugehen.

Schritt 3 – Auswahlhilfe für Membranpumpen

Dies ist der Zeitpunkt, an dem Sie die eigentliche Membranpumpe auswählen und konfigurieren. Mit der Auswahlhilfe für Membranpumpen können Sie aus zahlreichen Optionen wählen, ähnlich wie Sie auf der Website eines Automobilherstellers das Auto Ihrer Wahl auswählen können.

Es geht also darum, alle Möglichkeiten durchzugehen und die Energiequelle, die erforderliche Zertifizierung, das Material des Materialabschnitts, die Größe des Pumpeneinlasses und -auslasses, das Mittelgehäuse, die Anschlüsse, die Sitze, die Kugeln, die Membran und die O-Ringe des Verteilers auszuwählen.

Nachdem Sie die Konfiguration abgeschlossen haben, sehen Sie ein Foto der ausgewählten Pumpe mit einer Artikelnummer. Wenn Sie auf „Weitere Informationen“ klicken, gelangen Sie zu einer Website, auf der die wichtigsten Merkmale und Vorteile des jeweiligen Pumpentyps erläutert werden. Wenn Sie auf „Technische Daten“ klicken, gelangen Sie zum Datenblatt des betreffenden Produkts mit den vollständigen technischen Spezifikationen einschließlich Leistungskurven. Sie sehen auch eine Liste der empfohlenen Reparatursätze für das jeweilige Produkt.

Wenn Sie auf die Schaltfläche „PDF-Download“ klicken, erhalten Sie eine vollständige Beschreibung aller Auswahlen, die Sie bei der Konfiguration dieser Pumpe getroffen haben. Dazu gehören die Artikelnummern der Pumpe und der Reparatursätze sowie die optionalen Zubehörteile und deren Artikelnummern. Enthalten sind auch Leistungskurven für diese spezielle Pumpe und Anweisungen, wie sie zu lesen sind.

Wenn Sie mit Ihrer Konfiguration nicht zu 100 % zufrieden sind, können Sie jederzeit zum Auswahlwerkzeug zurückgehen und eine andere Auswahl treffen, um ein anderes Produkt zu erhalten.

Benötigen Sie Hilfe bei der Konfiguration Ihrer Pumpe?

Wir hoffen, dass diese drei Schritte die Auswahl und die Konfiguration einer Membranpumpe einfacher gemacht haben. Wenn Sie weitere Unterstützung benötigen oder eine Vorführung einer Graco-Membranpumpe wünschen, füllen Sie bitte das untenstehende Kontaktformular aus.

Teil 2 – Auswahl einer Pumpe für zwei spezielle Anwendungen

In Teil 2 betrachten wir zwei sehr unterschiedliche Pumpanwendungen: Meerwasser und Tomatenmark. Wir gehen diese drei Schritte durch und geben einen detaillierten Überblick darüber, warum bestimmte Materialien für jede Anwendung vermieden werden sollten und welche Materialien ausgewählt werden sollten.
