Kit de seau à huile ou graisse Dyna-Star® compact 24 V CC série progressif de 16 kg, pompe, poignée de levage, rapport de niveau
Référence: CD1032

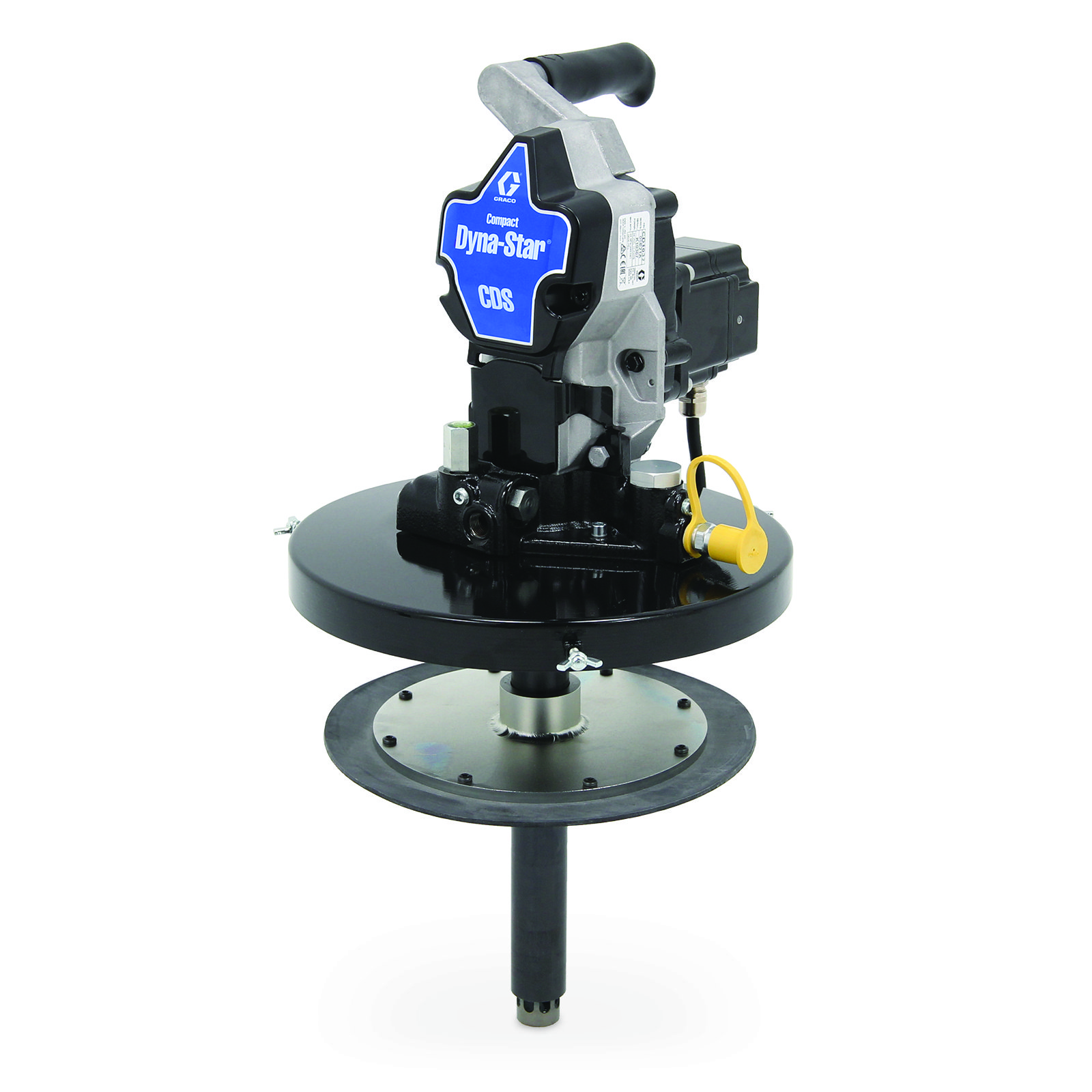

Image à des fins d'illustration uniquement.

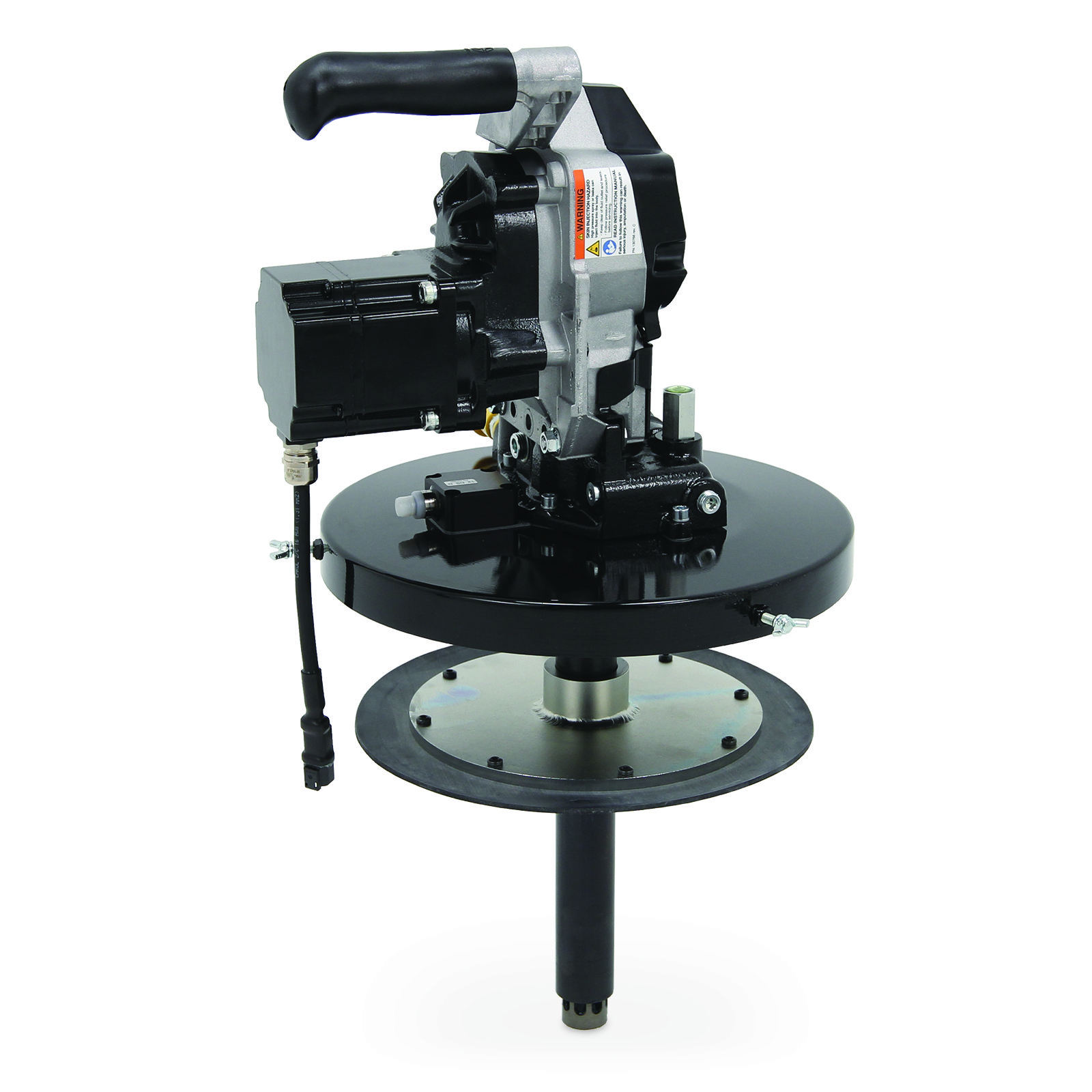

Image à des fins d'illustration uniquement.

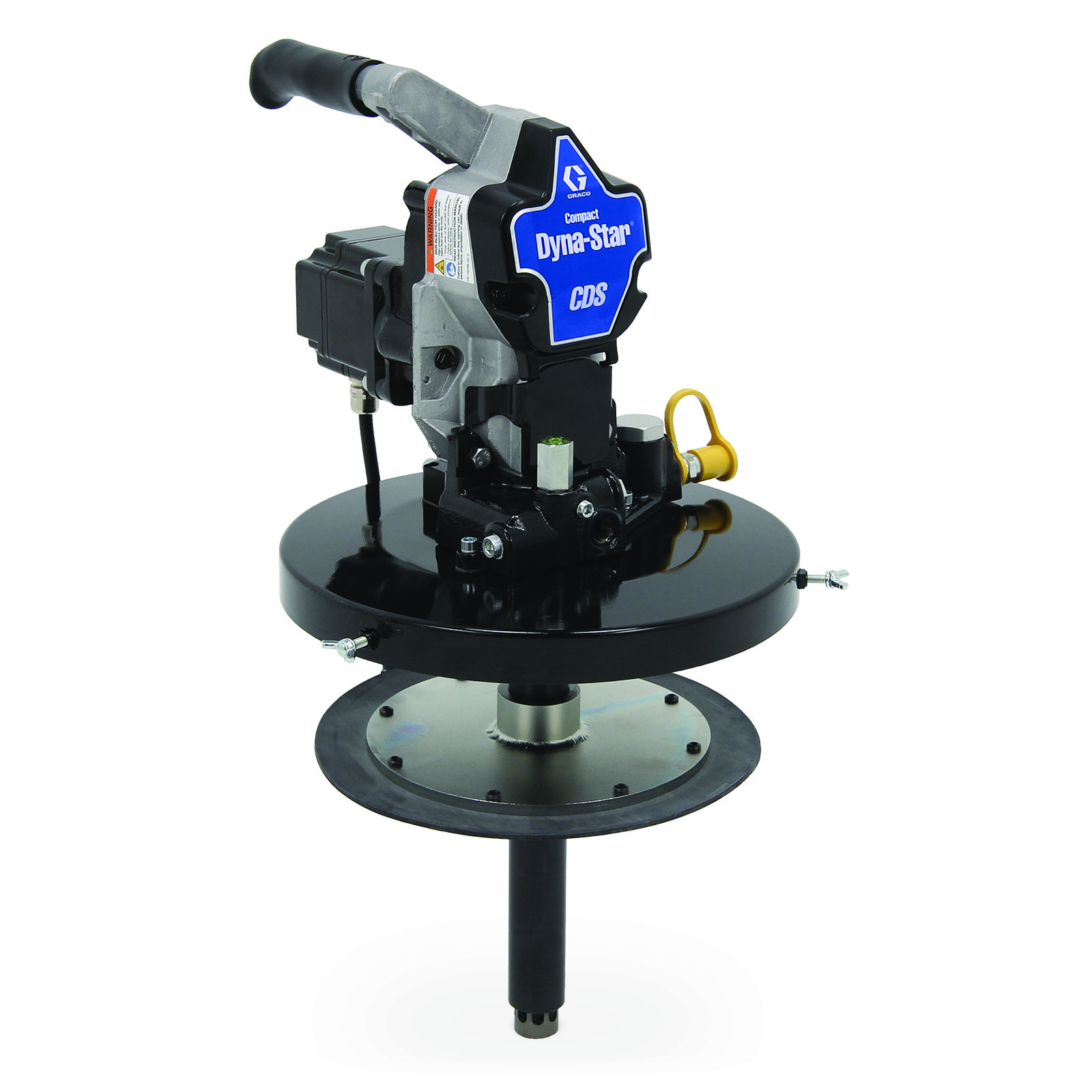

Image à des fins d'illustration uniquement.
Kit de seau à huile ou graisse Dyna-Star® compact 24 V CC série progressif de 16 kg, pompe, poignée de levage, rapport de niveau
Référence: CD1032
Le système de lubrification automatique compact Dyna-Star de Graco fournit un débit haute capacité, la durabilité et la robustesse ainsi qu’une commande innovante avec un encombrement réduit pour prolonger la disponibilité des machines actuelles de terrassement les plus rudes, et des utilisateurs, d...
Plus d'informations
Des questions sur ce produit ?
Vous évaluez nos produits et avez besoin de conseils
avant d’acheter ?
Caractéristiques
Brochure de produit
Le système de lubrification automatique compact Dyna-Star de Graco fournit un débit haute capacité, la durabilité et la robustesse ainsi qu’une commande innovante avec un encombrement réduit pour prolonger la disponibilité des machines actuelles de terrassement les plus rudes, et des utilisateurs, dans les environnements les plus exigeants.
- Puissance compacte – Convient facilement aux applications dans des espaces restreints ; suffisamment puissant pour faire face à un intervalle de lubrification agressif.
- Groupe motopropulseur intelligent – Un moteur sans balais de 24 V CC et une transmission par engrenages zéro maintenance distribuent les lubrifiants à temps, même par -40 °C.
- Robustesse et durabilité – La construction métallique assure un fonctionnement fiable dans les environnements les plus extrêmes.
Spécifications et documentation
Spécifications techniques
Convertir en impérial| Ampérage d'entrée maximum (A) | 10 |
|---|---|
| Application | Machines sur site, Équipements tout-terrain |
| Cadence de commutation (V CC) niveau bas | 24 |
| Courant porteur de niveau bas (A) | 0.02 |
| Débit maximum (ci/min) | 4.5 |
| Genre de filetage de sortie de fluide | Femelle |
| Grade NLGI maximum | 2 |
| Grade cST maximum (cST) | NLGI #2 Grease |
| Hauteur hors tout (") | 39.0 |
| Homologations | CE;RCM |
| Largeur hors tout (") | 11.5 |
| Matériau compatible | Huile et graisse |
| Matériau des pièces en contact avec le produit | Acier, Buna-N, Acétal, Lubrithane, Polyuréthane, Laiton, Polyéthylène |
| Niveau de puissance sonore [dB(A)] | <80 |
| Nombre d'éléments de pompe | 1 |
| Nombre de cycles continus maximum (cpm) | 64 |
| Nombre max. de cycles (cycles/min) | 64 |
| Options d'ensemble | Pompe avec réservoir |
| Options de contrôle | Contrôleur moteur électrique intégré |
| Poids (lb) | 66 |
| Pression de service maximum (MPa) | 24.1 |
| Pression de service maximum (psi) | 3500 |
| Pression de sortie de fluide maximum (psi) | 3500 |
| Produit | Acier au carbone |
| Profondeur totale (") | 13.9 |
| Puissance nominale (ch) | 0.25 |
| Qualification IP | IP69K |
| Régime maximum (CPM) | 64 |
| Système de dosage compatible | Série progressif |
| Taille de sortie de fluide (") | 3/8 NPT et/ou 1/4 NPT |
| Technologie de composants | Brushless Electric Motor;Shovel-loading pump tube |
| Température de fonctionnement maximum (°F) | 149 |
| Température de fonctionnement minimum (°F) | -40 |
| Tension (V CC) | 24 |
| Tension d'entrée (V CC) | 24 |
| Tension d'entrée capteur (V CC) | 24 |
| Tension maximum (V CC) | 30 |
| Tension minimum (V CC) | 18 |
| Type | Pompe à piston électrique compacte |
| Type d'alimentation | Électrique |
| Type de bas de pompe | Pelle |
| Type de connexion d'alimentation | Boîtier Deutsch DT04-2P, M12 |
| Type de filetage de sortie de fluide | Filetage tuyau conique (NPT) |
| Type de joint du presse-étoupe | Hythane 181 |
| Type de moteur | Sans balais CC |
| Volume de réservoir (l) | 12 |
| Volume de réservoir (lb) | 35 |
| À utiliser avec | Huile ISO 100 jusqu’à graisse NLGI n° 2 |
| Ampérage d'entrée maximum (A) | 10 |
| Application | Machines sur site, Équipements tout-terrain |
| Cadence de commutation (V CC) niveau bas | 24 |
| Courant porteur de niveau bas (A) | 0.02 |
| Débit maximum (l/min) | 0,074 |
| Genre de filetage de sortie de fluide | Femelle |
| Grade NLGI maximum | 2 |
| Grade cST maximum (cST) | NLGI #2 Grease |
| Hauteur hors tout (mm) | 990 |
| Homologations | CE;RCM |
| Largeur hors tout (mm) | 292 |
| Matériau compatible | Huile et graisse |
| Matériau des pièces en contact avec le produit | Acier, Buna-N, Acétal, Lubrithane, Polyuréthane, Laiton, Polyéthylène |
| Niveau de puissance sonore [dB(A)] | <80 |
| Nombre d'éléments de pompe | 1 |
| Nombre de cycles continus maximum (cpm) | 64 |
| Nombre max. de cycles (cycles/min) | 64 |
| Options d'ensemble | Pompe avec réservoir |
| Options de contrôle | Contrôleur moteur électrique intégré |
| Poids (kg) | 29.9 |
| Pression de service maximum (MPa) | 24.1 |
| Pression de service maximum (bar) | 241 |
| Pression de service maximum (kPa) | 24132 |
| Pression de service maximum (psi) | 3500 |
| Pression de sortie de fluide maximale (bar) | 241 |
| Pression de sortie de fluide maximum (psi) | 3500 |
| Produit | Acier au carbone |
| Profondeur totale (mm) | 353.1 |
| Qualification IP | IP69K |
| Régime maximum (CPM) | 64 |
| Système de dosage compatible | Série progressif |
| Taille de sortie de fluide (") | 3/8 NPT et/ou 1/4 NPT |
| Technologie de composants | Brushless Electric Motor;Shovel-loading pump tube |
| Température de fonctionnement maximum (°C) | 65 |
| Température de fonctionnement minimum (°C) | -40 |
| Tension (V CC) | 24 |
| Tension d'entrée (V CC) | 24 |
| Tension d'entrée capteur (V CC) | 24 |
| Tension maximum (V CC) | 30 |
| Tension minimum (V CC) | 18 |
| Type | Pompe à piston électrique compacte |
| Type d'alimentation | Électrique |
| Type de bas de pompe | Pelle |
| Type de connexion d'alimentation | Boîtier Deutsch DT04-2P, M12 |
| Type de filetage de sortie de fluide | Filetage tuyau conique (NPT) |
| Type de joint du presse-étoupe | Hythane 181 |
| Type de moteur | Sans balais CC |
| Volume de réservoir (l) | 12 |
| À utiliser avec | Huile ISO 100 jusqu’à graisse NLGI n° 2 |
