Come scegliere il giusto ugello di spruzzatura airless in 3 fasi
Seguite un approccio semplice in 3 passaggi per scegliere l'ugello giusto per qualsiasi lavoro di spruzzatura.
Anche se rappresenta solo una piccola parte del sistema di spruzzatura airless, un ugello determina in gran parte la qualità del lavoro. Graco utilizza un sistema di codifica a colori e codici a tre cifre per identificare i tipi di ugelli. Ma come sapere esattamente di quale ugello si ha bisogno per un particolare lavoro di spruzzatura? Leggete come scegliere l'ugello giusto in 3 fasi.
L'uso dell'ugello di spruzzatura corretto è fondamentale. Oltre a ottenere una spruzzatura di qualità migliore, l'ugello corretto evita di sprecare materiale e consente di lavorare più velocemente. Avete già decifrato il codice con cui è contrassegnato ogni ugello Graco? Ottimo, date un'occhiata al nostro piano in 3 fasi per assicurarvi di scegliere l'ugello corretto per la vostra specifica applicazione di spruzzatura airless.
- Fase 1: La vostra applicazione determina il colore dell'ugello
- Fase 2: L'ampiezza del ventaglio determina il primo numero del codice a tre cifre
- Fase 3: La portata desiderata per il materiale determina gli ultimi due numeri del codice a tre cifre
Fase 1: Applicazione
Gli ugelli Graco per spruzzatori airless sono disponibili in diversi colori. In base al colore dell'ugello, si determina immediatamente l'ugello più adatto alla propria applicazione.

Per applicazioni di finitura fine con materiale leggero alla pressione più bassa

Per ogni lavoro di verniciatura di interni ed esterni alla pressione più bassa

Per ogni lavoro di verniciatura di interni ed esterni

Per intonacatura leggera e materiali meno fluidi

Per rivestimenti protettivi, fino a 500 bar

Per applicazioni di marcatura e tracciatura

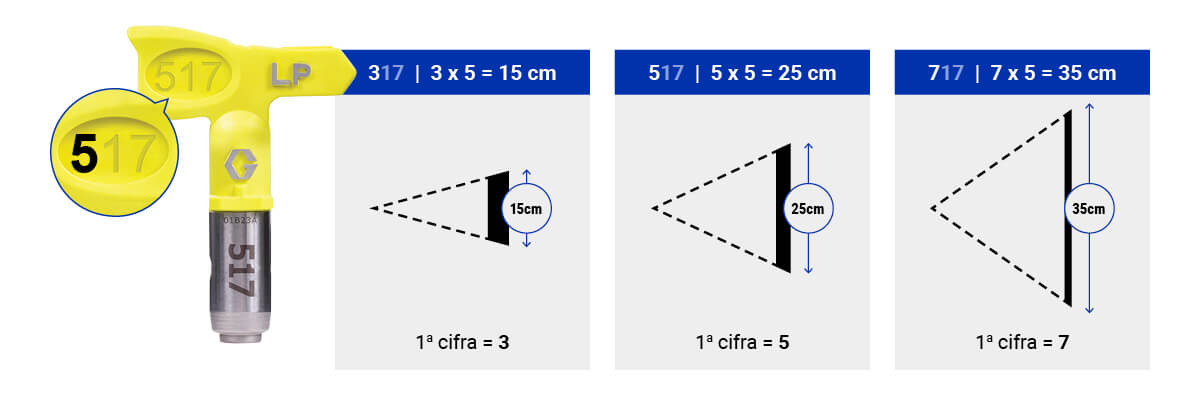

Fase 2: Ampiezza del ventaglio
L'ampiezza del ventaglio viene determinata in base all'angolo ottenuto durante la spruzzatura a 30 cm dalla superficie. Maggiore è l'ampiezza del ventaglio, più velocemente è possibile lavorare, ma il consumo di materiale è maggiore. Quando si spruzza con ampiezze del ventaglio inferiori, si utilizza meno materiale e si ha più controllo.
Scegliete l'ampiezza del ventaglio preferita in centimetri e dividetela per 5. Il risultato corrisponde al primo numero del codice a tre cifre stampato su ogni ugello. Quindi, se volete un'ampiezza del ventaglio di 15 cm, il primo numero del codice a tre cifre è 3 (in quanto 3 x 5 = 15 cm). Se volete un'ampiezza del ventaglio di 35 cm, il primo numero è 7 (in quanto 7 x 5 = 35 cm).

Più alto è il primo numero, maggiore è l'ampiezza del ventaglio, maggiore è la superficie coperta dalla spruzzatura.
Fase 3: Portata del materiale
Ora dovete sapere qual è la dimensione dell'orifizio per l'ugello. La dimensione dell'orifizio (indicata in millesimi di pollice, ad esempio 0,017) determina la portata del materiale. Più alto è il numero, più materiale può essere spruzzato attraverso l'ugello. I materiali più spessi richiedono anche una dimensione di orifizio maggiore. Molti produttori di vernici specificano le dimensioni di orifizio consigliate per l’ugello di spruzzatura sul contenitore o sul foglio delle specifiche del prodotto. Visualizzate alcune dimensioni comuni di orifizi per materiale.
Scegliete una dimensione di orifizio valutata per il materiale che spruzzerete e la portata desiderata per il materiale. La dimensione dell'orifizio di spruzzatura è indicata dagli ultimi due numeri del codice a tre cifre: '17' corrisponde a un orifizio di 0,017 in.

Più alti sono gli ultimi due numeri, maggiore è la dimensione dell'orifizio, maggiore è la portata del materiale.
Controllate sempre se la dimensione di orifizio scelta è compatibile con la dimensione massima dell'ugello dello spruzzatore in uso. Consultate la tabella contenente le dimensioni degli ugelli per ogni spruzzatore.
Dimensione minima dell'orifizio | Dimensione massima dell'orifizio | |
---|---|---|
Ultra portatile | 0,008 | 0,016 |
Ultra QuickShot | 0,008 | 0,016 |
GX FF | 0,006 | 0,019 |
GX 21 | 0,006 | 0,021 |
Classic 390 | 0,006 | 0,021 |
ST Max 395 | 0,006 | 0,023 |
Classic S / ST Max 495 | 0,006 | 0,025 |
ST Max / FinishPro 595 | 0,006 | 0,027 |
UltraMax II 695 | 0,012 | 0,031 |
UltraMax II 795 | 0,012 | 0,033 |
UltraMax II 1095 | 0,012 | 0,035 |
Mark IV (vernice) | 0,012 | 0,033 |
Mark V (vernice) | 0,014 | 0,037 |
Mark V (stucco) | 0,027 | 0,037 |
Mark VII (vernice e stucco) | 0,027 | 0,047 |
Mark X (vernice e stucco) | 0,027 | 0,051 |
APX 6200 | 0,019 | 0,051 |
APX 8200 | 0,019 | 0,057 |
T-MAX 506 | 0,023 | 0,051 |
T-MAX 657 | 0,023 | 0,061 |
T-MAX 6912 | 0,023 | 0,071 |
GMAX 3900 | 0,014 | 0,035 |
GMAX 5900 HD | 0,014 | 0,043 |
GMAX 7900 | 0,015 | 0,047 |
T-MAX 657 | 0,023 | 0,061 |
DutyMax EH 230 | 0,015 | 0,039 |
DutyMax EH 300 | 0,015 | 0,063 |

Informazioni utili
Materiale applicato troppo spesso o troppo sottile? Utilizzate un ugello con una dimensione di orifizio o un'ampiezza del ventaglio diversa
Provate vari ugelli per avere un'idea migliore di quale ugello è più adatto alla vostra applicazione.
Esempio: Disponete di un ugello 517, che ha un'ampiezza del ventaglio di 25 cm (5 x 5 = 25) e un orifizio di 0,017 in. (rappresentato dalle ultime 2 cifre, 17). Ciò si traduce in un particolare spessore del materiale.
- Il materiale spruzzato è troppo denso?
Utilizzate un orifizio più piccolo per l'ugello (515 invece di 517) O aumentate l'angolo di spruzzatura (717 invece di 517).
- Il materiale spruzzato è troppo sottile?
Utilizzate un orifizio più grande per l'ugello (519 invece di 517) O diminuite l'angolo di spruzzatura (317 invece di 517).
Avete bisogno di aiuto?
Avete bisogno di ulteriori informazioni su come trovare l'ugello più adatto? Vi invitiamo a contattare il vostro rivenditore O rappresentante Graco per ottenere una risposta.
