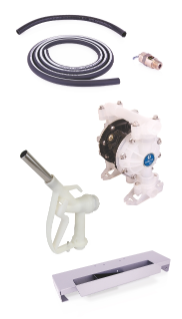

SD™ Blue Husky 515 시리즈 펌프 - 3/4 in BSPP
부품 번호: 24G745
이미지는 설명만을 위한 것입니다.
SD
SD™ Blue Husky 515 시리즈 펌프 - 3/4 in BSPP
부품 번호: 24G745
Husky 515 에어 구동식 이중 다이어프램 펌프에는 무정지 저맥동 에어 밸브가 탑재되어 전환이 원활하고 신속합니다.
볼트-스루 유체 커버는 누출을 없애고 Husky를 보다 안정적이면서 안전하게 만들도록 설계되었습니다.
기능
제품 브로셔
Husky 515 에어 구동식 이중 다이어프램 펌프에는 무정지 저맥동 에어 밸브가 탑재되어 전환이 원활하고 신속합니다.
볼트-스루 유체 커버는 누출을 없애고 Husky를 보다 안정적이면서 안전하게 만들도록 설계되었습니다.
- 센터 및 엔드 포팅 옵션
- 유체 누출 또는 고장을 유발하는 기계식 씰 없음
- 한층 소음 레벨을 낮추는 사용하기 쉬운 원격 머플러 기능 덕분에 85 dBa 미만으로 정숙하게 가동
- 정비하기 쉬운 에어 밸브 및 볼 체크 밸브
- 최소 20 psi(1.4 bar, 0.14 MPa)에서 작동
- 혼합되지 않은 상태로 여러 유체를 펌핑하는 분할 매니폴드 옵션
- 15 gpm(56.7 lpm)에 달하는 최대 유량
- 정비하기 쉬운 에어 밸브 및 볼 체크 밸브
- 다년간 신뢰할 수 있는 성능의 에어 밸브
사양 및 문서
기술 사양
영국식으로 전환| 다이어프램 재료 | PTFE |
|---|---|
| 매니폴드 O-링 재질 | PTFE |
| 모델 | SD |
| 무게 (lb) | 6.5 |
| 볼 재료 | 불소 고무 |
| 센터 섹션 재료 | 폴리프로필렌 |
| 시트 재료 | 폴리프로필렌 |
| 어플리케이션 | 산업용 |
| 에어 배기 포트 나사산 암수 형태 | 암 |
| 에어 배기 포트 나사산 유형 | NPT |
| 에어 배기 포트 크기 (in) | 3/8 |
| 에어 흡입구 나사산 유형 | NPT |
| 에어 흡입구 암수 형태 | 암 |
| 에어 흡입구 크기 (in) | 1/4 |
| 연결 유형 | 나사산형 |
| 용도 | DEF |
| 유체 배출구 나사산 암수 형태 | 암 |
| 유체 배출구 나사산 유형 | BSPP |
| 유체 배출구 크기 (in) | 3/4 |
| 유체 섹션 재질 | 폴리프로필렌 |
| 유체 접촉 재료 | 폴리프로필렌, PTFE |
| 유체 흡입구 나사산 암수 형태 | 암 |
| 유체 흡입구 나사산 유형 | BSPP |
| 유체 흡입구 크기 (in) | 3/4 |
| 전원 | 에어 |
| 전체 높이 (in) | 10.63 |
| 최대 고체 크기 (in) | 0.09375 |
| 최대 사이클율(CPM) | 400 |
| 최대 에어 소모량 (SCFM) | 28 |
| 최대 에어 압력 (MPa) | 0.3 |
| 최대 에어 압력 (psi) | 50 |
| 최대 유량 (GPM) | 0.15 |
| 최대 유체 압력 (MPa) | 0.3 |
| 최대 유체 압력 (psi) | 50 |
| 최대 작동 온도 (°F) | 150 |
| 최소 작동 온도 (°F) | 40 |
| 형식 | 공압 다이어프램 펌프 |
| 호환 가능한 재료 | 요소수 |
| 다이어프램 재료 | PTFE |
| 매니폴드 O-링 재질 | PTFE |
| 모델 | SD |
| 볼 재료 | 불소 고무 |
| 센터 섹션 재료 | 폴리프로필렌 |
| 시트 재료 | 폴리프로필렌 |
| 어플리케이션 | 산업용 |
| 에어 배기 포트 나사산 암수 형태 | 암 |
| 에어 배기 포트 나사산 유형 | NPT |
| 에어 배기 포트 크기 (in) | 3/8 |
| 에어 흡입구 나사산 유형 | NPT |
| 에어 흡입구 암수 형태 | 암 |
| 에어 흡입구 크기 (in) | 1/4 |
| 연결 유형 | 나사산형 |
| 용도 | DEF |
| 유체 배출구 나사산 암수 형태 | 암 |
| 유체 배출구 나사산 유형 | BSPP |
| 유체 배출구 크기 (cm) | 1.905 |
| 유체 배출구 크기 (in) | 3/4 |
| 유체 배출구 크기 (mm) | 19.05 |
| 유체 섹션 재질 | 폴리프로필렌 |
| 유체 접촉 재료 | 폴리프로필렌, PTFE |
| 유체 흡입구 나사산 암수 형태 | 암 |
| 유체 흡입구 나사산 유형 | BSPP |
| 유체 흡입구 크기 (cm) | 1.905 |
| 유체 흡입구 크기 (in) | 3/4 |
| 유체 흡입구 크기 (mm) | 19.05 |
| 전원 | 에어 |
| 최대 고체 크기 (cm) | 0.2383 |
| 최대 고체 크기 (mm) | 2.4 |
| 최대 사이클율(CPM) | 400 |
| 최대 에어 압력 (MPa) | 0.3 |
| 최대 에어 압력 (bar) | 3.4 |
| 최대 에어 압력 (kPa) | 340 |
| 최대 에어 압력 (psi) | 50 |
| 최대 유량 (L/min) | 56.8 |
| 최대 유체 압력 (MPa) | 0.3 |
| 최대 유체 압력 (bar) | 3.4 |
| 최대 유체 압력 (kPa) | 340 |
| 최대 유체 압력 (psi) | 50 |
| 최대 작동 온도 (°C) | 66 |
| 최소 작동 온도 (°C) | 4 |
| 형식 | 공압 다이어프램 펌프 |
| 호환 가능한 재료 | 요소수 |
CAD Drawings
24G745-3D-EN.zip
(7 MB)
