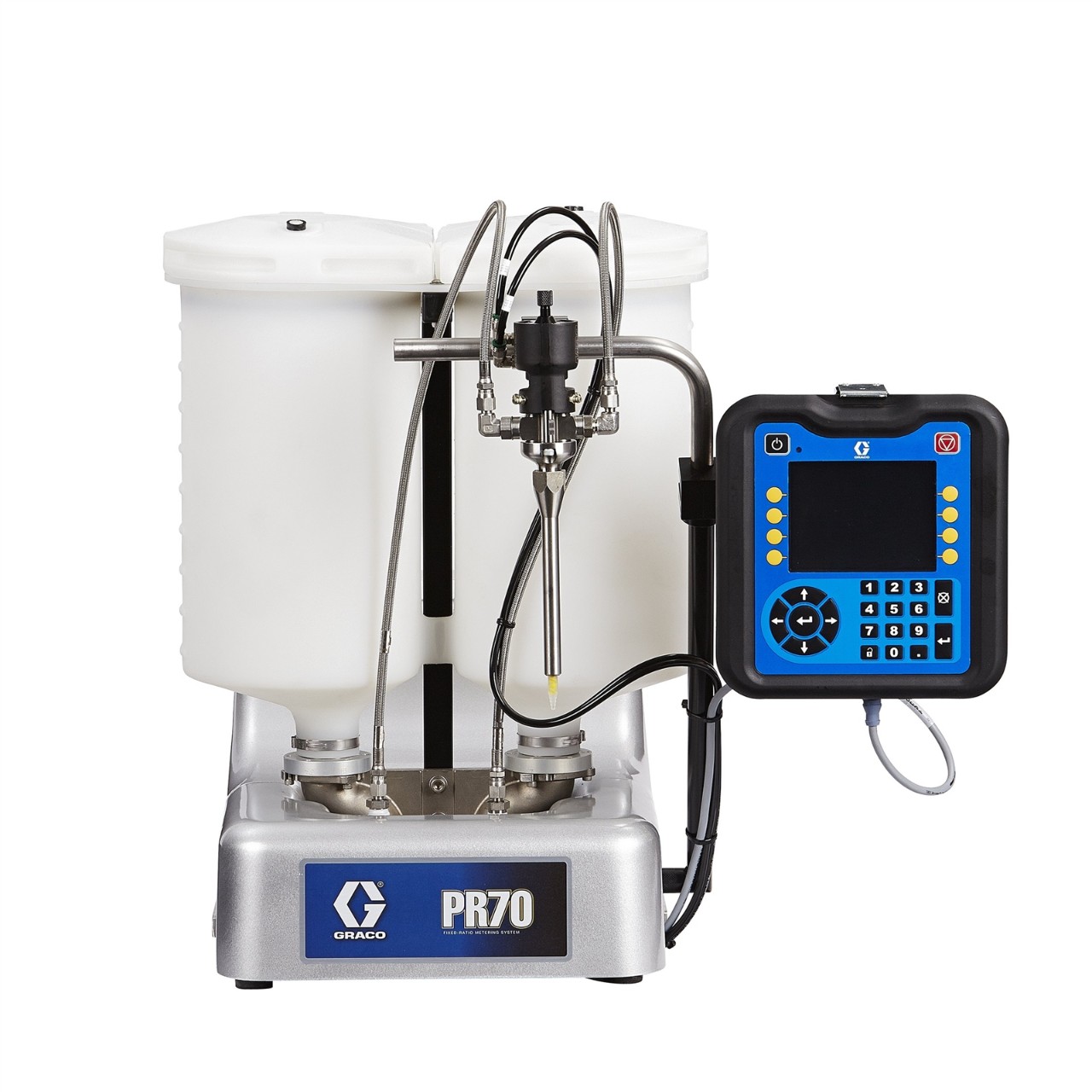

PR70, 1:1 a 12:1, sistema para dispensación de proporción fija
Números de pieza: PR70
PR70
PR70, 1:1 a 12:1, sistema para dispensación de proporción fija
Números de pieza: PR70
¿Tiene preguntas sobre este producto?
Si no encuentra la información que necesita, consulte con uno de nuestros expertos.
Consulte con un expertoCaracterísticas
El Graco PR70 es un sistema de proporción fija diseñado para medir, mezclar y dispensar con precisión materiales de viscosidad media a baja para juntas, sellado, encapsulación, y relleno de recipientes y jeringas. Todas las prestaciones que necesita con un diseño compacto y modular.
- Materiales de viscosidad de media a alta
- Rendimiento excepcional con relaciones de material de 1:1 a 12:1
- Precisión a alta presión de la válvula MD2 con diversos estilos de asiento y sofocado ajustable para una dosificación limpia y precisa
- Precisión comprobada en la relación. Diversos tamaños de bombas para dosificar relaciones de mezcla específicas y proporcionar una precisión en la relación de mezcla del ± 1%
Especificaciones y documentos
Especificaciones técnicas
Convertir a unidades imperiales| Altura total (pulg) | 26.39, 27.37 |
|---|---|
| Ancho total (pulg) | 18.49, 15.5 |
| Ciclos de bomba por 1 l | 14.3-500 |
| Controles | Yes |
| Entrada de potencia (V) | 100-240, 208-240, 120, 240 |
| Fase | 1 |
| Frecuencia (Hz) | 50/60 |
| Género de la rosca de entrada de aire | Hembra |
| Longitud máxima de la carrera (pulg) | 1.5 |
| Longitud mínima de la carrera (pulg) | 0.23 |
| Materiales húmedos | Carburo, Cromo duro, Nylon, Acero inoxidable 303, Chromex, PTFE, UHMWPE, Acero inoxidable 304 |
| Modelo | PR70 |
| Peso (lb) | 120, 330 |
| Presión de trabajo máxima (MPa) | 21 |
| Presión de trabajo máxima (psi) | 3000 |
| Presión de trabajo máxima de fluido (MPa) | 20.68 |
| Presión de trabajo máxima de fluido (psi) | 3000 |
| Presión máxima de entrada de aire (psi) | 100 |
| Profundidad total (pulg) | 30.6 |
| Relación de mezcla | 1:1-12:1 |
| Relación de presión | 1:1, 12:1 |
| Relación fija / variable | Fixed |
| Tamaño de la entrada de aire (pulg) | 1/4 |
| Tamaño de la salida de fluido (pulg) | 3/16, 1/4, 3/8, 1/2, 3/4 |
| Tasa de ciclo máxima (CPM) | 30 |
| Tipo | Sistema de dispensación |
| Tipo de componente | Dos componentes |
| Tipo de control de flujo | Control de flujo de fluido |
| Tipo de rosca de entrada de aire | NPT |
| Velocidad máxima de funcionamiento (°F) | 160, 120 |
| Volumen por ciclo (pulg³) | 0.13-4.3 |
| Área efectiva (pulg²) | 0.124-1.49 |
| Área efectiva del cilindro de aire grande (pulg²) | 16 |
| Área efectiva del cilindro de aire pequeño (pulg²) | 7.07 |
| Ciclos de bomba por 1 l | 14.3-500 |
| Controles | Yes |
| Entrada de potencia (V) | 100-240, 208-240, 120, 240 |
| Fase | 1 |
| Frecuencia (Hz) | 50/60 |
| Género de la rosca de entrada de aire | Hembra |
| Longitud máxima de la carrera (mm) | 38.1 |
| Longitud mínima de la carrera (mm) | 5.8 |
| Materiales húmedos | Carburo, Cromo duro, Nylon, Acero inoxidable 303, Chromex, PTFE, UHMWPE, Acero inoxidable 304 |
| Modelo | PR70 |
| Presión de trabajo máxima (MPa) | 21 |
| Presión de trabajo máxima (bar) | 207 |
| Presión de trabajo máxima (kPa) | 20700 |
| Presión de trabajo máxima (psi) | 3000 |
| Presión de trabajo máxima de fluido (MPa) | 20.68 |
| Presión de trabajo máxima de fluido (bar) | 206.8 |
| Presión de trabajo máxima de fluido (psi) | 3000 |
| Presión máxima de entrada de aire (bar) | 6.9 |
| Presión máxima de entrada de aire (kPa) | 690 |
| Presión máxima de entrada de aire (psi) | 100 |
| Profundidad total (cm) | 77.7 |
| Profundidad total (mm) | 777 |
| Relación de mezcla | 1:1-12:1 |
| Relación de presión | 1:1, 12:1 |
| Relación fija / variable | Fixed |
| Tamaño de la entrada de aire (cm) | 0.635 |
| Tamaño de la entrada de aire (mm) | 6.35 |
| Tamaño de la entrada de aire (pulg) | 1/4 |
| Tamaño de la salida de fluido (pulg) | 3/16, 1/4, 3/8, 1/2, 3/4 |
| Tasa de ciclo máxima (CPM) | 30 |
| Tipo | Sistema de dispensación |
| Tipo de componente | Dos componentes |
| Tipo de control de flujo | Control de flujo de fluido |
| Tipo de rosca de entrada de aire | NPT |
| Velocidad máxima de funcionamiento (°C) | 70, 50 |
| Volumen por ciclo (cc) | 2-70 |
| Área efectiva (mm²) | 80-960 |
| Área efectiva del cilindro de aire grande (mm²) | 10260 |
| Área efectiva del cilindro de aire pequeño (mm²) | 4560 |
