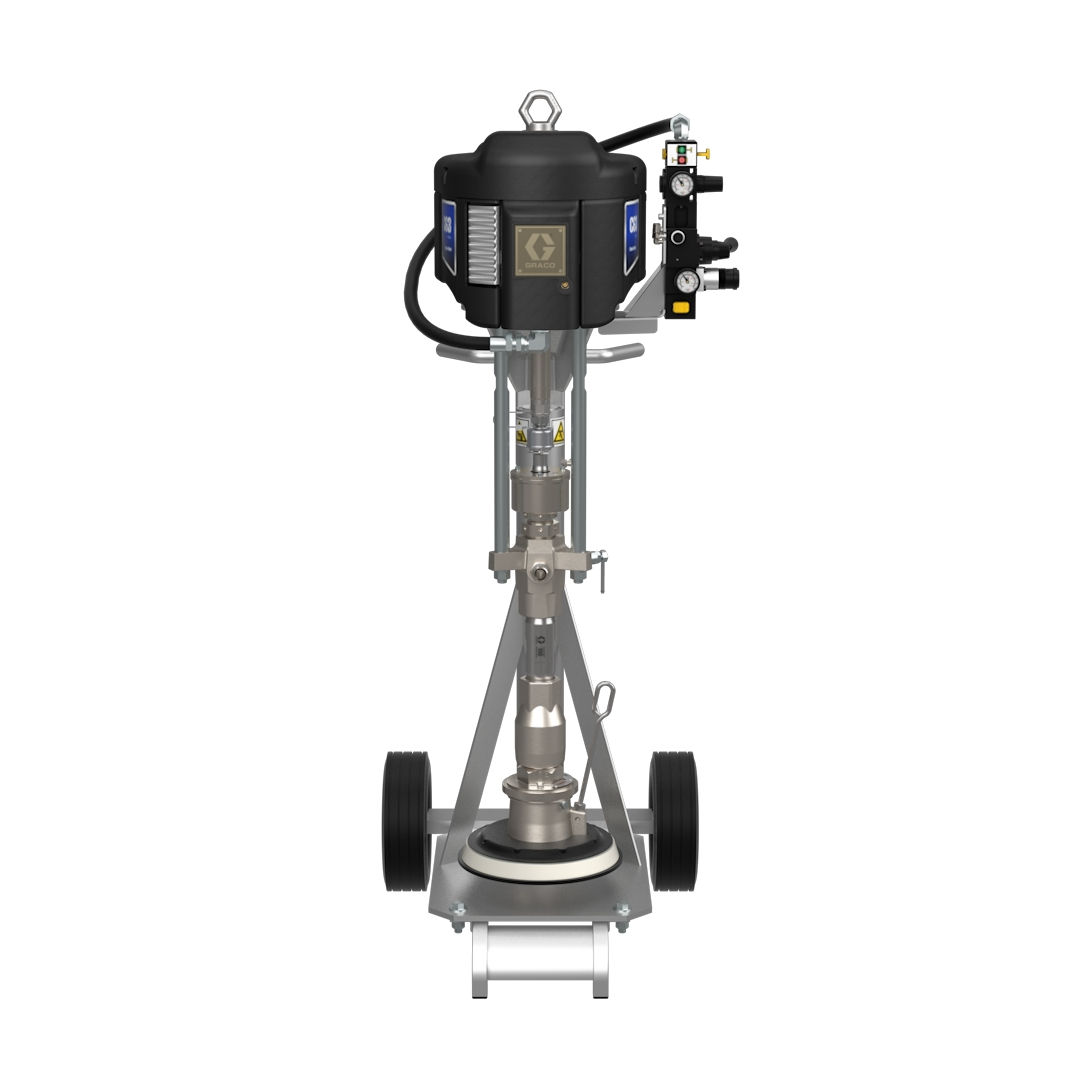

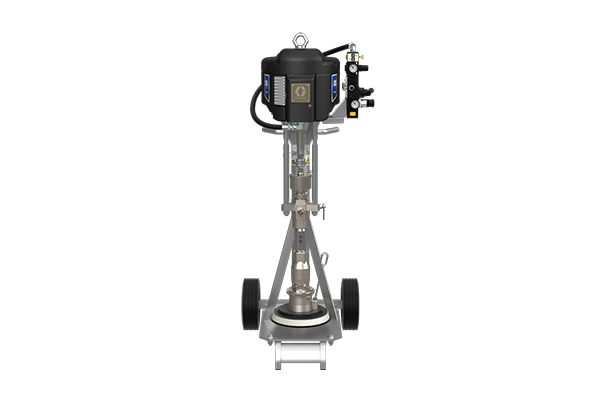

Check-Mate S20c
63:1 mengverhouding 20 L S20 voedingseenheid op onderstel
Artikelnr. CM152B
Check-Mate S20c
63:1 mengverhouding 20 L S20 voedingseenheid op onderstel
Artikelnr. CM152B
Toevoersystemen van Graco zorgen voor de betrouwbare dosering van eencomponentdichtmiddelen, kleefmiddelen en ander materiaal met een middelhoge tot hoge viscositeit vanuit emmers of vaten naar doseer- en afgiftesystemen.
Vragen over dit product?
Onze producten evalueren en advies nodig
voordat u koopt?
Kenmerken
Productbrochure
Toevoersystemen van Graco zorgen voor de betrouwbare dosering van eencomponentdichtmiddelen, kleefmiddelen en ander materiaal met een middelhoge tot hoge viscositeit vanuit emmers of vaten naar doseer- en afgiftesystemen.
Uitlader van bulkmateriaal voor dichtingsmiddel, kleefmiddel en ander materiaal met een middelhoge tot hoge viscositeit dat wordt gebruikt bij kamertemperatuur.
- De emmer van 20 liter (5 gallon) biedt dezelfde beproefde technologie als de grotere systemen, maar met kleine NXT-luchtmotoren.
- Graco S20c - Hetzelfde als de S20, echter met een onderstel
- De bedieningsinrichtingen die nog niet eerder in de industrie te zien waren, leveren met een druk op de knop onmiddellijk belangrijke gegevens
- Snelle plaatsing van emmers
- Plaatwissers kunnen binnen seconden worden vervangen
- Dankzij de snelkoppeling van de pomp, de spaninrichtingsmontage en de pakkingen van de pomppatroon kunt u de pomp snel onderhouden zonder deze te verwijderen van de ram
- Duurzame onderdelen van hoge kwaliteit beperken de onderhoudstijd en maximaliseren de productieve tijd
Specificaties en documenten
Technische specificaties
Toon in Amerikaanse waarden| Bevestigingsmateriaal | Koolstofstaal |
|---|---|
| Bevochtigd materiaal | staallegering, Roestvrij staal, Acetaal, Met koolstof gevuld PTFE, Koolstofstaal, Smeedijzer, Chemisch vernikkeld staal, Verzinkt, verchroomd, Hoog moleculair gewicht polyethyleen, Polyurethaan, Nitrilrubber, Polyethyleen, verzinkt koolstofstaal, Buna-N |
| Containertype | Emmer |
| Diameter paal hefcilinder (in) | 3 |
| Dichtingsmateriaal | Nitril |
| Inhoud volgplaat (gal) | 5 |
| Inhoud volgplaat (l) | 20 |
| Materiaal volgplaat | Koolstofstaal |
| Maximaal debiet (gpm) | 1,6 |
| Maximale hoogte (ft) | 7.5 |
| Maximale hoogte (inch) | 90 |
| Maximale luchtinlaatdruk (psi) | 125 |
| Maximale vloeistofdruk (psi) | 6300 |
| Maximale werkdruk (MPa) | 44.1 |
| Maximale werkdruk (psi) | 6300 |
| Maximale werktemperatuur (°F) | 120 |
| Minimale hoogte (ft) | 5.42 |
| Minimale hoogte (inch) | 65 |
| Model | Check-Mate |
| Omgeving/warm-melt/hot-melt | Ambient |
| Pomptype | Voorpomppiston |
| Pompverhouding | 63:1 |
| Serie | S20c |
| Stijl volgplaat | Platte, enkele afstrijker |
| Stroomtype | Pneumatisch |
| Toepassing | Verlijming, Afdichten, Pakkingen aanbrengen, Opvullen, Inkapselen, Vormen, Spuit, Vloeistofoverdracht, lossen, Ondervullen |
| Totale breedte (inch) | 22.1 |
| Totale diepte (inch) | 26 |
| Type | Toevoereenheid |
| Volume van de materiaalcontainer (gal) | 5.3 |
| Bevestigingsmateriaal | Koolstofstaal |
| Bevochtigd materiaal | staallegering, Roestvrij staal, Acetaal, Met koolstof gevuld PTFE, Koolstofstaal, Smeedijzer, Chemisch vernikkeld staal, Verzinkt, verchroomd, Hoog moleculair gewicht polyethyleen, Polyurethaan, Nitrilrubber, Polyethyleen, verzinkt koolstofstaal, Buna-N |
| Containertype | Emmer |
| Dichtingsmateriaal | Nitril |
| Inhoud volgplaat (gal) | 5 |
| Inhoud volgplaat (l) | 20 |
| Materiaal volgplaat | Koolstofstaal |
| Maximaal debiet (l/min) | 6,1 |
| Maximale hoogte (cm) | 228.6 |
| Maximale hoogte (m) | 2.29 |
| Maximale hoogte (mm) | 2286 |
| Maximale luchtinlaatdruk (bar) | 8.62 |
| Maximale luchtinlaatdruk (kPa) | 862 |
| Maximale luchtinlaatdruk (kg/cm²) | 8.79 |
| Maximale luchtinlaatdruk (psi) | 125 |
| Maximale vloeistofdruk (bar) | 434.4 |
| Maximale vloeistofdruk (kPa) | 43440 |
| Maximale vloeistofdruk (psi) | 6300 |
| Maximale werkdruk (MPa) | 44.1 |
| Maximale werkdruk (bar) | 441 |
| Maximale werkdruk (kPa) | 44100 |
| Maximale werkdruk (psi) | 6300 |
| Maximale werktemperatuur (°C) | 49 |
| Minimale hoogte (cm) | 165.1 |
| Minimale hoogte (m) | 1.65 |
| Minimale hoogte (mm) | 1651 |
| Model | Check-Mate |
| Omgeving/warm-melt/hot-melt | Ambient |
| Pomptype | Voorpomppiston |
| Pompverhouding | 63:1 |
| Serie | S20c |
| Stijl volgplaat | Platte, enkele afstrijker |
| Stroomtype | Pneumatisch |
| Toepassing | Verlijming, Afdichten, Pakkingen aanbrengen, Opvullen, Inkapselen, Vormen, Spuit, Vloeistofoverdracht, lossen, Ondervullen |
| Totale breedte (cm) | 56.2 |
| Totale breedte (mm) | 562 |
| Totale diepte (cm) | 66.1 |
| Totale diepte (mm) | 661 |
| Type | Toevoereenheid |
| Volume van de materiaalcontainer (l) | 20 |
