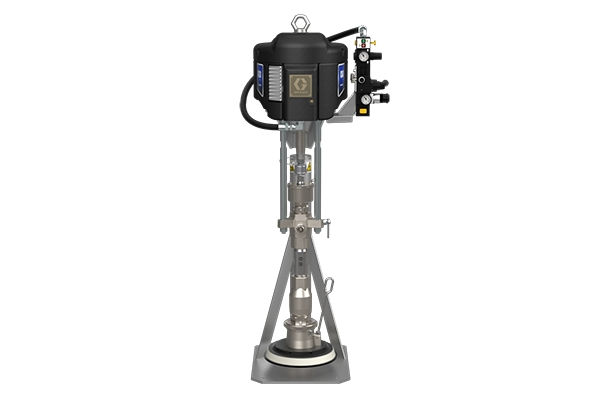

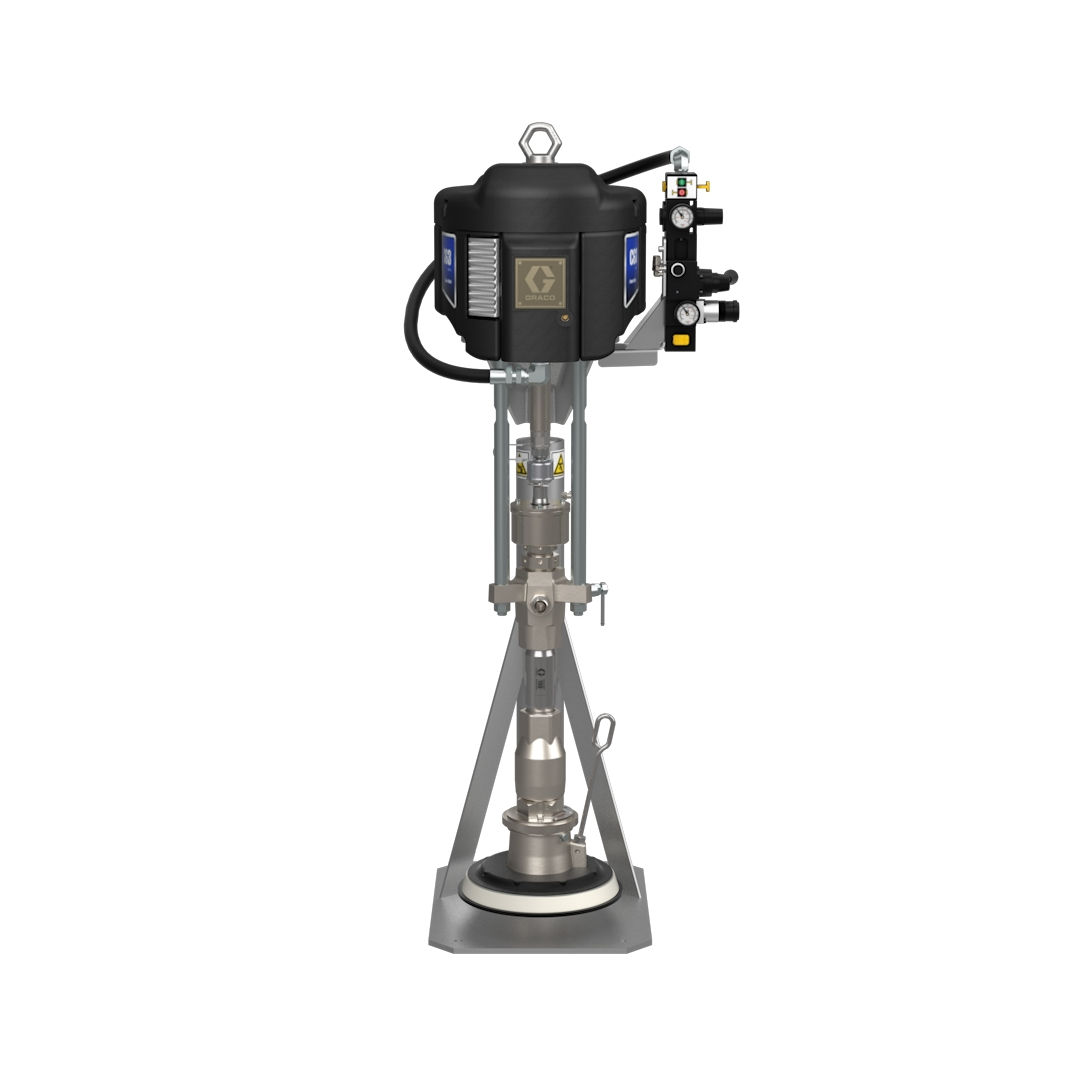

Check-Mate S20
63:1 mengverhouding 20 L S20-voedingseenheid
Artikelnr. CM153B
Check-Mate S20
63:1 mengverhouding 20 L S20-voedingseenheid
Artikelnr. CM153B
Toevoersystemen van Graco zorgen voor de betrouwbare dosering van eencomponentdichtmiddelen, kleefmiddelen en ander materiaal met een middelhoge tot hoge viscositeit vanuit emmers of vaten naar doseer- en afgiftesystemen.
Vragen over dit product?
Onze producten evalueren en advies nodig
voordat u koopt?
Kenmerken
Productbrochure
Toevoersystemen van Graco zorgen voor de betrouwbare dosering van eencomponentdichtmiddelen, kleefmiddelen en ander materiaal met een middelhoge tot hoge viscositeit vanuit emmers of vaten naar doseer- en afgiftesystemen.
Uitlader van bulkmateriaal voor dichtingsmiddel, kleefmiddel en ander materiaal met een middelhoge tot hoge viscositeit dat wordt gebruikt bij kamertemperatuur
- De emmer van 20 liter (5 gallon) biedt dezelfde beproefde technologie als de grotere systemen, maar met kleine NXT-luchtmotoren.
- Graco S20 - Voor toepassingen met materiaal van middelhoge tot hoge viscositeit in lage volumes
- De bedieningsinrichtingen die nog niet eerder in de industrie te zien waren, leveren met een druk op de knop onmiddellijk belangrijke gegevens
- Snelle plaatsing van emmers
- Plaatwissers kunnen binnen seconden worden vervangen
- Dankzij de snelkoppeling van de pomp, de spaninrichtingsmontage en de pakkingen van de pomppatroon kunt u de pomp snel onderhouden zonder deze te verwijderen van de ram
- Duurzame onderdelen van hoge kwaliteit beperken de onderhoudstijd en maximaliseren de productieve tijd
Specificaties en documenten
Technische specificaties
Toon in Amerikaanse waarden| Bevestigingsmateriaal | Koolstofstaal |
|---|---|
| Bevochtigd materiaal | staallegering, Roestvrij staal, Acetaal, Met koolstof gevuld PTFE, Koolstofstaal, Smeedijzer, Chemisch vernikkeld staal, Verzinkt, verchroomd, Hoog moleculair gewicht polyethyleen, Polyurethaan, Nitrilrubber, Polyethyleen, verzinkt koolstofstaal, Buna-N |
| Containertype | Emmer |
| Diameter paal hefcilinder (in) | 3 |
| Dichtingsmateriaal | Nitril |
| Inhoud volgplaat (gal) | 5 |
| Inhoud volgplaat (l) | 20 |
| Materiaal volgplaat | Koolstofstaal |
| Maximaal debiet (gpm) | 1,6 |
| Maximale hoogte (ft) | 4.94 |
| Maximale hoogte (inch) | 59.3 |
| Maximale luchtinlaatdruk (psi) | 125 |
| Maximale vloeistofdruk (psi) | 6300 |
| Maximale werkdruk (MPa) | 44.1 |
| Maximale werkdruk (psi) | 6300 |
| Maximale werktemperatuur (°F) | 120 |
| Minimale hoogte (ft) | 2.98 |
| Minimale hoogte (inch) | 35.8 |
| Model | Check-Mate |
| Omgeving/warm-melt/hot-melt | Ambient |
| Pomptype | Voorpomppiston |
| Pompverhouding | 63:1 |
| Serie | S20 |
| Stijl volgplaat | Platte, enkele afstrijker |
| Stroomtype | Pneumatisch |
| Toepassing | Verlijming, Afdichten, Pakkingen aanbrengen, Opvullen, Inkapselen, Vormen, Spuit, Vloeistofoverdracht, lossen, Ondervullen |
| Totale breedte (inch) | 17 |
| Totale diepte (inch) | 19 |
| Type | Toevoereenheid |
| Volume van de materiaalcontainer (gal) | 5.3 |
| Bevestigingsmateriaal | Koolstofstaal |
| Bevochtigd materiaal | staallegering, Roestvrij staal, Acetaal, Met koolstof gevuld PTFE, Koolstofstaal, Smeedijzer, Chemisch vernikkeld staal, Verzinkt, verchroomd, Hoog moleculair gewicht polyethyleen, Polyurethaan, Nitrilrubber, Polyethyleen, verzinkt koolstofstaal, Buna-N |
| Containertype | Emmer |
| Dichtingsmateriaal | Nitril |
| Inhoud volgplaat (gal) | 5 |
| Inhoud volgplaat (l) | 20 |
| Materiaal volgplaat | Koolstofstaal |
| Maximaal debiet (l/min) | 6,1 |
| Maximale hoogte (cm) | 150.6 |
| Maximale hoogte (m) | 1.51 |
| Maximale hoogte (mm) | 1506 |
| Maximale luchtinlaatdruk (bar) | 8.62 |
| Maximale luchtinlaatdruk (kPa) | 862 |
| Maximale luchtinlaatdruk (kg/cm²) | 8.79 |
| Maximale luchtinlaatdruk (psi) | 125 |
| Maximale vloeistofdruk (bar) | 434.4 |
| Maximale vloeistofdruk (kPa) | 43440 |
| Maximale vloeistofdruk (psi) | 6300 |
| Maximale werkdruk (MPa) | 44.1 |
| Maximale werkdruk (bar) | 441 |
| Maximale werkdruk (kPa) | 44100 |
| Maximale werkdruk (psi) | 6300 |
| Maximale werktemperatuur (°C) | 49 |
| Minimale hoogte (cm) | 90.9 |
| Minimale hoogte (m) | 0.91 |
| Minimale hoogte (mm) | 909 |
| Model | Check-Mate |
| Omgeving/warm-melt/hot-melt | Ambient |
| Pomptype | Voorpomppiston |
| Pompverhouding | 63:1 |
| Serie | S20 |
| Stijl volgplaat | Platte, enkele afstrijker |
| Stroomtype | Pneumatisch |
| Toepassing | Verlijming, Afdichten, Pakkingen aanbrengen, Opvullen, Inkapselen, Vormen, Spuit, Vloeistofoverdracht, lossen, Ondervullen |
| Totale breedte (cm) | 43.18 |
| Totale breedte (mm) | 431.8 |
| Totale diepte (cm) | 48.26 |
| Totale diepte (mm) | 482.6 |
| Type | Toevoereenheid |
| Volume van de materiaalcontainer (l) | 20 |
