Verlijming tussen cel en drager - EV-batterij

Kostenverlaging bij batterijconstructie kan het beste worden bereikt door de cyclustijden te verkorten en bij te dragen aan snelle, geautomatiseerde processen. Een van die toepassingen waarbij snelheid, precisie en automatisering van belang zijn, is de verlijming van cel aan drager voor cilindrische cellen.

Bij verlijming van cellen en dragers wordt een groot aantal cilindrische cellen op de kunststof drager verlijmd, waarbij de cellen op zeer korte afstand van elkaar worden stilgehouden. Hierdoor behouden de cellen hun structurele integriteit en wordt voorkomen dat ze tijdens het lasproces of tijdens de levensduur van het product gaan trillen of draaien.

Om een hoge productie-efficiëntie te bereiken, moet de verlijming tussen cel en drager voldoen aan de verwachtingen op het gebied van snelheid, precisie en herhaalbaarheid, terwijl er ook een stevige verlijming tussen cel en drager moet worden verzekerd. De keuze van de lijm en de apparatuur speelt een belangrijke rol bij het voldoen aan deze toepassingsverwachtingen.

Verlijming van kunststoffen met lage oppervlakte-energie

Celdragers en de buitenlaag van cilindrische cellen zijn vaak gemaakt van kunststof met een lage oppervlakte-energie. De verlijming gebeurt meestal met acrylaten, aangezien die een goede hechting bieden tussen twee kunststoffen of tussen kunststoffen en metaal. Op basis van voorkeur of toepassingsvereisten is een keuze tussen twee acrylaattypes gebruikelijk; uv-uithardende acrylaten of twee-componenten-acrylaten (MMA). Beide hebben unieke voordelen en uitdagingen.

Uv-uithardende acrylaat
Uv-uithardende acrylaten zijn duurder, maar bieden de snelste en meest efficiënte oplossing. Een belangrijke reden is dat deze lijm alleen uithardt bij blootstelling aan uv-licht. Dit biedt meer flexibiliteit in het verlijmingsproces en maakt het aanbrengen niet afhankelijk van de uithardingstijd van de lijm. De uitdaging is dat alle cellen moeten worden blootgesteld aan uv-licht om het uithardingsproces op gang te brengen. Om dit probleem op te lossen worden doorzichtige dragers gebruikt, die het licht naar alle cellen doorlaten, maar als er "schaduwgebieden" zijn waar het uv-licht niet heeft geschenen, zullen deze cellen niet worden gelijmd, tenzij een dubbel uithardend acrylaat wordt gebruikt.

Twee-componenten-acrylaten (MMA)
Dit acrylaattype is niet gebonden aan uv-licht, wat betekent dat de cellen altijd verlijmd zullen worden, zelfs als ze zich in "schaduwgebieden" bevinden. De uithardingstijd van een twee-componenten-acrylaat kan echter een uitdaging vormen bij de verlijming van een groot aantal cellen aan een drager. Als de uithardingstijd van de lijm te kort is, is het mogelijk dat u niet voldoende tijd heeft om de cel aan te brengen voordat de lijm uithardt. Maar als de uithardingstijd te lang is, verspilt u kostbare productietijd door te wachten tot de lijm is uitgehard.

Welke lijm u ook kiest, automatisering speelt een belangrijke rol bij een succesvolle verlijming van cel aan drager. Om aanvaardbare cyclustijden en een robuust proces te bereiken, is het van cruciaal belang om doseerapparatuur te kiezen die de vereiste snelheid, herhaalbaarheid en precisie aankan.

Bij Graco zijn we trots op de precisie en kwaliteit die onze apparatuur kan bieden bij het aanbrengen van ééncomponent- of tweecomponentenlijmen.

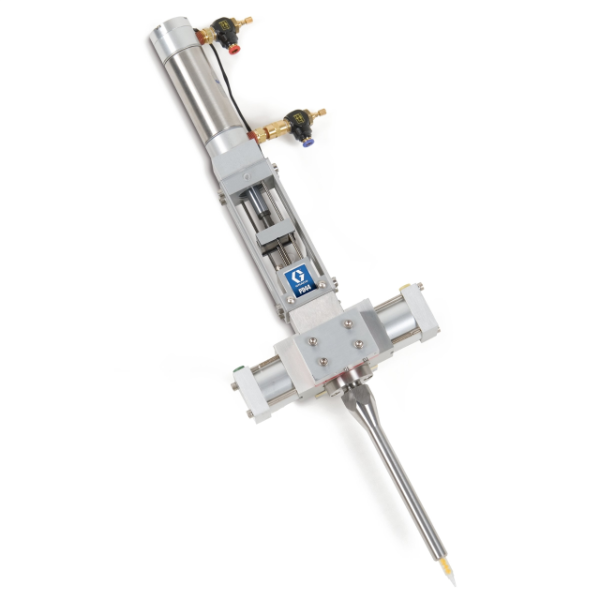

Uv-uithardende materialen zijn het snelst aan te brengen omdat ze gemakkelijk kunnen worden gespoten.  Wij bieden oplossingen die consequent kleine puntjes aanbrengen met de snelheid die u nodig hebt. Met de reeks aan Advanjet-straalventielen kunt u tot 300 druppels/sec aanbrengen met een uitstekende herhaalbaarheid en dit voor lijmen tot 400.000 centipoise.

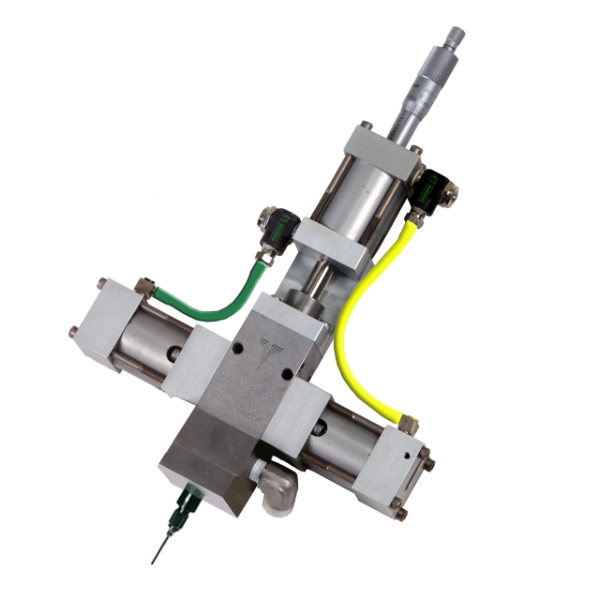

Met twee-componenten-acrylmateriaal kunnen nog steeds hoge snelheden worden bereikt, hoewel een perfecte menging en dosering noodzakelijk zijn voor optimale resultaten.  Onze tweecomponenten-doseerventielen zijn speciaal ontworpen om nauwkeurige shots van slechts 0,005 cc herhaalbaar aan te brengen.

Wilt u meer informatie over onze Graco-oplossingen of heeft u vragen over de verlijming van cellen aan dragers? Neem contact op met onze specialisten om u te helpen de juiste oplossing voor uw toepassing te vinden.
