G3 SP
G3™ SP smeerpomp, 90-240 VAC, 4 liter, laag niveau met regelaar, 1 sensor, DIN
Artikelnr. 96G228

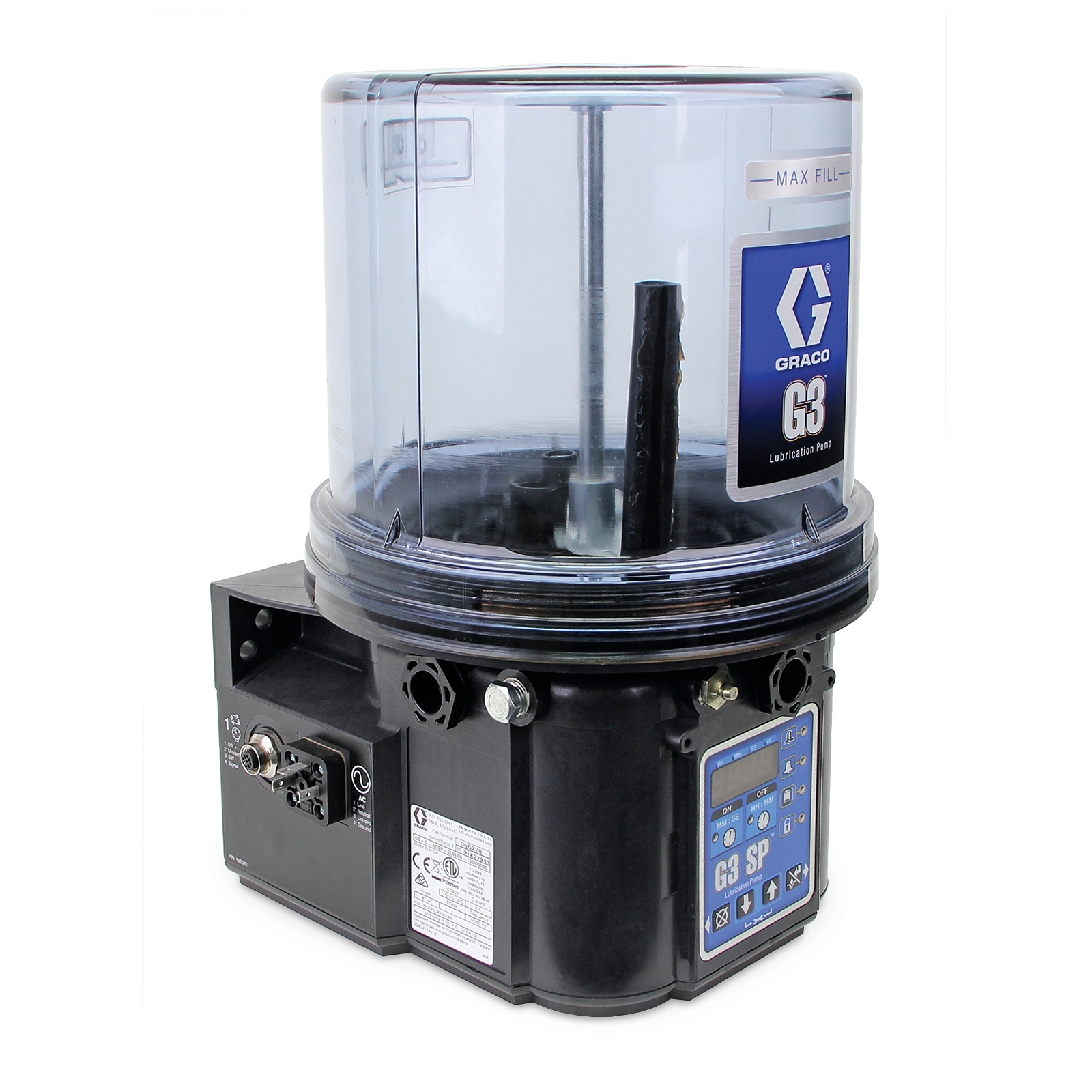

Afbeelding is alleen ter illustratie.

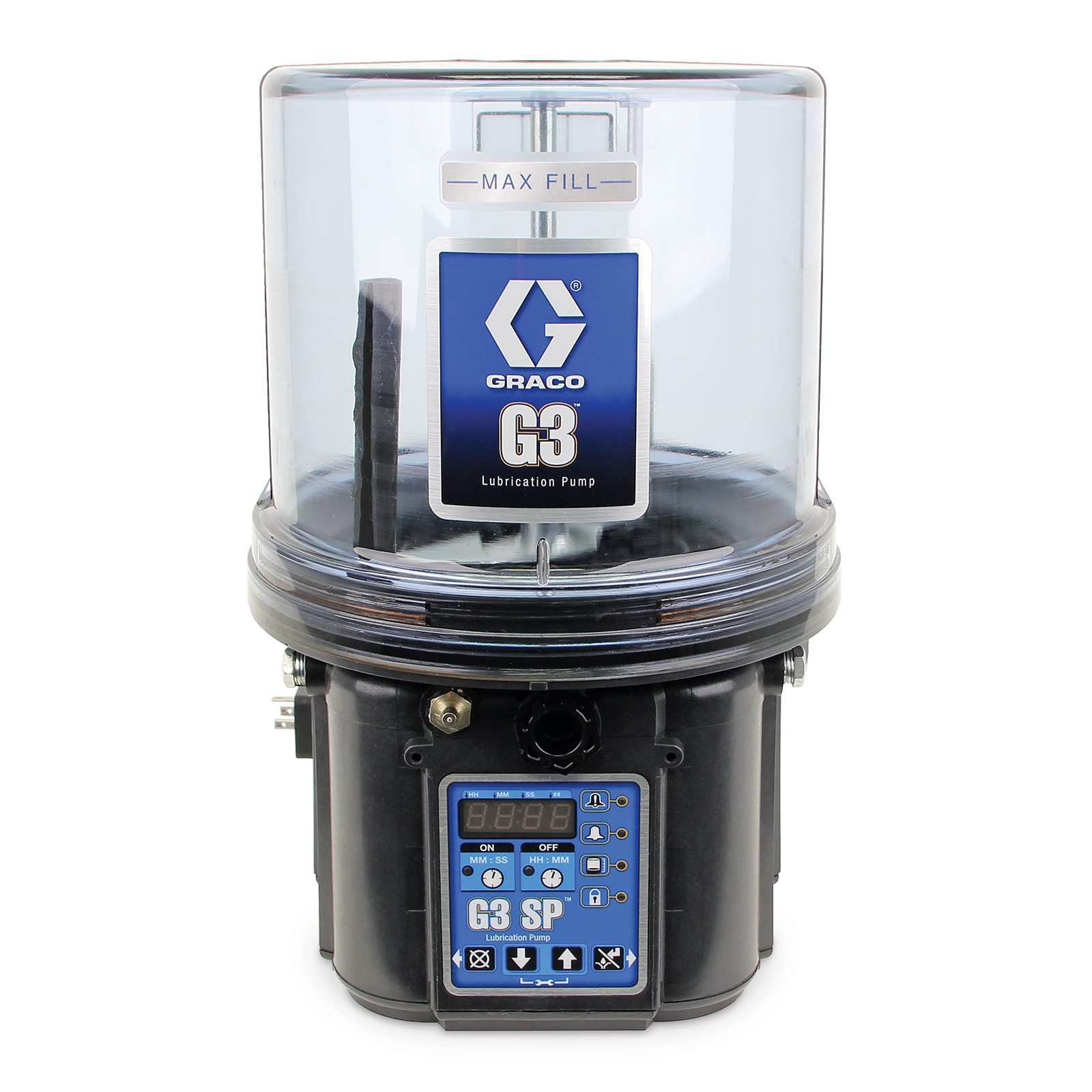

Afbeelding is alleen ter illustratie.

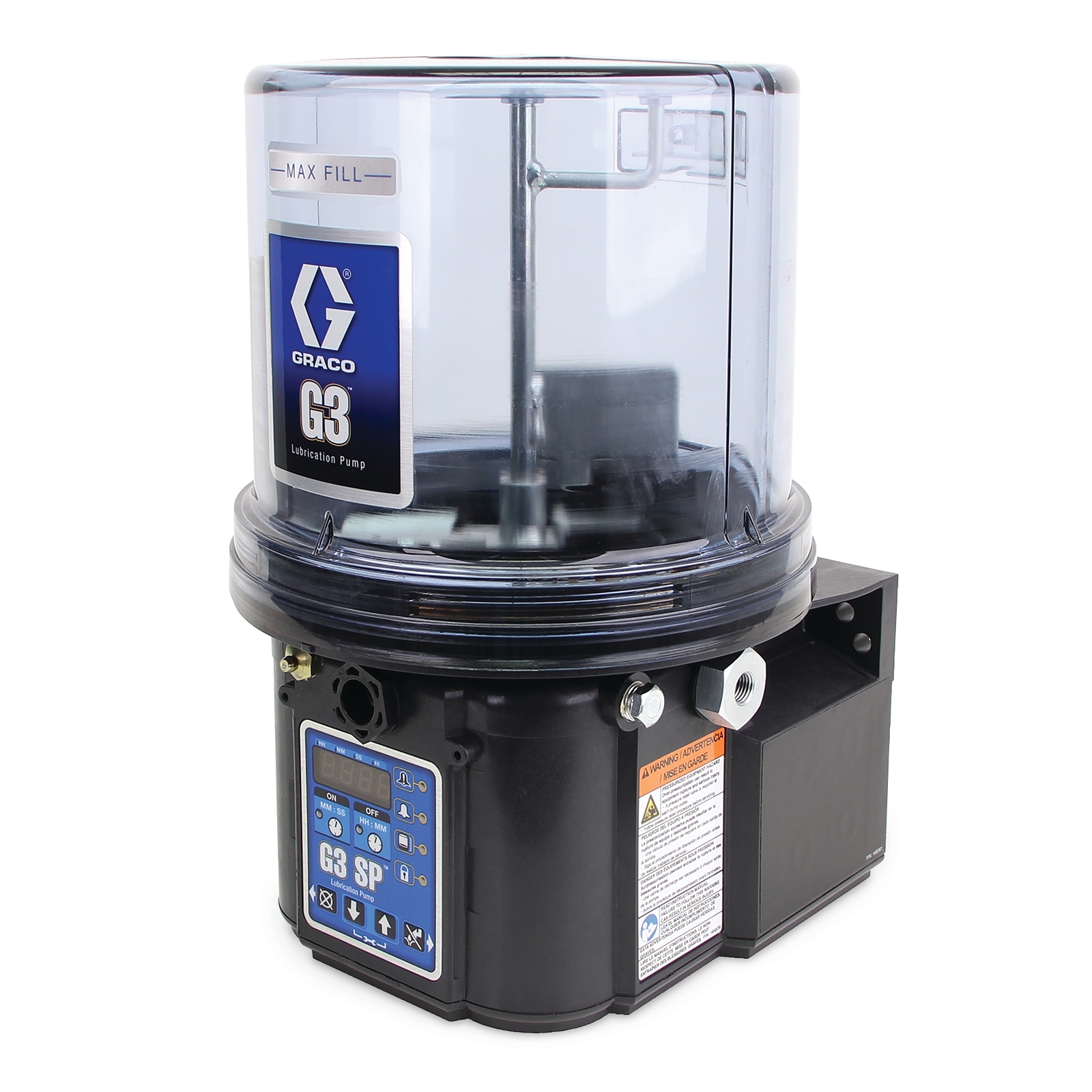

Afbeelding is alleen ter illustratie.
G3 SP
G3™ SP smeerpomp, 90-240 VAC, 4 liter, laag niveau met regelaar, 1 sensor, DIN
Artikelnr. 96G228
Met een Graco G3 kunt u vandaag nog de levensduur van uw machines verlengen, uw bedrijfskosten verlagen en de productiviteit verhogen. De G3 SP is ontworpen met één M12-ingang om met een benaderingsschakelaar te werken. Het toestel is zeer eenvoudig te programmeren en bevat standaard één instelbaar ...
Meer informatie
Vragen over dit product?
Onze producten aan het evalueren en advies nodig
voordat u koopt?
Kenmerken
Productbrochure
Met een Graco G3 kunt u vandaag nog de levensduur van uw machines verlengen, uw bedrijfskosten verlagen en de productiviteit verhogen. De G3 SP is ontworpen met één M12-ingang om met een benaderingsschakelaar te werken. Het toestel is zeer eenvoudig te programmeren en bevat standaard één instelbaar pompelement, plus ruimte voor nog twee andere.
- Ingebouwde regelaar om de cycli te controleren en de tijd tussen de smeerbeurten aan te geven
- Laagniveau-indicator is voorzien van een waarschuwings- en een uitschakelalarm bij laag niveau
- Handmatig starten initieert smeercyclus op aanvraag
- Wachtwoordbeveiliging beschermt de instellingen
Specificaties en documenten
Technische specificaties
Toon in Amerikaanse waarden| Aantal ingangen voor druk- en cyclussensors | 3 |
|---|---|
| Aantal ingangen voor machinetellingsensors | 1 |
| Aantal pompelementen | T/m 3 |
| Aantal sensoringangen | 1 |
| Alarmrelais inductieve maximale bedrijfsspanning (VAC) | 250 |
| Alarmrelais resistieve maximale bedrijfsspanning (VAC) | 250 |
| Bevochtigd materiaal | Nylon, Trogamid T5004-060, Verzinkt staal, Koolstofstaal, staallegering, Roestvrij staal, Nitrilrubber, Brons, Vernikkeld Alnico, Chemisch gesmeerd acetaal, Aluminium, PTFE, Grillamid |
| Compatibel doseerapparaat | Progressive-serie |
| Compatibel materiaal | Smeermiddel |
| Contactbelasting van het laagniveau-alarm (W) | 10 |
| Formaat van de vloeistofuitlaat (inch) | 0,25 |
| Geslacht van de vloeistofuitlaatschroefdraad | Vrouwelijk |
| Gewicht (lb.) | 13.3 |
| IP-klasse | IP69K |
| Impedantie van de ingang | 1.1 |
| Inclusief | Laag niveau met regelaar |
| Ingang maximale uitschakelstroom (mA) | 1.5 |
| Ingangsbelastingstroom (mA @ 24 VDC) | 22 |
| Ingangsresponstijd (ms) | 60 |
| Maximaal schakelvermogen van het alarmrelais (inductief) | 25 VA;30 W |
| Maximaal schakelvermogen van het alarmrelais (resistief) | 50 VA;60 W |
| Maximaal werkvermogen van het ventilatieventiel (W) | 48 |
| Maximale NLGI-graad | #2 |
| Maximale restspanning van de ingang (V) | 4 |
| Maximale spanning (V AC) | 264 |
| Maximale vulinlaatdruk (psi) | 5000 |
| Maximale werkdruk (MPa) | 35.1 |
| Maximale werkdruk (psi) | 5100 |
| Maximale werkstroomsterkte van het alarmrelais (inductief) (A) | 1.5 |
| Maximale werkstroomsterkte van het alarmrelais (resistief) (A) | 3 |
| Maximale werkstroomsterkte van het laagniveau-alarm (A) | 1.2 |
| Maximale werkstroomsterkte van het ventilatieventiel (A) | 2 |
| Maximale werktijd (min) | 30 |
| Minimale spanning (V AC) | 88 |
| Minimale toelaatbare belasting van het alarmrelais (inductief) | 10 ?A;10m VDC |
| Minimale toelaatbare belasting van het alarmrelais (resistief) | 10 µA;10m VDC |
| Model | G3 |
| Nominale belasting van het alarmrelais (inductief) (A) | 0.2 |
| Nominale belasting van het alarmrelais (resistief) (A) | 0.4 |
| Pompsnelheid van de ingang (Hz) | 8 |
| Pompuitvoer met 0 afstandsstukken (inch³/min) | 0.25 |
| Pompuitvoer met 1 afstandsstuk (inch³/min) | 0.18 |
| Pompuitvoer met 2 afstandsstukken (inch³/min) | 0.12 |
| Regelingsopties | Progressive-serie |
| Reservoirformaat (gal) | 1.06 |
| Reservoirformaat (l) | 4 |
| Schakelstroomsterkte van het laagniveau-alarm (A) | 0.5 |
| Schakelvermogen laag niveau (VDC) | 200 |
| Schroefdraadtype van de vloeistofuitlaat | NPSF |
| Serie | SP |
| Spanning (V AC) | 90-240 |
| Spanning (V) | 90-240 VAC |
| Stroomaansluitingstype | DIN |
| Stroomtype | Elektrisch |
| Toepassing | Wegvoertuigen, Terreinapparatuur |
| Totale breedte (inch) | 9.25 |
| Totale diepte (inch) | 10 |
| Totale hoogte (inch) | 14.5 |
| Type | Elektrische zuigerpomp |
| Uitgangsspanning ventilatieventiel (VDC) | 24 |
| Vereist schakelaarstype van de ingang | Normaal geopend |
| Voltage ingangssensor (VDC) | 24 |
| Voor gebruik met | Systemen uit de Progressive Series |
| Aantal ingangen voor druk- en cyclussensors | 3 |
| Aantal ingangen voor machinetellingsensors | 1 |
| Aantal pompelementen | T/m 3 |
| Aantal sensoringangen | 1 |
| Alarmrelais inductieve maximale bedrijfsspanning (VAC) | 250 |
| Alarmrelais resistieve maximale bedrijfsspanning (VAC) | 250 |
| Bevochtigd materiaal | Nylon, Trogamid T5004-060, Verzinkt staal, Koolstofstaal, staallegering, Roestvrij staal, Nitrilrubber, Brons, Vernikkeld Alnico, Chemisch gesmeerd acetaal, Aluminium, PTFE, Grillamid |
| Compatibel doseerapparaat | Progressive-serie |
| Compatibel materiaal | Smeermiddel |
| Contactbelasting van het laagniveau-alarm (W) | 10 |
| Formaat van de vloeistofuitlaat (inch) | 0,25 |
| Formaat van de vloeistofuitlaat (mm) | 6.3500 |
| Geslacht van de vloeistofuitlaatschroefdraad | Vrouwelijk |
| Gewicht (kg) | 6 |
| IP-klasse | IP69K |
| Impedantie van de ingang | 1.1 |
| Inclusief | Laag niveau met regelaar |
| Ingang maximale uitschakelstroom (mA) | 1.5 |
| Ingangsbelastingstroom (mA @ 24 VDC) | 22 |
| Ingangsresponstijd (ms) | 60 |
| Maximaal schakelvermogen van het alarmrelais (inductief) | 25 VA;30 W |
| Maximaal schakelvermogen van het alarmrelais (resistief) | 50 VA;60 W |
| Maximaal werkvermogen van het ventilatieventiel (W) | 48 |
| Maximale NLGI-graad | #2 |
| Maximale restspanning van de ingang (V) | 4 |
| Maximale spanning (V AC) | 264 |
| Maximale vulinlaatdruk (bar) | 344.7 |
| Maximale vulinlaatdruk (kPa) | 34470 |
| Maximale vulinlaatdruk (psi) | 5000 |
| Maximale werkdruk (MPa) | 35.1 |
| Maximale werkdruk (bar) | 351.6 |
| Maximale werkdruk (kPa) | 35160 |
| Maximale werkdruk (psi) | 5100 |
| Maximale werkstroomsterkte van het alarmrelais (inductief) (A) | 1.5 |
| Maximale werkstroomsterkte van het alarmrelais (resistief) (A) | 3 |
| Maximale werkstroomsterkte van het laagniveau-alarm (A) | 1.2 |
| Maximale werkstroomsterkte van het ventilatieventiel (A) | 2 |
| Maximale werktijd (min) | 30 |
| Minimale spanning (V AC) | 88 |
| Minimale toelaatbare belasting van het alarmrelais (inductief) | 10 ?A;10m VDC |
| Minimale toelaatbare belasting van het alarmrelais (resistief) | 10 µA;10m VDC |
| Model | G3 |
| Nominale belasting van het alarmrelais (inductief) (A) | 0.2 |
| Nominale belasting van het alarmrelais (resistief) (A) | 0.4 |
| Pompsnelheid van de ingang (Hz) | 8 |
| Regelingsopties | Progressive-serie |
| Reservoirformaat (l) | 4 |
| Schakelstroomsterkte van het laagniveau-alarm (A) | 0.5 |
| Schakelvermogen laag niveau (VDC) | 200 |
| Schroefdraadtype van de vloeistofuitlaat | NPSF |
| Serie | SP |
| Spanning (V AC) | 90-240 |
| Spanning (V) | 90-240 VAC |
| Stroomaansluitingstype | DIN |
| Stroomtype | Elektrisch |
| Toepassing | Wegvoertuigen, Terreinapparatuur |
| Totale breedte (cm) | 23.5 |
| Totale breedte (mm) | 235 |
| Totale diepte (cm) | 25.4 |
| Totale diepte (mm) | 254 |
| Totale hoogte (cm) | 36.8 |
| Totale hoogte (mm) | 368 |
| Type | Elektrische zuigerpomp |
| Uitgangsspanning ventilatieventiel (VDC) | 24 |
| Vereist schakelaarstype van de ingang | Normaal geopend |
| Voltage ingangssensor (VDC) | 24 |
| Voor gebruik met | Systemen uit de Progressive Series |
