Husky 515

Bomba Husky 515, sección central de PP, asientos de pico de pato de uretano y diafragma de PTFE

Números de pieza: D52D01

imagen del producto

Husky 515

Bomba Husky 515, sección central de PP, asientos de pico de pato de uretano y diafragma de PTFE

Números de pieza: D52D01

¿Tiene preguntas sobre este producto?

Si no encuentra la información que necesita, consulte con uno de nuestros expertos.

Consulte con un experto

Características

Folleto del producto
  • Funcionamiento silencioso, con menos de 85 dBA, y la posibilidad de utilizar un silenciador remoto sencillo para reducir aún más los niveles de ruido
  • Funciona con presiones de aire tan bajas como 1,4 bar o 0,14 Mpa (20 psi)
  • Suministra hasta 56,7 lpm (15 gpm)

Especificaciones y documentos

Especificaciones técnicas

Convertir a unidades imperiales
Yes
Altura total (pulg.) 10.63
Aplicación Aplicaciones industriales
Caudal máximo (gpm) 15
Configuración del colector Puerto central
Consumo máximo de aire (scfm) 28
Fuente de alimentación Aire
Género de la rosca de salida de fluido Hembra
Género de rosca de la entrada de aire Hembra
Género de rosca de la entrada de fluido Hembra
Género de rosca del puerto de escape de aire Hembra
Material Polipropileno
Material compatible Anticongelante, Detergentes, Resina, Polímeros, Aceite de motor, Grasa y aceite, Fluido hidráulico, Fluido para transmisión, Aceite de corte, Agua - Tratamiento de aguas residuales, Tinta
Material compatible de diafragma PTFE
Material de la bola Pico de pato de uretano
Material de la sección de fluido Polipropileno
Material de sección central Polipropileno
Material del asiento Pico de pato de uretano
Material del diafragma PTFE/EPDM de 2 piezas
Modelo Husky
Normas cumplidas ATEX, CE
Peso (lb) 6,5
Presión de fluido máxima (psi) 100
Presión máxima de aire (psi) 100
Presión máxima de fluido (MPa) 0.7
Presión máxima del aire (MPa) 0.7
Serie 515
Tamaño de la entrada de aire (pulg.) 1/4
Tamaño de la entrada de fluido (pulg.) 1/2
Tamaño de la salida de fluido (pulg.) 1/2
Tamaño del puerto de escape de aire (pulg.) 3/8
Tamaño máximo de sólidos (pulg.) 0.09375
Tasa de ciclado máximo (cpm) 400
Temperatura operativa máxima (ºF) 150
Temperatura operativa mínima (°F) 40
Tipo Bomba de diafragma neumática
Tipo de conexión Roscado
Tipo de rosca de la entrada de aire NPT
Tipo de rosca de la entrada de fluido NPT
Tipo de rosca de la salida de fluido NPT
Tipo de rosca del puerto de escape de aire NPT
Yes
1.27
1.27
Aplicación Aplicaciones industriales
Caudal máximo (L/min) 57
Configuración del colector Puerto central
Fuente de alimentación Aire
Género de la rosca de salida de fluido Hembra
Género de rosca de la entrada de aire Hembra
Género de rosca de la entrada de fluido Hembra
Género de rosca del puerto de escape de aire Hembra
Material Polipropileno
Material compatible Anticongelante, Detergentes, Resina, Polímeros, Aceite de motor, Grasa y aceite, Fluido hidráulico, Fluido para transmisión, Aceite de corte, Agua - Tratamiento de aguas residuales, Tinta
Material compatible de diafragma PTFE
Material de la bola Pico de pato de uretano
Material de la sección de fluido Polipropileno
Material de sección central Polipropileno
Material del asiento Pico de pato de uretano
Material del diafragma PTFE/EPDM de 2 piezas
Modelo Husky
Normas cumplidas ATEX, CE
Presión de fluido máxima (bar) 7
Presión de fluido máxima (kPa) 700
Presión de fluido máxima (psi) 100
Presión máxima de aire (bar) 7
Presión máxima de aire (kPa) 700
Presión máxima de aire (psi) 100
Presión máxima de fluido (MPa) 0.7
Presión máxima del aire (MPa) 0.7
Serie 515
Tamaño de la entrada de aire (pulg.) 1/4
Tamaño de la entrada de fluido (mm) 12.7
Tamaño de la entrada de fluido (pulg.) 1/2
Tamaño de la salida de fluido (mm) 12.7
Tamaño de la salida de fluido (pulg.) 1/2
Tamaño del puerto de escape de aire (pulg.) 3/8
Tamaño máximo de sólidos (cm) 0.2383
Tamaño máximo de sólidos (mm) 2.4
Tasa de ciclado máximo (cpm) 400
Temperatura operativa máxima (ºC) 66
Temperatura operativa mínima (°C) 4
Tipo Bomba de diafragma neumática
Tipo de conexión Roscado
Tipo de rosca de la entrada de aire NPT
Tipo de rosca de la entrada de fluido NPT
Tipo de rosca de la salida de fluido NPT
Tipo de rosca del puerto de escape de aire NPT

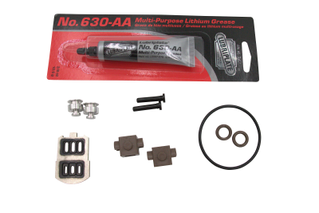

Piezas de reparación

N.º pieza Descripción
D05D00 KIT,SEAT 515/715 UD
D05001 KIT,DIAPHRAGM-C1 PT
241657 KIT, REPAIR, AIR VALVE
