Reactor 3
Dosatore per schiuma a spruzzo e poliurea
Reactor 3
Completamente connesso dal fusto alla pistola
Aggiornate il vostro impianto con il nuovo Reactor 3, il più avanzato dosatore per schiuma a spruzzo e poliurea. Grazie alla connettività intelligente dal fusto alla pistola, Reactor 3 ottimizza i parametri di spruzzatura, garantisce una perfetta coerenza del rapporto e semplifica il flusso di lavoro. Disponibile nei modelli elettrico e idraulico, è progettato per gestire con facilità qualsiasi applicazione. Provate la massima semplicità di avvio, azionamento e manutenzione, portando al tempo stesso le vostre prestazioni di spruzzatura a un livello superiore.

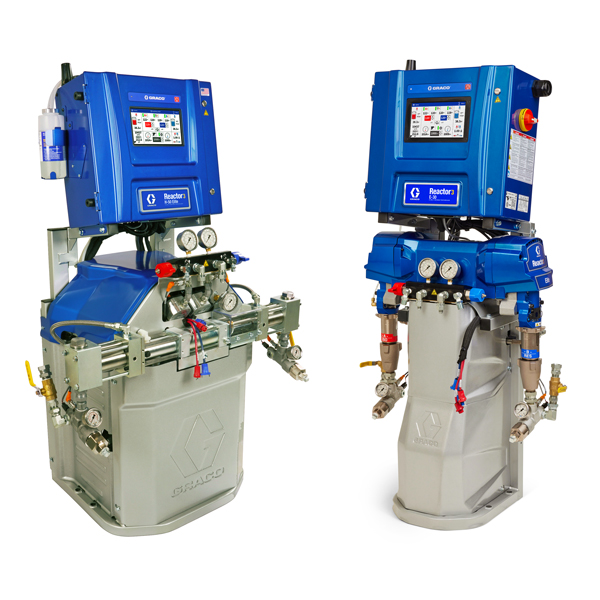

Il nuovissimo dosatore Reactor 3

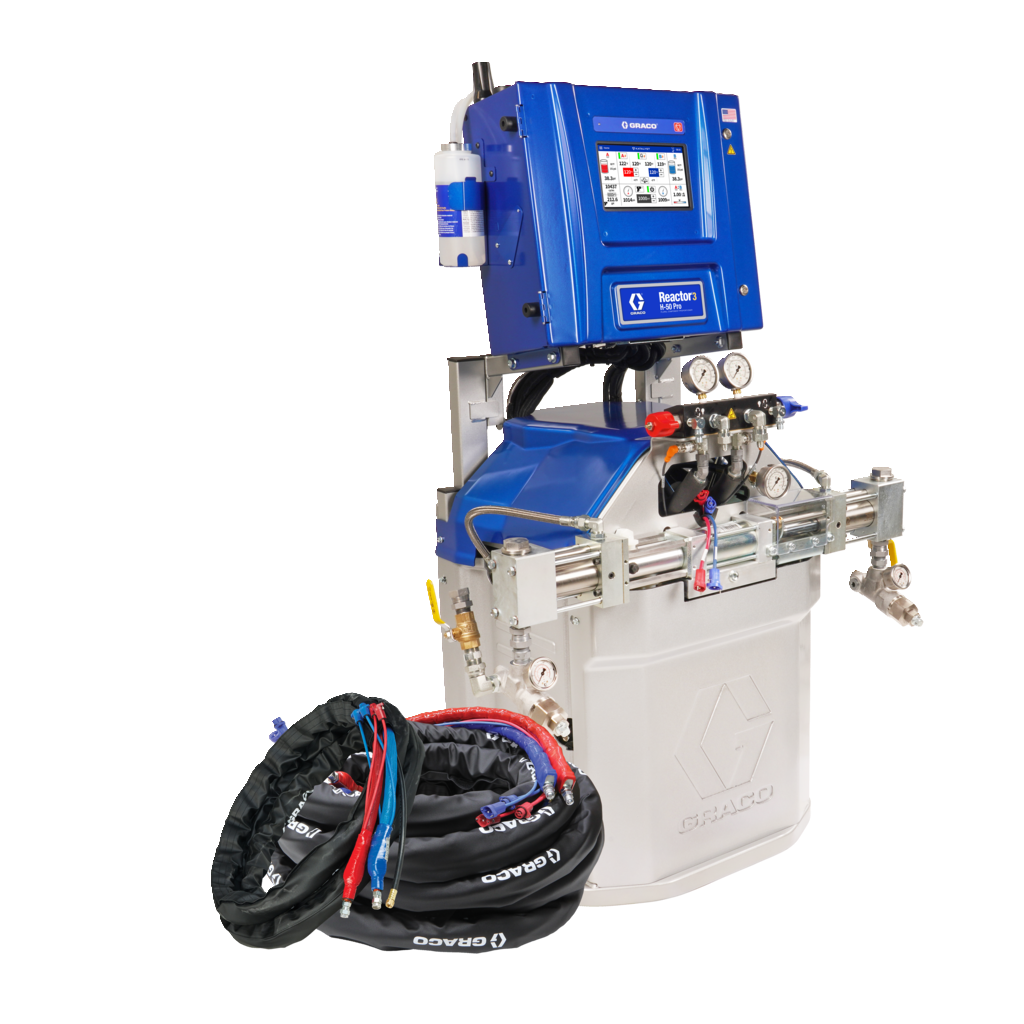

Reactor 3 idraulico: Le stesse funzioni avanzate di Reactor 3 e altro ancora...
✓ Controllo elettronico della pressione per i modelli Elite
✓ Pompa idraulica a trasmissione diretta✓ Denominazione del registro dei lavori & Reportistica✓ Comunicazione I/O gateway
I dosatori idraulici Reactor 3 di Graco si basano sulla solida tradizione e sulle prestazioni dei dosatori Reactor idraulici, incorporando ora le funzioni avanzate della piattaforma elettrica Reactor 3. Progettato per applicazioni edilizie, tra cui tetti, progetti residenziali e commerciali, nonché per applicazioni OEM negli impianti, offre livelli di prestazioni, durata e redditività ineguagliabili.
Prestazioni automatizzate con rapporto corretto
Nel sistema Reactor 3 tutti i componenti dal fusto alla pistola possono essere completamente collegati. Reactor 3 elettrico di Graco comunica con tutti i componenti per un controllo del rapporto, una fornitura di materiale e un controllo della temperatura perfetti, in modo da garantire le migliori prestazioni riducendo il rischio di risultati non ottimali o rischi per la salute.
Più veloce, leggero e semplice
Lavorare con il sistema Reactor 3 è un sogno. Puoi portare a termine più lavori con meno fatica. Il touchscreen facilita il funzionamento e il monitoraggio. È possibile spostare facilmente l'intero impianto dove serve, grazie al peso ridotto, alle dimensioni e ai requisiti di alimentazione del Reactor.
Produttività e redditività ottimizzate
L'utilizzo di Reactor 3 consente di ottimizzare la produttività e ottenere una resa elevata e costante con meno sprechi in eccesso. Sfrutta i costi di avviamento inferiori grazie a un generatore, un compressore e un impianto più piccoli. Il controllo e il monitoraggio da remoto, gli scambi rapidi delle pompe e i tempi di fermo ridotti sul lavoro consentono un sostanziale aumento della produttività.
Sistema Reactor 3 completo
Il sistema per schiuma a spruzzo e poliurea più avanzato al mondo.
Pompe di trasferimento Core
Progettate per ottimizzare il materiale fornito e ridurre al minimo i tempi di fermo. Più silenziose delle tipiche pompe pneumatiche, ma anche in grado di comunicare con Reactor 3 per creare un sistema completamente connesso.
Dosatore Reactor 3
Offerto nelle opzioni elettrica e idraulica, il dosatore Reactor 3 comunica con l'intero sistema per semplificare le operazioni, migliorare le prestazioni e ridurre la manutenzione. Che stiate cercando un sistema silenzioso ed efficiente o qualcosa in grado di gestire applicazioni ad alta produttività, ora esiste un dosatore adatto per ogni lavoro.
Reactor Connect
Controlla il sistema con Reactor Connect e diventa più produttivo. Accedete al vostro Reactor direttamente dalla pistola. Monitorate e regolate il dosatore e continuate a spruzzare. Nessun problema. Ciò significa che è possibile fare di più nella giornata con minori tempi di fermo e una maggiore resa.

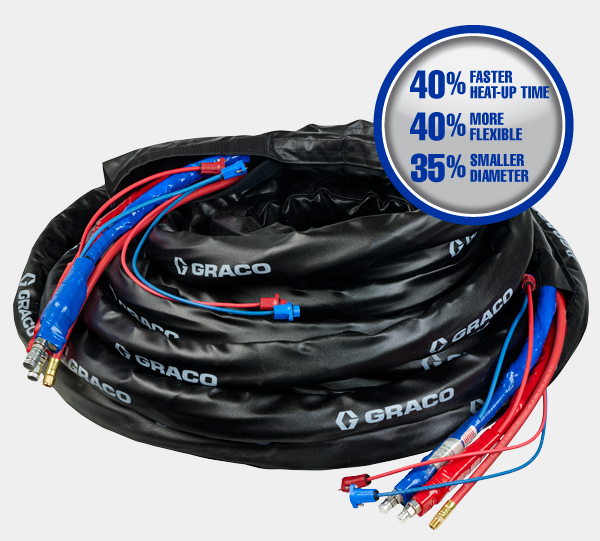

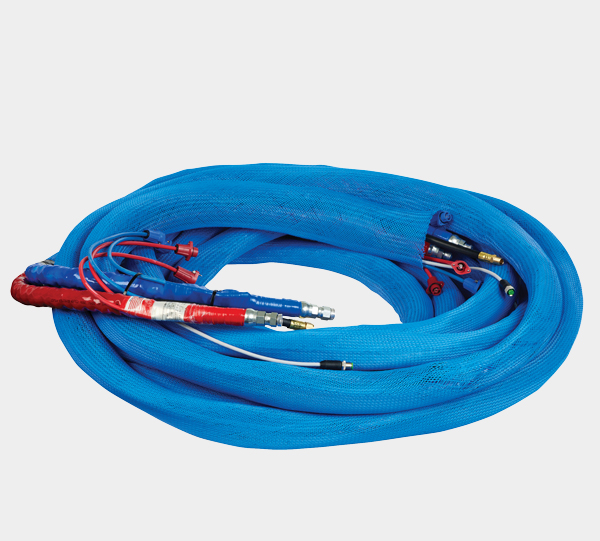

Tubo riscaldato Xcelerator
I tubi flessibili riscaldati internamente o esternamente sono controllati indipendentemente dalla temperatura. I tubi riscaldati internamente hanno tempi di riscaldamento del 40% più rapidi, sono oltre il 40% più flessibili e hanno un diametro del tubo più piccolo del 35%, il che significa che sono più leggeri e più comodi da usare rispetto ai tradizionali tubi riscaldati esternamente. I tubi riscaldati internamente sono ora disponibili nelle lunghezze 15,24 m (50 ft) e 30,48 m (100 ft) per ridurre al minimo il peso e le connessioni del fluido.
Controllo Katalyst per Reactor 3
Aiuta a eliminare le maggiori cause dei problemi di fuori rapporto
Katalyst, il nuovo software Reactor 3, fornisce un’intelligence di sistema di altissimo livello per ottimizzare la spruzzatura, eliminare i problemi di rapporto e migliorare la resa, per riuscire a fornire sempre risultati di qualità.
PROBLEMA: Aria nel flusso del fluido
KATALYST: Spegne automaticamente il sistema quando il materiale è esaurito in modo che l'aria non entri nel sistema del fluido
PROBLEMA: Alimentazione inadeguata del Reactor con materiale
KATALYST: Regola automaticamente la potenza delle pompe per fornire sempre un’alimentazione ottimale del materiale al Reactor, ad esempio aiutando a eliminare i problemi associati ai materiali freddi
L'unico sistema completamente connesso dal fusto alla pistola
Il modello Reactor 3 Elite con pompe di trasferimento Core è necessario per attivare Katalyst System Intelligence. I modelli Standard e Pro possono aggiornare l'hardware per attivare Katalyst System Intelligence.
Caratteristiche del Reactor 3 elettrico
Modello Reactor 3 E-30 Elite
Nuova pompa per lubrificante ISO
- Sistema Active ISO Lube con pompa peristaltica
- La circolazione automatica temporizzata migliora la durata del TSL
- Manutenzione ridotta (nessuna valvola di ritegno)
- Nuovo contenitore di lubrificante ISO più grande e facile da cambiare
Nuovo collettore del fluido
Ridisegnato con valvole del fluido montate lateralmente per facilitare la rotazione e migliorare il controllo
Nuovi filtri di ingresso
- Nuovo design di facile manutenzione
- Area del filtro 2 volte più grande
- Sensori di temperatura e pressione separati per una lettura più accurata della temperatura
Reactor Connect
- Dashboard e rapporti in tempo reale tramite connettività cellulare
- Antenna cellulare migliorata
- Nuova antenna GPS
- Posizione GPS disponibile in Reactor Connect
Nuovo Modulo Display Avanzato (ADM) touchscreen
- Nuova grande interfaccia touchscreen
- Funzionamento e navigazione intuitivi
- Tutte le operazioni di spruzzatura da un'unica schermata
Nuovo controllo dei tubi indipendente
- Controlla i materiali A e B a temperature diverse per un migliore bilanciamento della pressione
- Ottimizza la resa
Nuova progettazione avanzata del circuito elettrico
- Motore senza spazzole per prestazioni di pressione/flusso migliorate
- Nuove schede di controllo della temperatura per il riscaldamento indipendente dei tubi
- Ponticelli di tensione per un facile cambio tra le tensioni

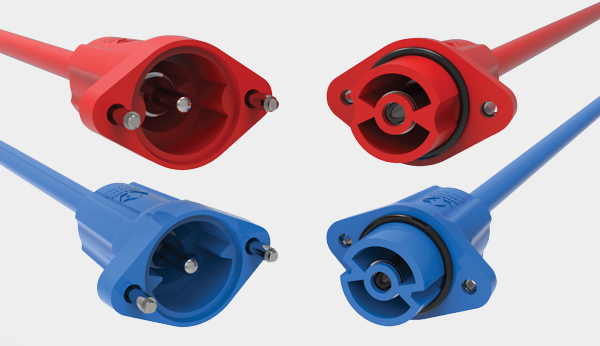

- I robusti connettori per tubi elettrici elencati UL sono codificati a colori e realizzati per un assemblaggio a prova di errore
- Nuovo esclusivo Reactor 3: connessione con i motori Tier 4 per la diagnostica del motore ADM
Dimensioni ridotte
- L'ingombro ridotto garantisce spazio aggiuntivo nell’impianto
- Il design compatto protegge i flussometri e le connessioni dei tubi flessibili da eventuali danni nell’impianto
Caratteristiche del Reactor 3 idraulico
Modello Reactor 3 H-30 Elite
Pompa idraulica a trasmissione diretta
- Il design robusto semplificato elimina il volano e il sistema di cinghie per una manutenzione ridotta
- Ingombro ridotto e compatto
- Rumore ridotto
Linea di pompe orizzontale
- Pompe a pompante positivo
- Assistenza semplice
- Elevata longevità
- Cambi semplici e ventaglio di spruzzatura uniforme
- Più dimensioni di pompa per un erogazione non 1:1
Sistema di raffreddamento idraulico
- Potente ventola per mantenere la temperatura ottimale dell'olio e garantire una maggiore durata dell'olio
Reactor Connect
- Dashboard e rapporti in tempo reale tramite connettività cellulare
- Antenna cellulare migliorata
- Nuova antenna GPS
- Posizione GPS disponibile in Reactor Connect
- Denominazione dei lavori e creazione dei rapporti
Nuovo Modulo Display Avanzato (ADM) touchscreen
- Nuova grande interfaccia touchscreen
- Funzionamento e navigazione intuitivi
- Tutte le operazioni di spruzzatura da un'unica schermata
- Controllo elettronico della pressione (modelli Elite)
Nuovo controllo dei tubi indipendente
- Controlla i materiali A e B a temperature diverse per un migliore bilanciamento della pressione una resa ottimizzata
Flussometri ovali
- Verifica il rapporto del fluido
- Fornisce dati sul rapporto in tempo reale: visualizzati su ADM e Reactor Connect
- Precisi per un'ampia gamma di viscosità dei fluidi
Design del telaio compatto
- L'ingombro ridotto garantisce spazio aggiuntivo nell’impianto
- Il design compatto protegge i flussometri e le connessioni dei tubi flessibili da eventuali danni
Riscaldatori ibridi R3
- Design di riscaldamento robusto
- Riscaldano i materiali in modo rapido ed efficiente
- Mantengono i setpoint della temperatura alle portate massime
Quale sistema scegliere?
Scegliete il modello Reactor 3 più adatto a voi
 |
 Standard |
 Pro |
 Elite |
|
| CARATTERISTICHE | ||||
| ADM touchscreen | ✓ | ✓ | ✓ | |
| Motore senza spazzole (solo elettrico) | ✓ | ✓ | ✓ | |
| Pompa del lubrificante ISO Active (solo elettrico) | ✓ | ✓ | ✓ | |
| Download dei dati con USB | ✓ | ✓ | ✓ | |
| Filtri di ingresso semplici (filtri a Y) | ✓ | |||
| Ampi filtri di ingresso di facile accesso | ✓ | ✓ | ||
| Valvole di ricircolo piccole | ✓ | |||
| Valvole di ricircolo a grande portata | ✓ | ✓ | ||
| Opzioni con riscaldatore grande | ✓ | ✓ | ||
| Modulo Reactor Connect cellulare | ✓ | ✓ | ||
| Astine di livello del fusto | ✓ | ✓ | ||
| Controllo completo del sistema Katalyst | ✓ | |||
| Garanzia del rapporto | ✓ | |||
| Sensori di temperatura e pressione di ingresso | ✓ | |||
| Dashboard del generatore | ✓ | |||
| Ottimizzato per le pompe di trasferimento Core | ✓ | |||
| Controllo elettronico della pressione (solo idraulico) | ✓ | |||
| SOFTWARE | ||||
| Riscaldamento indipendente dei tubi A e B | ✓ | ✓ | ✓ | |
| Modalità di controllo della resistenza | ✓ | ✓ | ✓ | |
| Auto Pressure Balance | ✓ | ✓ | ||
| Gestione energetica | ✓ | ✓ | ||
| Aggiornamenti software automatici tramite cellulare | ✓ | ✓ | ||
| Controllo intelligente (solo elettrico) | ✓ | |||
| Alimentazione intelligente | ✓ | |||
| I/O gateway | ✓ | ✓ | ✓ | |
| Tracciatura del registro lavori | ✓ | ✓ | ||
| COMPRENDE | ||||
| Pacchetti tubi riscaldati esternamente (EH) disponibili | Sì | Sì | Sì | |
| Pacchetti tubi riscaldati internamente (IH) disponibili | Sì | Sì | Sì | |
| Lunghezza flessibile a frusta | 3 m (10 ft) in pacchetti EH, 6 m (20 ft) in pacchetti IH |
3 m (10 ft) in pacchetti EH, 6 m (20 ft) in pacchetti IH |
20 ft | |
| Pacchetto tubo riscaldato singolo, | Pacchetti EH o IH 1 x 15,24 (50 ft) | Pacchetti EH o IH 1 x 15,24 (50 ft) | Pacchetti EH o IH 1 x 15,24 (50 ft) | |
| Pacchetto multi tubo riscaldato (solo elettrico) | Pacchetto EH 4 x 15,24 m (50 ft), pacchetto IH 2 x 30,48 m (100 ft) | Pacchetto EH 4 x 15,24 m (50 ft), pacchetto IH 2 x 30,48 m (100 ft) | Pacchetto EH 4 x 15,24 m (50 ft), pacchetto IH 2 x 30,48 m (100 ft) | |
| Pacchetto multi tubo riscaldato (solo idraulico) | H-30/H-XP2: Pacchetto EH 4 x 15,24 m (50 ft) H-50/H-XP3: Pacchetto EH 6 x 15,24 m (50 ft) H-30/H-XP2: Pacchetto IH 2 x 30,48 m (100 ft) H-50/H-XP3: Pacchetto IH 3 x 30,48 m (100 ft) |
H-30/H-XP2: Pacchetto EH 4 x 15,24 m (50 ft) H-50/H-XP3: Pacchetto EH 6 x 15,24 m (50 ft) H-30/H-XP2: Pacchetto IH 2 x 30,48 m (100 ft) H-50/H-XP3: Pacchetto IH 3 x 30,48 m (100 ft) |
||
| Pacchetti con pompe Core disponibili | No | No | Sì | |
GUARDATE: Come scegliere il vostro modello di Reactor 3
Opzioni per schiuma a spruzzo
Standard |
Pro |
Elite |
||||||||||||||||
| Modello Reactor 3 | E-20 | E-30 | E-20 | E-30 | H-30 | H-50 | E-20 | E-30 | H-30 | H-50 | ||||||||
| Motore | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | ||||||||
| Flusso massimo | 2 GPM | 3 GPM | 2 GPM | 3 GPM | 30 lb/min | 54 libbre/min | 2 GPM | 3 GPM | 30 lb/min | 54 libbre/min | ||||||||
| Pressione massima | 2000 psi | 2000 psi | 2000 psi | 2000 psi | 2000 psi | |||||||||||||
| Riscaldamento primario | Blocco singolo da 7 kW | Blocco singolo da 10 kW | Blocco singolo da 7 kW | Blocco singolo da 10 kW | Blocco singolo da 10 kW | Doppio blocco da 15 kW | Doppio blocco da 15 kW | Doppio blocco da 20 kW | Blocco singolo da 10 kW | Doppio blocco da 15 kW | Doppio blocco da 15 kW | Doppio blocco da 20 kW | ||||||
| Dimensioni della pompa | 140 cc | 140 cc | ||||||||||||||||
| Max. lunghezza tubo | 220 ft | 320 ft | 220 ft | 320 ft | 320 ft | 420 ft | 220 ft | 320 ft | 320 ft | 420 ft | ||||||||
Opzioni per poliurea
Standard |
Pro |
Elite |
||||||||
| Modello Reactor 3 | E-XP1 | E-XP2 | E-XP1 | E-XP2 | H-XP2 | H-XP3 | E-XP1 | E-XP2 | H-XP2 | H-XP3 |
| Motore senza spazzole | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP |
| Flusso massimo | 1,5 GPM | 2 GPM | 1,5 GPM | 2 GPM | 1,8 GPM | 3 GPM | 1,5 GPM | 2 GPM | 1,8 GPM | 3 GPM |
| Pressione massima | 3000 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi |
| Riscaldamento primario | Blocco singolo da 10 kW | Doppio blocco da 15 kW | Blocco singolo da 10 kW | Doppio blocco da 15 kW | Doppio blocco da 15 kW | Doppio blocco da 20 kW | Blocco singolo da 10 kW | Doppio blocco da 15 kW | Doppio blocco da 15 kW | Doppio blocco da 20 kW |
| Dimensioni della pompa | 80 cc | 80 cc | ||||||||
| Max. lunghezza tubo | 220 ft | 320 ft | 220 ft | 320 ft | 320 ft | 420 ft | 220 ft | 320 ft | 320 ft | 420 ft |
Nuovo controllo touchscreen
Maggiore facilità di controllo e accesso alle informazioni
La nuova interfaccia di dimensioni maggiori fornisce semplici operazioni touchscreen e rende il Reactor facile da usare. Tutte le informazioni e il controllo necessari sulla spruzzatura si trovano su un'unica schermata, il che lo rende intuitivo e di facile comprensione. I nuovi menu di configurazione offrono più comandi che mai a proprietari e gestori per ottimizzare la macchina in base alle proprie esigenze aziendali.
Temperature dei tubi indipendenti
Le temperature dei tubi seguiranno i valori di riferimento dei materiali A e B per ottimizzare il ventaglio di spruzzatura e massimizzare la resa del materiale
Intelligence sul materiale in ingresso
Visualizza rapidamente la temperatura, la pressione e il volume dei materiali A e B rimanenti
Valore di riferimento temperatura del fluido A
- Operazioni semplificate con solo due valori di riferimento per la temperatura
- Con i tubi flessibili riscaldati in modo indipendente, il materiale A viene riscaldato in base a valori di riferimento esatti della temperatura
Garanzia del rapporto
Quando è dotato di flussometri, visualizza le prestazioni del rapporto in tempo reale
Modalità di sistema
È possibile cambiare rapidamente tra le modalità Spruzzo, Jog e Riposo con il semplice tocco di un pulsante
Katalyst
Il logo Katalyst viene visualizzato quando il sistema ha tutto il software Katalyst abilitato e l'hardware installato
Auto Pressure Balance
Il Reactor regola automaticamente le temperature per ottimizzare le pressioni del fluido e la resa
Contatore dei cicli
Il nuovo contatore dei cicli in modalità Jog e il timer per il conto alla rovescia semplificano il lavaggio del sistema e il passaggio da un prodotto chimico all'altro
Controllo elettronico della pressione
- Controllo elettronico della pressione su tutti i modelli elettrici e sui modelli idraulici Elite
Registri lavori
- Salvate un nome di lavoro con i dati del vostro Reactor
- Quando "Job Log" (Registro lavori) è abilitato, all'utente verrà chiesto di utilizzare il nome dell'ultimo lavoro o di aggiungerne uno nuovo
- Sono disponibili report di lavoro di Reactor Connect
- I report possono combinare i dati del lavoro anche se il lavoro è stato effettuato in giorni diversi e con Reactor differenti
L'immagine mostrata rappresenta un modello Elite.
Reactor Connect
Il monitoraggio da remoto è sempre a portata di mano
Reactor Connect è progettato sia per gli operatori che per i proprietari/gestori. Utilizzate Reactor Connect per tenere traccia dei rapporti, ricevere avvisi e visualizzare i dati direttamente dallo smartphone. I proprietari/gestori possono così monitorare gli impianti, accedere ai rapporti, risolvere i problemi da qualsiasi luogo e riportare la squadra al lavoro rapidamente.
Funzionalità dell’app Reactor Connect

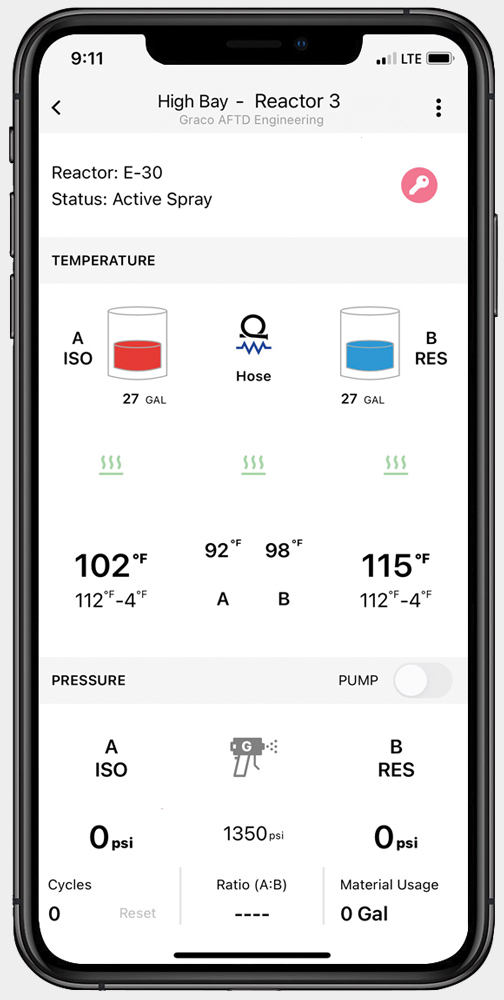

Schermata Reactor Connect
- Regolare i punti di temperatura e pressione
- Visualizzare i livelli dei fusti
- Attivare/disattivare le zone termiche
- Visualizzare e ripristinare il contatore dei cicli/di utilizzo del materiale
- Attivare/disattivare il sistema
- Attivare/disattivare la pompa
- Alternare tra le modalità Spruzzo, Riposo e Jog
- Visualizzare il rapporto
DASHBOARD MULTISISTEMA
- Stato corrente del Reactor
- Tempo "di accensione" giornaliero
- Tempo "di spruzzatura" giornaliero
- Utilizzo del materiale giornaliero

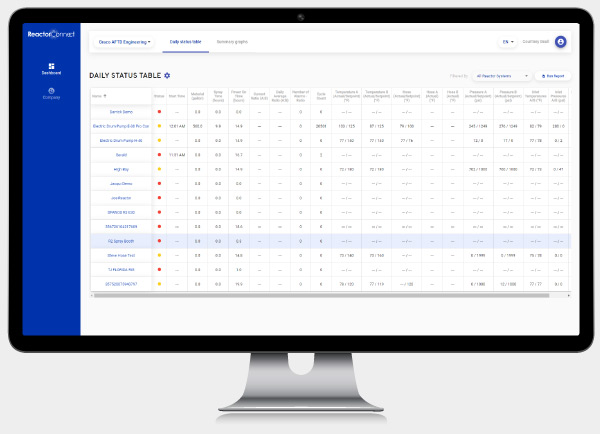

Funzionalità del sito Web di Reactor Connect
Interfaccia in linea
- Creare account utente, profili aziendali e utenti
- Assegnare i Reactor agli account
- Analisi avanzata del Reactor
- Controllare gli accessi
- Mappe di posizione GPS
- Rapporti riepilogativi automatizzati
- Reportistica personalizzata

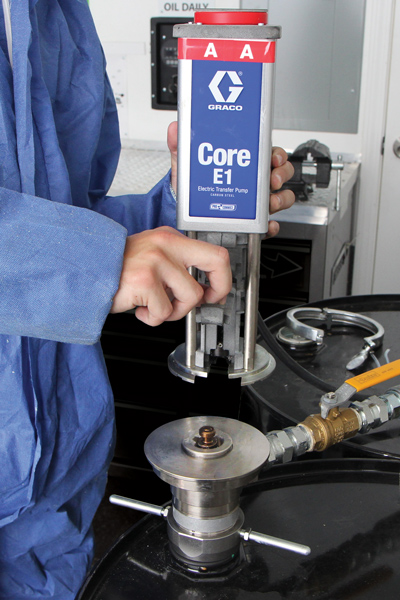

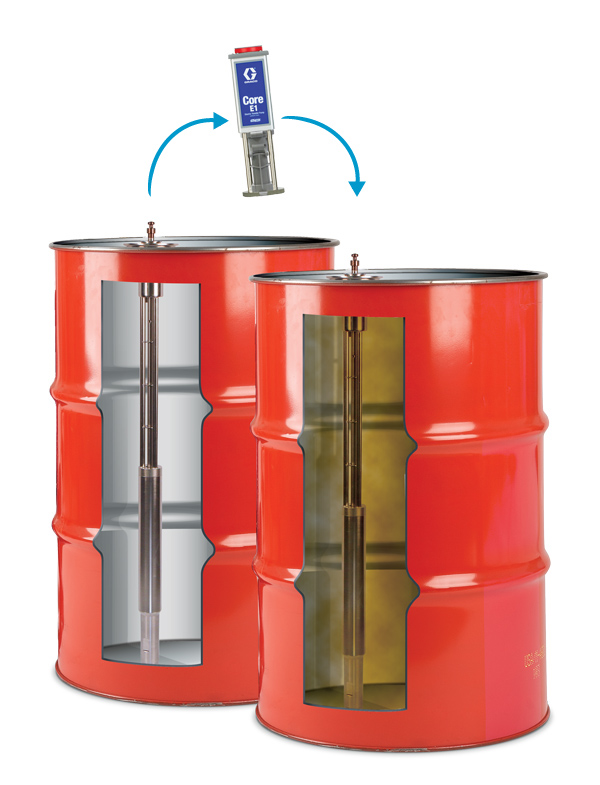

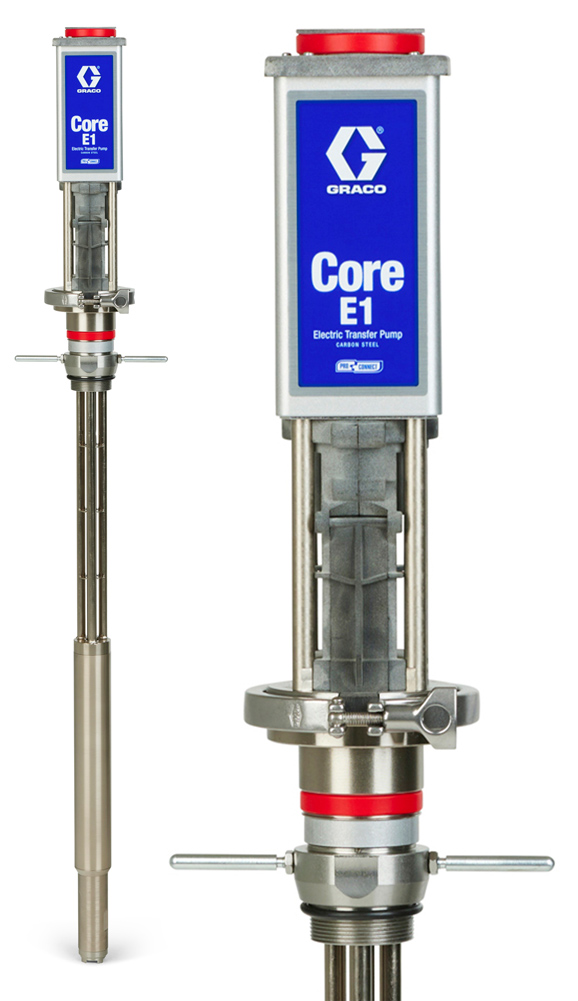

Pompe di trasferimento elettriche Core
Potenti, silenziose, intelligenti
Entra nel flusso con le rivoluzionarie NUOVE pompe di trasferimento elettriche Core di Graco; progettate per ottimizzare la fornitura di materiale e ridurre al minimo i tempi di fermo. Più silenziose e meno costose da utilizzare rispetto alle tradizionali pompe pneumatiche, le nuove pompe elettriche possono comunicare con Reactor 3 per darvi un sistema completamente connesso.
NUOVO SPEGNIMENTO DELLA POMPA DI ALIMENTAZIONE
Rileva quando un fusto è vuoto e spegne automaticamente le pompe di trasferimento e il dosatore Reactor 3 prima che si verifichino danni, inclusa la penetrazione di aria nel sistema con possibili alterazioni del rapporto.
NUOVA ALIMENTAZIONE INTELLIGENTE
Il software monitora e regola automaticamente le pressioni di ingresso del dosatore Reactor 3 per ottimizzare l'alimentazione del materiale e le prestazioni al rapporto corretto. Mantiene la pressione di ingresso tra 5,5 e 13,78 bar (80-200 psi), aumentando la potenza ai motori elettrici della pompa di trasferimento quando necessario. Alimentazione intelligente a disposizione durante l’uso delle pompe Core con un modello Reactor 3 Elite.
6 volte più silenziosa
La pompa Core E1 è fino a 6 volte più silenziosa delle pompe pneumatiche. Ciò equivale a ridurre il rumore dell’impianto da una motocicletta a un'auto.
GUARDATE: La NUOVA pompa di trasferimento Core
Con la nostra esclusiva tecnologia ProConnect, è possibile scollegare rapidamente il motore dal pompante e trasferire facilmente la pompa da un fusto all'altro…. anche in impianti ad altezza ridotta. Non è più necessario pagare per impianti più alti o dover ribaltare il fusto per rimuovere la pompa. ProConnect è disponibile su entrambe le pompe E1 e T4.
SUGGERIMENTO: Installate un pompante aggiuntivo sull’impianto per rendere il cambio dei fusti ancora più veloce e pulito.
Connessioni rese facili
Collegare il motore al pompante è semplice e rapido.

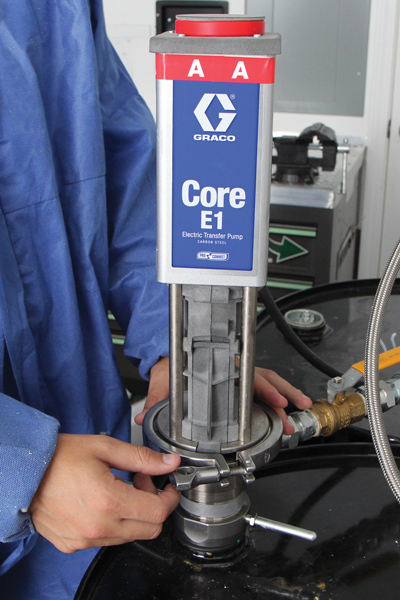

Punto 1: Allentare la maniglia a T

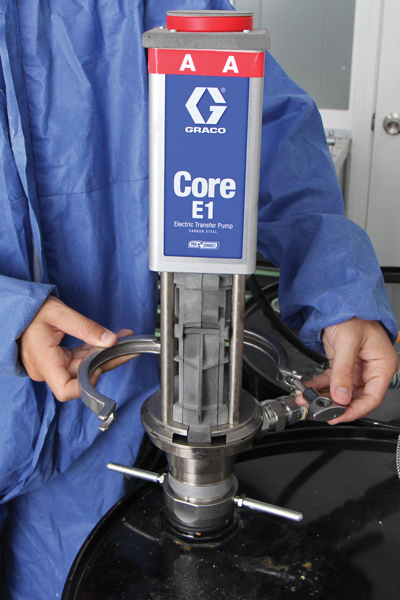

Punto 2: Aprire il morsetto della pompa
Punto 3: Far scorrere il motore elettrico da rimuovere
Tubi riscaldati Xcelerator
Più veloci da riscaldare, più leggeri, maggiore flessibilità
I nuovi tubi riscaldati Xcelerator di Graco offrono più opzioni e controllo che mai. Tutti i tubi Xcelerator sono progettati per fornire un controllo della temperatura A e B completamente indipendente. Ciò fornisce un bilanciamento della pressione più preciso e una migliore resa del materiale. La nuova struttura robusta garantisce una maggiore durata e una ridotta manutenzione.
Tubo riscaldato internamente, 100 ft
- Controllo della temperatura di A e B completamente indipendente
- Opzioni riscaldate internamente ed esternamente
- I tubi riscaldati internamente sono disponibili in entrambe le lunghezze di 50 ft e 100 ft:
Riduce al minimo le connessioni elettriche e del fluido - Ottimizzato per la modalità di controllo della resistenza:
Riduce la manutenzione e i problemi senza necessità di cavi o sensori
Tubo riscaldato esternamente, 50 ft
Nuovo tubo riscaldato internamente
Le connessioni più piccole e leggere del settore
Il design robusto e compatto consente all'elemento riscaldante di entrare nel flusso del fluido e uscirne in corrispondenza di ogni raccordo del tubo senza aggiungere dimensioni o peso significativi.
Cavo di riscaldamento
Il cavo di riscaldamento è situato nel DI del tubo flessibile per il contatto diretto con il materiale e un riscaldamento rapido
Dado/ghiera/o-ring/boccola di tenuta del filo
Questi componenti consentono al filo di riscaldamento di uscire dal fluido e fornire una tenuta adeguata
Connettore a crimpare
Collega il cavo di riscaldamento al cavo multifilare che consente la connessione dell'alimentazione del tubo tra i giunti del tubo
Raccordi per tubi leggeri e robusti. Progettati per fornire connessioni elettriche robuste e affidabili e sono dotati di un raccordo univoco per prevenire connessioni errate.
Esperienze dei clienti
Perché acquistare Reactor 3
Produttività e redditività ottimizzate
Più veloce, leggero e semplice con comunicazione di sistema
Prestazioni automatizzate con rapporto corretto
Dove acquistare
Trovate un distributore autorizzato Graco vicino a voi
Contattate un esperto
   |
