Reactor 3
Doseur de mousse & et de polyrésine de pulvérisation
Reactor 3
Connexion complète du fût au pistolet
Mettez à niveau votre équipement avec le Nouveau Reactor 3 - le doseur de mousse de pulvérisation et de polyrésine le plus avancé. Grâce à une connectivité intelligente entre le fût et le pistolet, Reactor 3 optimise les paramètres de pulvérisation, assure une cohérence parfaite des rapports et simplifie votre flux de travail. Disponible en version électrique et hydraulique, il est conçu pour répondre à toutes les applications avec facilité. Faites l'expérience d'une mise en service, d'une utilisation et d'une maintenance simplifiées, tout en portant vos performances de pulvérisation à un niveau supérieur.
Le doseur le plus récent de Reactor 3
Reactor 3 hydraulique : les mêmes caractéristiques avancées que le Reactor 3, plus...
✓ Commande électronique de la pression pour les modèles Elite
✓ Pompe hydraulique à entraînement direct✓ Attribution d'un nom au journal des tâches & Rapports✓ Communication E/S de la passerelle
Les doseurs hydrauliques Reactor 3 s'appuient sur l'héritage robuste et les performances des Reactors hydrauliques et intègrent désormais les caractéristiques avancées de la plateforme du Reactor 3 électrique. Conçu pour les applications de construction, y compris les toitures, les projets résidentiels et commerciaux, ainsi que pour les applications OEM sur site, il offre des performances, une durabilité et une rentabilité inégalées.
Performances bien dosées et automatisées
Dans le système Reactor 3, tous les composants du fût au pistolet sont entièrement connectables. Le Reactor 3 électrique de Graco communique avec tous les composants pour un contrôle du rapport, un approvisionnement en produit et un contrôle de la température parfaits. Il vous garantit ainsi des performances idéales tout en réduisant les risques sanitaires ou de résultats sous-optimaux.
Plus rapide, plus léger & plus simple
Utiliser le système Reactor 3 est un réel plaisir. Vous pouvez effectuer plus de travaux avec moins d’efforts. L’écran tactile facilite l’utilisation et la surveillance. Vous pouvez facilement déplacer l’unité entière là où vous le souhaitez grâce à des exigences moins élevées en termes de poids, de taille et d’alimentation du Reactor.
Productivité et rentabilité optimisées
Utiliser le Reactor 3 vous permet d’optimiser la productivité et de bénéficier d’un rendement élevé continu avec moins de déchets. Bénéficiez de coûts de démarrage plus bas grâce à un générateur, à un compresseur et à une unité plus petits. La commande et la surveillance à distance, les inversions de pompe rapides et les temps d’arrêt moins nombreux vous permettent de profiter d’une augmentation de productivité substantielle.
Système complet de Reactor 3
Le système de pulvérisation de mousse et de polyurée le plus avancé au monde.
Pompes de transfert Core
Conçues pour optimiser le produit fourni et minimiser les temps d’arrêt. Plus silencieuses que les pompes pneumatiques classiques, elles sont également capables de communiquer avec le Reactor 3 pour créer un système entièrement connecté.

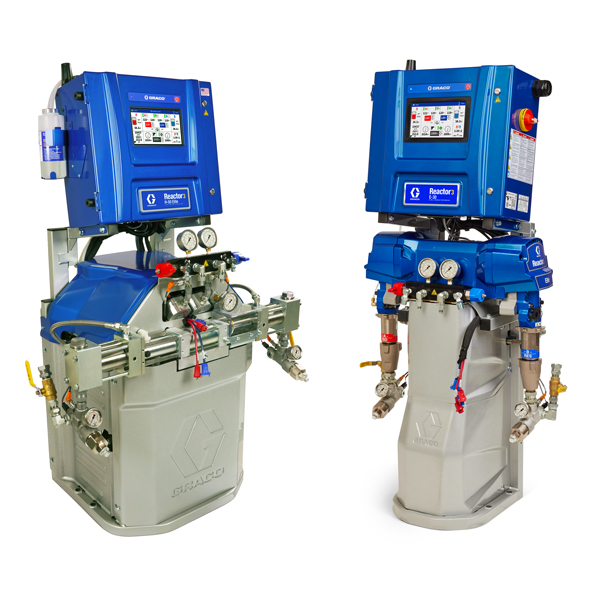

Doseur Reactor 3
Disponible à la fois en option électrique et hydraulique, le doseur Reactor 3 communique avec l’ensemble du système pour simplifier les opérations, améliorer les performances et réduire la maintenance. Que vous soyez à la recherche d'un système silencieux et efficace ou d'un système capable de traiter des applications à haut débit, il existe désormais un doseur adapté à chaque tâche.
Reactor Connect
Commandez votre système avec Reactor Connect et soyez plus productif. Accédez à votre Reactor directement depuis le pistolet. Surveillez et ajustez votre doseur et continuez à pulvériser. Aucun souci. Cela signifie que vous pouvez faire plus dans votre journée avec moins de temps d’arrêt et un meilleur rendement.

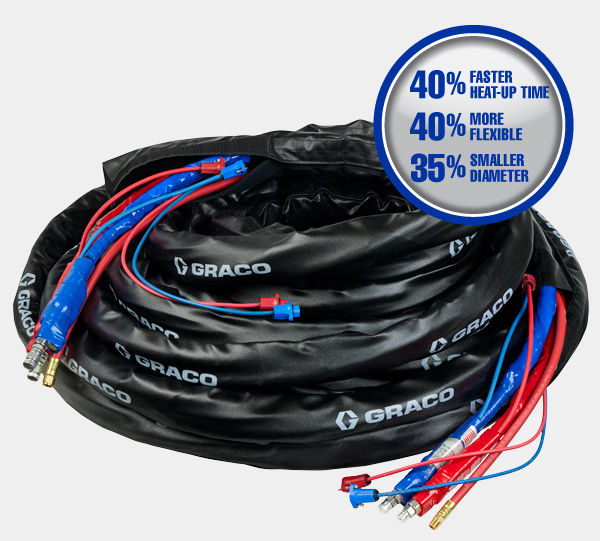

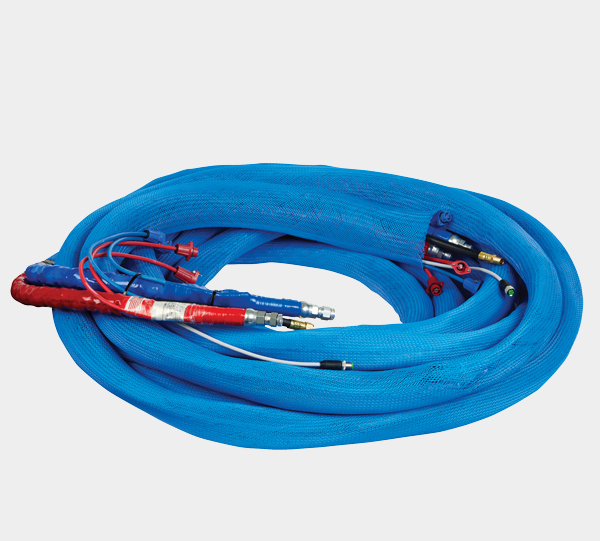

Flexible chauffé Xcelerator
Les flexibles chauffés en interne ou en externe sont commandés indépendamment de la température. Les flexibles chauffés en interne ont un temps de préchauffage 40 % plus rapide, une souplesse augmentée de plus de 40 % et un diamètre de tuyau de 35 % inférieur, ce qui signifie qu'ils sont plus légers et plus confortables à utiliser que les flexibles traditionnels chauffés en externe. Les flexibles chauffés en interne sont maintenant disponibles en longueurs de 50 et 100 pi. afin de minimiser le poids et les raccordements des fluides.
Commande de Katalyst pour le Reactor 3
Élimine les principales causes des problèmes de rapport hors tolérance
Katalyst, le nouveau logiciel du Reactor 3, fournit le plus haut niveau d’intelligence du système pour optimiser la pulvérisation, éliminer les problèmes de rapport, améliorer le rendement, afin de fournir des résultats de qualité à chaque fois.
PROBLÈME : Présence d’air dans le jet de fluide
KATALYST : Arrête automatiquement le système lorsque le produit vient à manquer afin que l'air ne pénètre pas dans le système de fluide
PROBLÈME : Alimentation incorrecte du Reactor en produit
KATALYST : Ajuste automatiquement l’alimentation des pompes afin de toujours fournir une alimentation optimale de produit au Reactor, comme aider à éliminer les problèmes liés aux produits froids
Le seul système entièrement connecté du fût au pistolet
Le modèle Reactor 3 Elite avec les pompes de transfert Core est nécessaire pour activer Katalyst System Intelligence. Les modèles Standard et Pro peuvent mettre à niveau le matériel pour activer Katalyst System Intelligence.
Caractéristiques de Reactor 3 électrique
Reactor 3 E-30 Elite
Nouvelle pompe à lubrifiant ISO
- Système de lubrification ISO actif avec pompe péristaltique
- La circulation automatique temporisée améliore la durée de vie du liquide presse-étoupes
- Maintenance réduite (pas de clapets anti-retour)
- Nouveau flacon de lubrifiant ISO plus grand et facile à changer
Nouveau collecteur de fluide
Repensé, avec des vannes de fluide montées sur le côté pour faciliter la rotation et la commande
Nouveaux filtres d’entrée
- Nouvelle conception d'entretien facile
- Surface de filtration 2 fois plus grande
- Capteurs de température et de pression séparés pour des relevés plus précis de la température
Reactor Connect
- Tableau de bord et comptes-rendus en temps réel via la connectivité cellulaire
- Antenne cellulaire améliorée
- Nouvelle antenne GPS
- Localisation GPS disponible dans Reactor Connect
Nouveau module d’affichage avancé à écran tactile (ADM)
- Nouvelle interface à écran tactile de grande taille
- Utilisation et navigation intuitives
- Toutes les opérations de pulvérisation à partir d’un seul écran
Nouveau contrôle indépendant du flexible
- Commande des produits A et B à différentes températures pour un meilleur équilibrage de la pression
- Optimise le rendement
Nouvelle conception électrique avancée
- Moteur sans balais pour une meilleure performance pression/débit
- Nouvelles cartes de commande de la température pour le chauffage indépendant des flexibles
- Cavaliers de tension pour changer facilement de tension

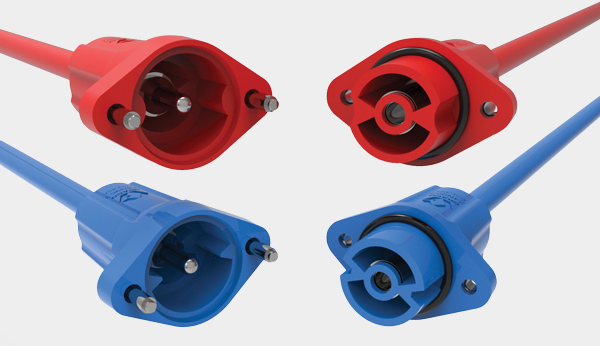

- Les connecteurs électriques robustes, homologués UL, sont codés par couleur et clavetés pour un assemblage sans erreur
- Nouvelle exclusivité Reactor 3 : se connecter aux moteurs standard 4 pour le diagnostic des moteurs ADM
Taille réduite
- L’encombrement réduit offre plus d’espace dans votre unité
- La conception compacte empêche les débitmètres et les connexions du flexible d’être endommagés dans votre unité

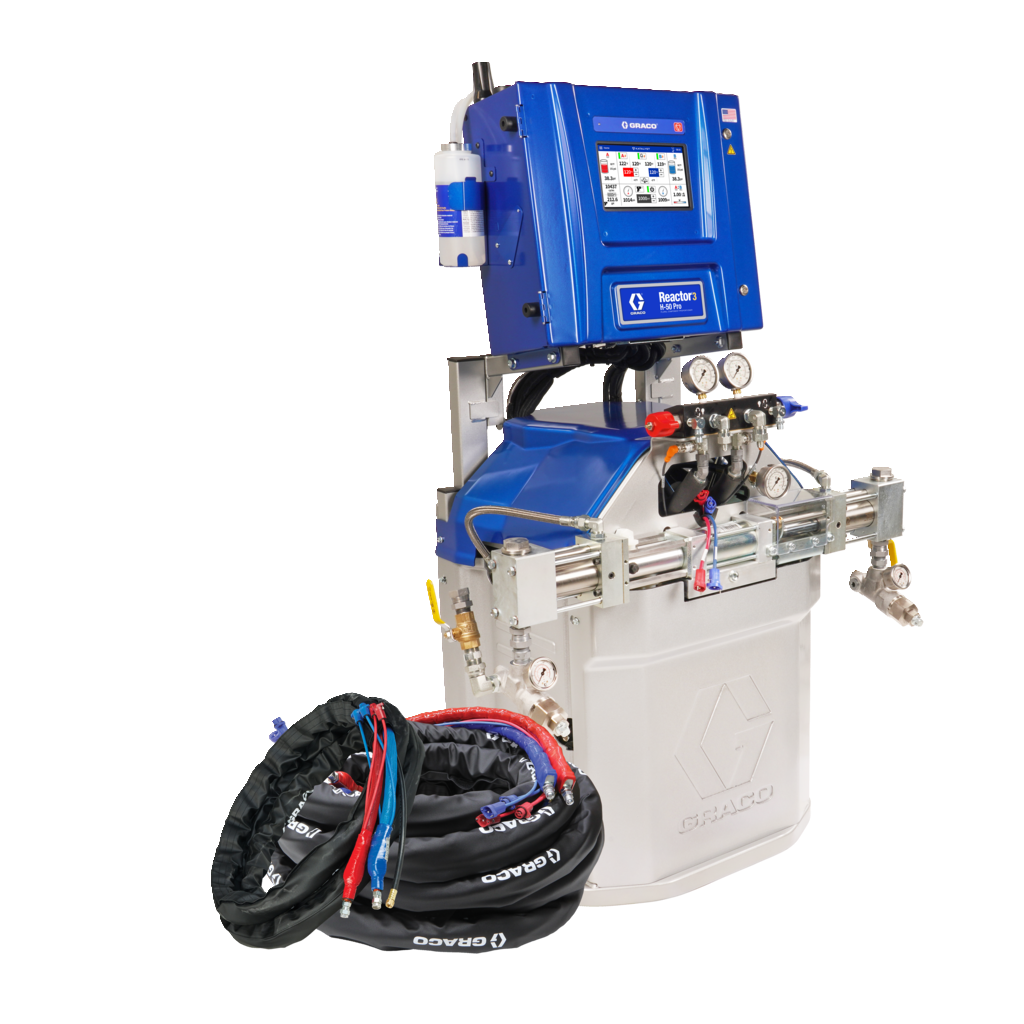

Caractéristiques de Reactor 3 Hydraulic
Reactor 3 H-30 Elite
Pompe hydraulique à entraînement direct
- La conception simplifiée et robuste élimine le volant et le système de courroie pour une maintenance réduite
- Encombrement compact réduit
- Moins de bruit
Gamme de pompe horizontale
- Pompes volumétriques de précision
- Entretien facile
- Grande durabilité
- Inversions et jets de pulvérisation en douceur
- Plusieurs tailles de pompe pour une distribution non 1:1
Système de refroidissement hydraulique
- Ventilateur puissant pour maintenir une température optimale de l'huile et prolonger sa durée de vie
Reactor Connect
- Tableau de bord et comptes-rendus en temps réel via la connectivité cellulaire
- Antenne cellulaire améliorée
- Nouvelle antenne GPS
- Localisation GPS disponible dans Reactor Connect
- Désignation des tâches et rapports
Nouveau module d’affichage avancé à écran tactile (ADM)
- Nouvelle interface à écran tactile de grande taille
- Utilisation et navigation intuitives
- Toutes les opérations de pulvérisation à partir d’un seul écran
- Commande électronique de la pression (modèles Elite)
Nouvelle commande indépendante du flexible
- Commande des produits A et B à différentes températures pour un meilleur équilibrage de la pression et une optimisation du rendement
Débitmètres à engrenages ovales
- Vérifie le rapport de fluide
- Fournit des données de rapport en temps réel affichées sur l’ADM et Reactor Connect
- Précis pour une large gamme de viscosités de fluides
Conception de cadre à encombrement réduit
- L’encombrement réduit offre plus d’espace dans votre unité
- La conception compacte empêche les débitmètres et les connexions du flexible d’être endommagés dans votre unité
Réchauffeurs hybrides R3
- Conception robuste du chauffage
- Chauffe les produits rapidement et efficacement
- Maintien des points de consigne de température aux débits maximum
Quel est le système adapté à vos besoins ?
Choisissez le modèle de Reactor 3 qui vous convient le mieux
 |
 Standard |
 Pro |
 Elite |
|
| CARACTÉRISTIQUES | ||||
| Écran tactile ADM | ✓ | ✓ | ✓ | |
| Moteur sans balais (électrique uniquement) | ✓ | ✓ | ✓ | |
| Pompe de lubrification ISO active (électrique uniquement) | ✓ | ✓ | ✓ | |
| Téléchargement des données avec USB | ✓ | ✓ | ✓ | |
| Filtres d'entrée simples (crépines en Y) | ✓ | |||
| Grands filtres d’entrée facilement accessibles | ✓ | ✓ | ||
| Petites vannes de recirculation | ✓ | |||
| Grandes vannes de recirculation | ✓ | ✓ | ||
| Options de grand réchauffeur | ✓ | ✓ | ||
| Module de cellule Reactor Connect | ✓ | ✓ | ||
| Jauges de niveau de fût | ✓ | ✓ | ||
| Commande complète du système Katalyst | ✓ | |||
| Garantie du rapport | ✓ | |||
| Capteurs de pression & de température d’entrée | ✓ | |||
| Tableau de bord du générateur | ✓ | |||
| Optimisé pour les pompes de transfert Core | ✓ | |||
| Commande électronique de la pression (hydraulique uniquement) | ✓ | |||
| LOGICIEL | ||||
| Chauffage indépendant des flexibles A & B | ✓ | ✓ | ✓ | |
| Mode de commande résistance | ✓ | ✓ | ✓ | |
| Équilibrage automatique de la pression | ✓ | ✓ | ||
| Gestion de l’alimentation | ✓ | ✓ | ||
| Mises à jour automatiques du logiciel via la téléphonie mobile | ✓ | ✓ | ||
| Smart Control (électrique uniquement) | ✓ | |||
| Smart Supply | ✓ | |||
| E/S de la passerelle | ✓ | ✓ | ✓ | |
| Journal des tâches | ✓ | ✓ | ||
| COMPREND | ||||
| Ensembles de flexibles chauffés en externe (EH) disponibles | Oui | Oui | Oui | |
| Ensemble de flexibles chauffés en interne (IH) disponibles | Oui | Oui | Oui | |
| Longueur de flexible souple | 10 pi. en ensembles EH, 20 pi. en ensembles IH |
10 pi. en ensembles EH, 20 pi. en ensembles IH |
20 pi | |
| Ensemble de flexibles simples chauffés en interne | Ensemble de 1 x 50 pi. EH ou IH | Ensemble de 1 x 50 pi. EH ou IH | Ensemble de 1 x 50 pi. EH ou IH | |
| Ensemble de flexibles chauffés multiples (électrique seulement) | Ensemble de 4 x 50 pi. EH , 2 x 100 pi. IH | Ensemble de 4 x 50 pi. EH , 2 x 100 pi. IH | Ensemble de 4 x 50 pi. EH , 2 x 100 pi. IH | |
| Ensemble de flexibles chauffés multiples (hydraulique uniquement) | H-30/H-XP2 : Ensemble de 4 x 50 pi. EH H-50/H-XP3 : Ensemble de 6 x 50 pi. EH H-30/H-XP2 : Ensemble de 2 x 100 pi. IH H-50/H-XP3 : Ensemble de 3 x 100 pi. IH |
H-30/H-XP2 : Ensemble de 4 x 50 pi. EH H-50/H-XP3 : Ensemble de 6 x 50 pi. EH H-30/H-XP2 : Ensemble de 2 x 100 pi. IH H-50/H-XP3 : Ensemble de 3 x 100 pi. IH |
||
| Ensembles avec pompes Core disponibles | Non | Non | Oui | |
REGARDEZ : Comment choisir votre modèle de Reactor 3
Options pour pulvérisation de mousse
Standard |
Pro |
Elite |
||||||||||||||||
| Modèle Reactor 3 | E-20 | E-30 | E-20 | E-30 | H-30 | H-50 | E-20 | E-30 | H-30 | H-50 | ||||||||
| Moteur | 1,8 CV | 2,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV | ||||||||
| Débit maximum | 2 g/min. | 3 g/min. | 2 g/min. | 3 g/min. | 30 lbs/min | 54 lbs/min | 2 g/min. | 3 g/min. | 30 lbs/min | 54 lbs/min | ||||||||
| Pression maximum | 2 000 psi | 2 000 psi | 2 000 psi | 2 000 psi | 2 000 psi | |||||||||||||
| Chauffage principal | Bloc unique 7 kW | Bloc unique de 10 kW | Bloc unique de 7 kW | Bloc unique de 10 kW | Bloc unique de 10 kW | Bloc double de 15 kW | Bloc double de 15 kW | Bloc double de 20 kW | Bloc unique de 10 kW | Bloc double de 15 kW | Bloc double de 15 kW | Bloc double de 20 kW | ||||||
| Taille de la pompe | 140 cc | 140 cc | ||||||||||||||||
| Longueur de flexible maximum | 220 pi. | 320 pi. | 220 pi. | 320 pi. | 320 pi. | 420 pi. | 220 pi. | 320 pi. | 320 pi. | 420 pi. | ||||||||
Options de polyrésine
Standard |
Pro |
Elite |
||||||||
| Modèle Reactor 3 | E-XP1 | E-XP2 | E-XP1 | E-XP2 | H-XP2 | H-XP3 | E-XP1 | E-XP2 | H-XP2 | H-XP3 |
| Moteur sans balais | 1,8 CV | 2,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV |
| Débit maximum | 1,5 g/min. | 2 g/min. | 1,5 g/min. | 2 g/min. | 1,8 g/min. | 3 g/min. | 1,5 g/min. | 2 g/min. | 1,8 g/min. | 3 g/min. |
| Pression maximum | 3000 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi |
| Chauffage principal | Bloc unique de 10 kW | Bloc double de 15 kW | Bloc unique de 10 kW | Bloc double de 15 kW | Bloc double de 15 kW | Bloc double de 20 kW | Bloc unique de 10 kW | Bloc double de 15 kW | Bloc double de 15 kW | Bloc double de 20 kW |
| Taille de la pompe | 80 cc | 80 cc | ||||||||
| Longueur de flexible maximum | 220 pi. | 320 pi. | 220 pi. | 320 pi. | 320 pi. | 420 pi. | 220 pi. | 320 pi. | 320 pi. | 420 pi. |
Nouvelle commande par écran tactile
Une commande et un accès à l’information plus faciles
La nouvelle interface plus grande offre des opérations simples sur l’écran tactile et rend le Reactor facile à utiliser. Toutes les informations et commandes nécessaires à la pulvérisation se trouvent sur un seul écran, ce qui le rend intuitif et facile à comprendre. Les nouveaux menus de configuration offrent plus de commandes que jamais aux propriétaires et aux gestionnaires pour optimiser la machine en fonction des besoins de leur entreprise.
Températures indépendantes des flexibles
La température des flexibles suivra les points de consigne des produits A et B afin d’optimiser votre jet de pulvérisation et d’améliorer le rendement des produits
Intelligence du produit d’entrée
Voyez rapidement la température, la pression et le volume des produits A et B restants
Point de consigne de température du fluide A
- Opérations simplifiées avec seulement deux points de consigne de température
- Avec des flexibles chauffés indépendamment, le produit A est chauffé à votre point de consigne exact de température
Rapport de dosage
Lorsqu’ils sont équipés de débitmètres, visualisez les performances du rapport en temps réel
Modes Système
Basculez rapidement entre les modes Pulvérisation, Jog et Immobilisation en appuyant sur un bouton
Katalyst
Le logo Katalyst apparaît lorsque le système a activé tous les logiciels Katalyst et installé le matériel
Équilibrage automatique de la pression
Reactor ajuste automatiquement les températures pour optimiser les pressions des fluides et maximiser le rendement
Compteur de cycles
Le nouveau compteur de cycles en mode Jog et le compte à rebours facilitent le rinçage du système et le passage d'un produit chimique à un autre
Commande de pression électronique
- Commande électronique de la pression sur tous les modèles électriques et sur les modèles hydrauliques Elite
Journaux des tâches
- Enregistrez un nom de tâche avec vos données Reactor
- Lorsque l'option "Job Log" est activée, l'utilisateur est invité à utiliser le dernier nom de tâche ou à ajouter un nouveau nom de tâche
- Rapports de tâches de Reactor Connect disponibles
- Les rapports peuvent combiner les données relatives aux tâches, même si celles-ci ont été pulvérisées à des jours différents et avec des Reactors différents
L’image représente un modèle Elite.
Reactor Connect
La télésurveillance est toujours à portée de main
Reactor Connect est conçu à la fois pour les pulvérisateurs et les propriétaires/gestionnaires. Utilisez Reactor Connect pour suivre les rapports, recevoir des alertes et accéder aux données directement depuis votre smartphone. Ainsi, les propriétaires/gestionnaires peuvent surveiller les stations, accéder aux comptes-rendus, résoudre les problèmes depuis n’importe où et remettre l’équipe au travail rapidement.

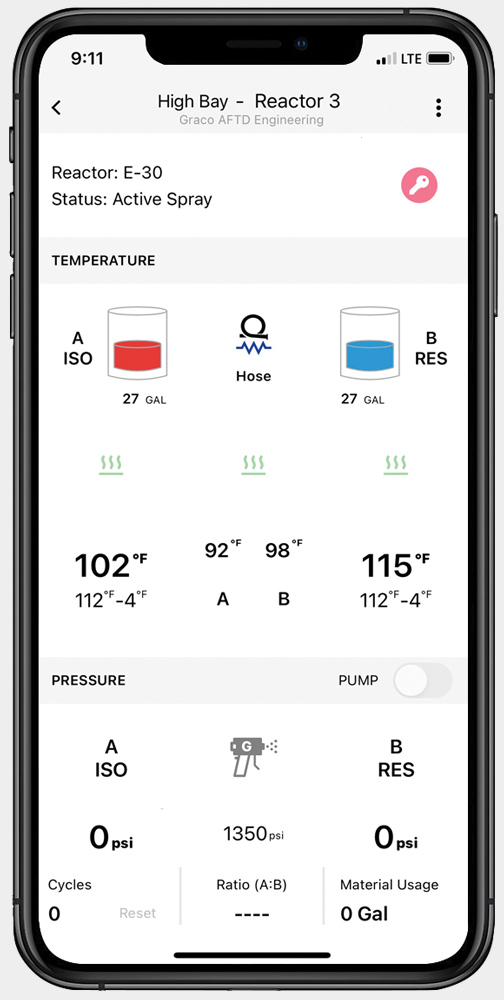

Fonctionnalités de l'application Reactor Connect
Écran du Reactor Connect
- Ajustez les points de température et de pression
- Affichez les niveaux des fûts
- Allumez ou éteignez les zones de chauffage
- Affichez et réinitialisez le compteur de cycles/la consommation de produit
- Allumez ou éteignez le système
- Allumez ou éteignez les pompes
- Basculez entre les modes Pulvérisation, Immobilisation et Jog
- Affichez le rapport
TABLEAU DE BORD MULTI-SYSTÈME
- État actuel du Reactor
- Heure de "mise sous tension" quotidienne
- Temps de "pulvérisation" quotidien
- Consommation quotidienne de produit

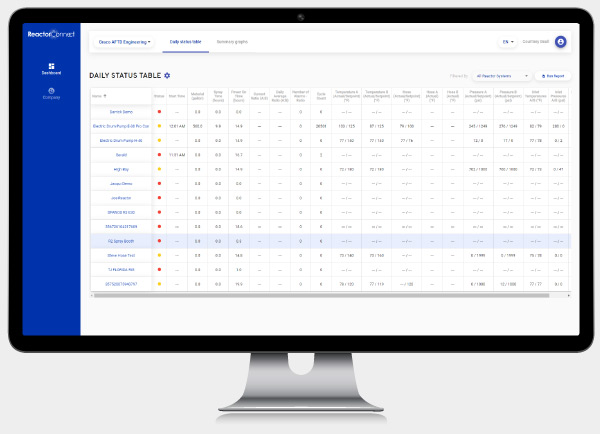

Fonctionnalités du site Web Reactor Connect
Interface en ligne
- Créez des comptes d’utilisateur, des profils d’entreprise et des utilisateurs
- Assignez des Reactor à vos comptes
- Analyse avancée de Reactor
- Contrôle de l’accès
- Cartes de localisation GPS
- Rapports de synthèse automatisés
- Rapports personnalisés

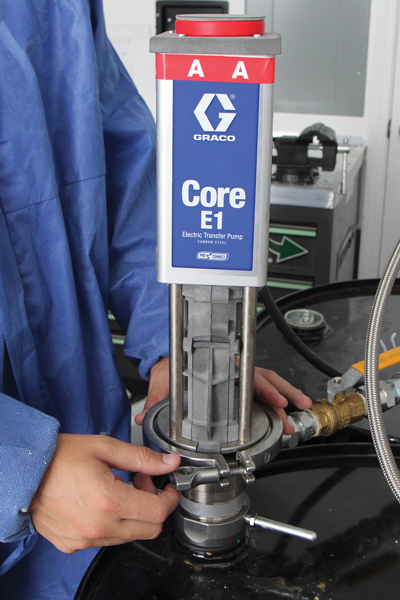

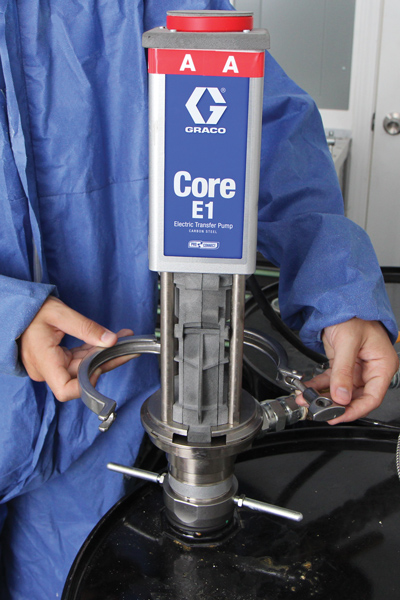

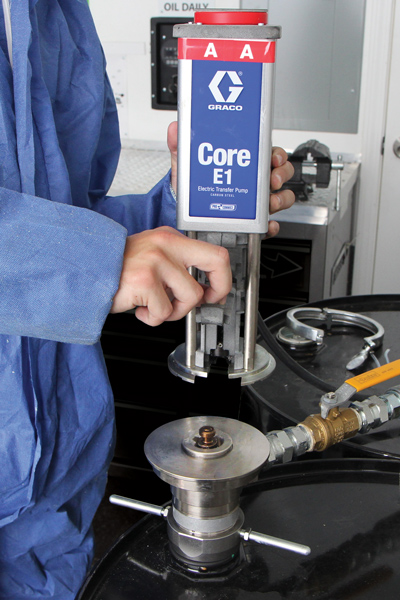

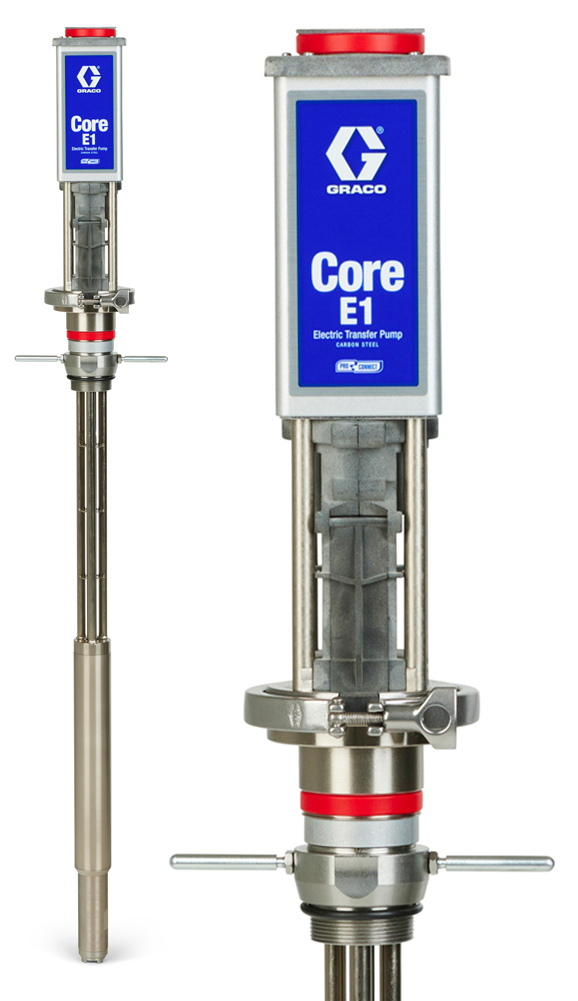

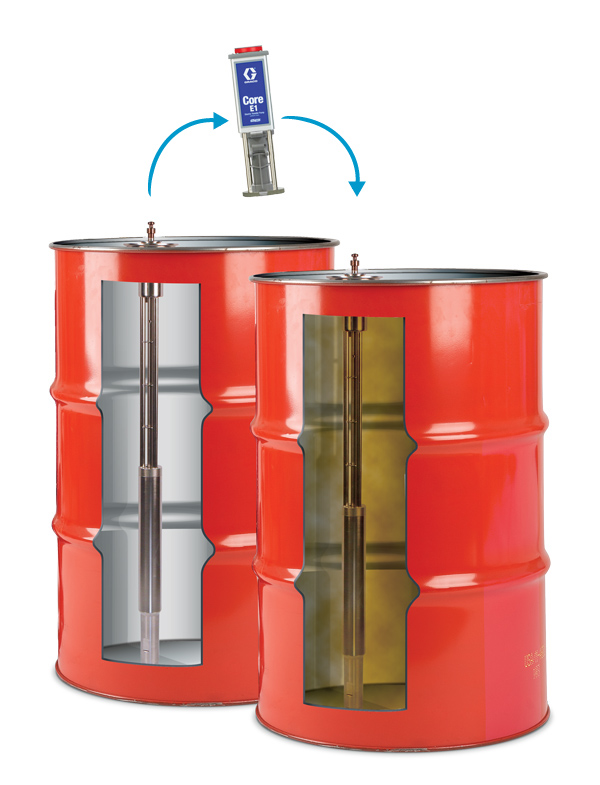

Pompes de transfert électriques Core
Puissantes, silencieuses, intelligentes
Soyez dans le flux avec les NOUVELLES pompes de transfert électriques révolutionnaires Core de Graco, conçues pour optimiser l’alimentation en matériau et minimiser les temps d’arrêt. Plus silencieuses et moins coûteuses à utiliser que les pompes pneumatiques traditionnelles, les nouvelles pompes électriques peuvent communiquer avec le Reactor 3 pour vous offrir un système entièrement connecté.
NOUVEL ARRÊT DE LA POMPE D'ALIMENTATION
Détecte lorsqu’un fût est vide et arrête automatiquement les pompes de transfert et le doseur du Reactor 3 avant que des dommages se produisent, notamment l’entrée d’air dans le système qui peut compromettre le rapport.
NOUVELLE ALIMENTATION INTELLIGENTE
Le logiciel surveille et ajuste automatiquement les pressions d’entrée du doseur Reactor 3 afin d’optimiser l’alimentation en matériau et les performances bien dosées. Maintient la pression d’entrée entre 80 et 200 psi, ce qui augmente la puissance des moteurs électriques de la pompe de transfert lorsque cela est nécessaire. Obtenez une alimentation intelligente en utilisant les pompes Core avec un modèle Reactor 3 Elite.
6 fois plus silencieuse
La pompe Core E1 est jusqu'à 6 fois plus silencieuse que les pompes pneumatiques. Cela équivaut à réduire le bruit dans votre unité de celui d'une moto à celui d'une voiture.
REGARDEZ : la NOUVELLE pompe de transfert Core
Grâce à notre technologie ProConnect exclusive, vous pouvez rapidement déconnecter le moteur du bas de pompe et transférer facilement la pompe d’un fût à l’autre... même dans les unités dont le plafond est bas. Il n'est plus nécessaire de payer pour des équipements plus hauts ou de devoir basculer le fût pour retirer la pompe. ProConnect est disponible sur les pompes Core et T4.
CONSEIL : Faites installer un bas de pompe supplémentaire sur votre équipement pour rendre le changement de fûts encore plus rapide et plus propre.
Les connexions en toute simplicité
La connexion de votre moteur au bas de pompe est désormais simple comme bonjour.
Étape 1 : desserrez la poignée en T
Étape 2 : ouvrez le collier de serrage de la pompe
Étape 3 : faites glisser le moteur électrique pour le retirer
Flexibles chauffés Xcelerator
Chauffage plus rapide, poids plus léger, flexibilité améliorée
Les nouveaux flexibles chauffés Xcelerator de Graco offrent plus d’options et de commande que jamais. Tous les flexibles Xcelerator sont conçus pour fournir une commande indépendante et complète des températures A et B. Cela permet un équilibrage plus précis de la pression et un meilleur rendement du produit. La nouvelle construction robuste assure une plus longue durée de vie et une maintenance réduite.
Flexible chauffé en interne, 100 pi.
- Contrôle totalement indépendant des températures A et B
- Options de chauffage en interne et en externe
- Les flexibles chauffés en interne sont disponibles en longueurs de 15 et 30 pi. :
Minimise les connexions de fluides et électriques - Optimisé pour le mode de commande de résistance :
Réduit la maintenance et les problèmes sans câbles ni capteurs nécessaires
Flexible chauffé en externe, 50 pi.
Nouveau flexible chauffé en interne
Les connexions les plus petites et les plus légères de l'industrie
La conception robuste et compacte permet à l’élément chauffant d’entrer et de sortir du jet de fluide à chaque raccord de flexible sans ajouter de taille ou de poids significatif.
Fil chauffant
Le fil chauffant est situé dans le diamètre intérieur du flexible pour un contact direct avec le produit et un chauffage rapide
Écrou de joint de fil/bague/joint torique/douille
Ces composants permettent au fil chauffant de passer hors du fluide et d’assurer une bonne étanchéité
Connecteur à sertir
Connecte le fil chauffant au fil multibrin qui permet de raccorder l’alimentation du flexible entre les joints de flexible
Des raccords de tuyaux légers et robustes. Conçus pour fournir des raccordements électriques solides et fiables, ils sont dotés d'un clavetage unique pour éviter les branchements incorrects.
Expériences clients
Pourquoi acheter Reactor 3
Productivité et rentabilité optimisées
Plus rapide, plus léger & Plus facile avec la communication du système
Performances bien dosées et automatisées
Où acheter
Trouvez un distributeur Graco agréé près de chez vous
Contacter un expert
   |
