Reactor 3
Dosificador de poliurea y espuma de pulverización
Reactor 3
Totalmente conectado, del bidón a la pistola
Actualice su equipo con el nuevo Reactor 3, el dosificador de poliurea y espuma de pulverización más avanzado. Gracias a la conectividad inteligente del bidón a la pistola, Reactor 3 optimiza los parámetros de pulverización, garantiza una consistencia perfecta de la relación y simplifica el flujo de trabajo. Disponible tanto en modelos eléctricos como hidráulicos, está construido para manejar con facilidad cualquier aplicación. Disfrute de la máxima sencillez en cuestión de puesta en marcha, funcionamiento y mantenimiento al tiempo que lleva al siguiente nivel su rendimiento de pulverización.

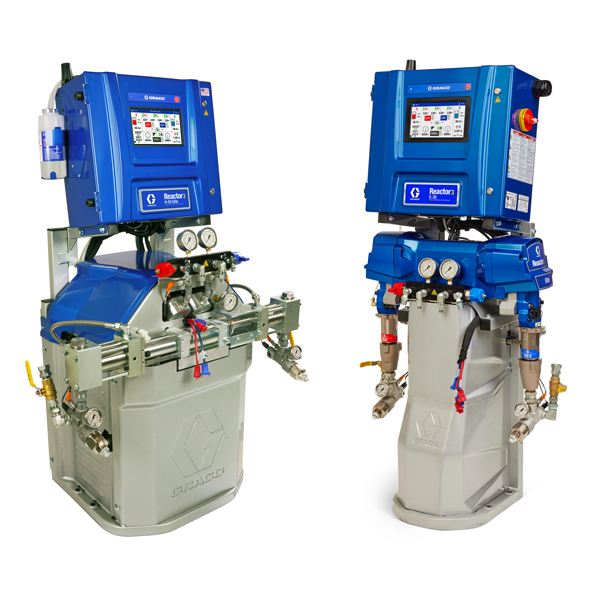

El nuevo dosificador Reactor 3
Reactor 3 hidráulico: Las mismas funciones avanzadas de Reactor 3 y mucho más...
✓ Control electrónico de presión para modelos Elite
✓ Bomba hidráulica hidráulico✓ Nombres e informes del registro de trabajos & Informes✓ Comunicaciones de pasarela de E/S
Los dosificadores hidráulicos Reactor 3 se basan en el sólido legado y rendimiento de los Reactors hidráulicos, incorporando ahora funciones avanzadas de la plataforma eléctrica de Reactor 3. Diseñado para aplicaciones de construcción, incluidos proyectos residenciales, comerciales y de techado, así como para aplicaciones en planta de fabricantes originales (OEM), ofrece un rendimiento, una durabilidad y una rentabilidad inigualables.
Rendimiento automatizado en base a la relación
En el sistema Reactor 3, todos los componentes del bidón a la pistola se pueden conectar por completo. El Reactor 3 eléctrico de Graco se comunica con todos los componentes para un control de la relación, un suministro de material y un control de la temperatura perfectos, lo que garantiza el mejor rendimiento y reduce el riesgo de resultados que no sean óptimos o riesgos para la salud.
Más rápido, más ligero y más fácil
Trabajar con el sistema Reactor 3 es un sueño. Consigue hacer más trabajo con menos esfuerzo. La pantalla táctil permite un uso y una monitorización sencillos. Puede mover todo el equipo donde quiera gracias al peso, tamaño y requisitos de alimentación reducidos del Reactor.
Productividad y rentabilidad optimizadas
El uso del Reactor 3 le permite optimizar la productividad y conseguir un rendimiento elevado y uniforme con menos residuos. Disfrute de costes de puesta en marcha reducidos gracias a su generador, compresor y plataforma de menor tamaño. Control y monitorización remotos, cambios de ciclo de la bomba más rápidos y menos tiempo de inactividad para que pueda disfrutar de un aumento considerable de la productividad.
Sistema Reactor 3 completo
El sistema de pulverización de espuma y poliurea más avanzado del mundo
Bombas de transferencia Core
Diseñadas para optimizar el material suministrado y reducir al mínimo el tiempo de inactividad. Más silenciosas que las típicas bombas neumáticas y, a la vez, capaces de comunicarse con Reactor 3 para crear un sistema totalmente conectado.
Dosificador Reactor 3
Disponible en versión eléctrica e hidráulica, el dosificador Reactor 3 se comunica con todo el sistema para simplificar las operaciones, mejorar el rendimiento y reducir el mantenimiento. Tanto si busca un sistema silencioso y eficiente como algo que pueda manejar aplicaciones de alto rendimiento, ahora hay un dosificador idóneo para cada trabajo.
Reactor Connect
Controle su sistema con Reactor Connect y sea más productivo. Acceda a su Reactor directamente desde la pistola. Monitorice y ajuste su dosificador y siga pulverizando. Sin engorros. Esto es, haciendo más durante su jornada, con menos tiempo de inactividad y más rendimiento.

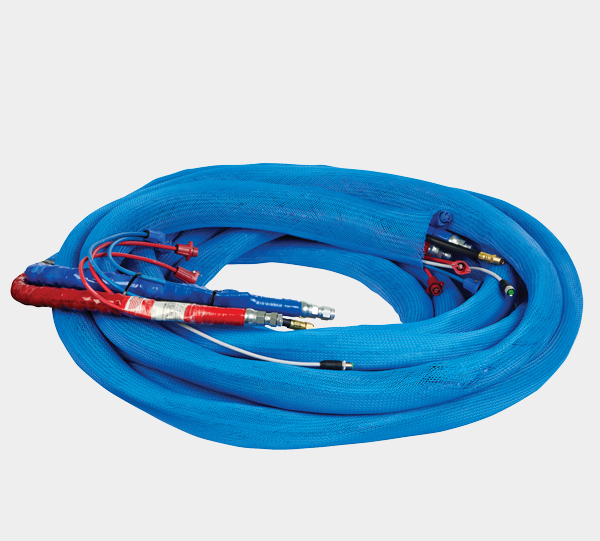

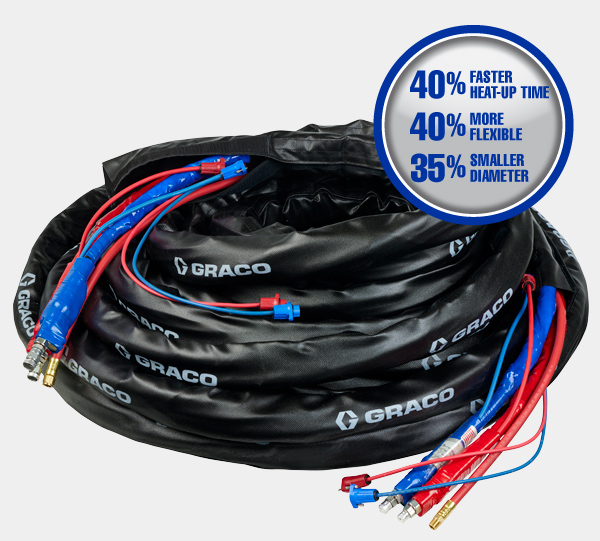

Manguera calefactada Xcelerator
La temperatura de las mangueras calefactadas interna o externamente se controlan de forma independiente. Las mangueras calefactadas internamente se precalientan un 40 % más rápido, son más de un 40 % más flexibles y tienen un diámetro un 35 % menor, por lo que son más ligeras y más cómodas de usar que las mangueras tradicionales calefactadas externamente. Ya hay disponibles mangueras calefactadas internamente con longitudes de 15 y 30 m para reducir al mínimo el peso y las conexiones del fluido.
Control Katalyst para Reactor 3
Ayuda a eliminar las causas más importantes de los problemas de relación de mezcla errónea
Con el fin de ayudar a ofrecer resultados de calidad en todo momento, Katalyst, el nuevo software de Reactor 3, proporciona el más alto nivel de inteligencia del sistema para optimizar la pulverización, eliminar problemas con la relación y mejorar el rendimiento.
PROBLEMA: Aire en la corriente de fluido
KATALYST: Apaga automáticamente el sistema cuando se agota el material para que no entre aire en el sistema de fluido
PROBLEMA: Alimentación inadecuada del Reactor con material
KATALYST: Regula automáticamente la potencia a las bombas para proporcionar siempre una alimentación óptima de material al Reactor, p. ej., ayuda a eliminar problemas relacionados con materiales fríos
El único sistema totalmente conectado desde el bidón hasta la pistola
El modelo Reactor 3 Elite con bombas de transferencia Core es necesario para activar Katalyst System Intelligence. Los modelos Standard y Pro pueden mejorar el hardware para activar Katalyst System Intelligence.
Características de Reactor 3 eléctrico
Modelo Reactor 3 E-30 Elite
Nueva bomba de lubricante ISO
- Sistema de lubricación ISO activo con bomba peristáltica
- La circulación automática temporizada mejora la vida del líquido sellador de cuellos (TSL)
- Mantenimiento reducido (sin válvulas de retención)
- Nueva botella de lubricante ISO más grande y fácil de cambiar
Colector de fluido nuevo
Rediseñado con válvulas de fluido de montaje lateral para facilitar el giro y el control
Nuevos filtros de entrada
- Nuevo diseño de fácil mantenimiento
- Área de filtrado 2 veces mayor
- Sensores de temperatura y presión separados para una lectura más precisa de la temperatura
Reactor Connect
- Panel de control e informes en tiempo real mediante conectividad celular
- Antena celular mejorada
- Nueva antena GPS
- Ubicación GPS disponible en Reactor Connect
Nuevo módulo de pantalla avanzada (ADM) táctil
- Nueva interfaz de pantalla táctil de gran tamaño
- Manejo y navegación intuitivos
- Todas las operaciones de pulverización desde una misma pantalla
Nuevo control independiente de mangueras
- Controla los materiales A y B a diferentes temperaturas para mejorar el equilibrio de la presión
- Optimiza el rendimiento
Nuevo diseño eléctrico avanzado
- Motor sin escobillas para mejorar el rendimiento de presión/caudal
- Nuevas tarjetas de control de temperatura para el calentamiento independiente de las mangueras
- Puentes eléctricos de voltaje para cambiar fácilmente entre voltajes
- Los robustos conectores de mangueras eléctricas con certificación UL están diferenciados por colores y con chaveta para un montaje a prueba de errores
- Nuevo Reactor 3 exclusivo: conecte con los motores de Tier 4 para el diagnóstico del motor ADM (solo serie Elite)
Tamaño reducido
- La reducción del tamaño ofrece espacio adicional para colocar su equipo
- El diseño compacto protege los caudalímetros y las conexiones de manguera contra posibles daños en su equipo

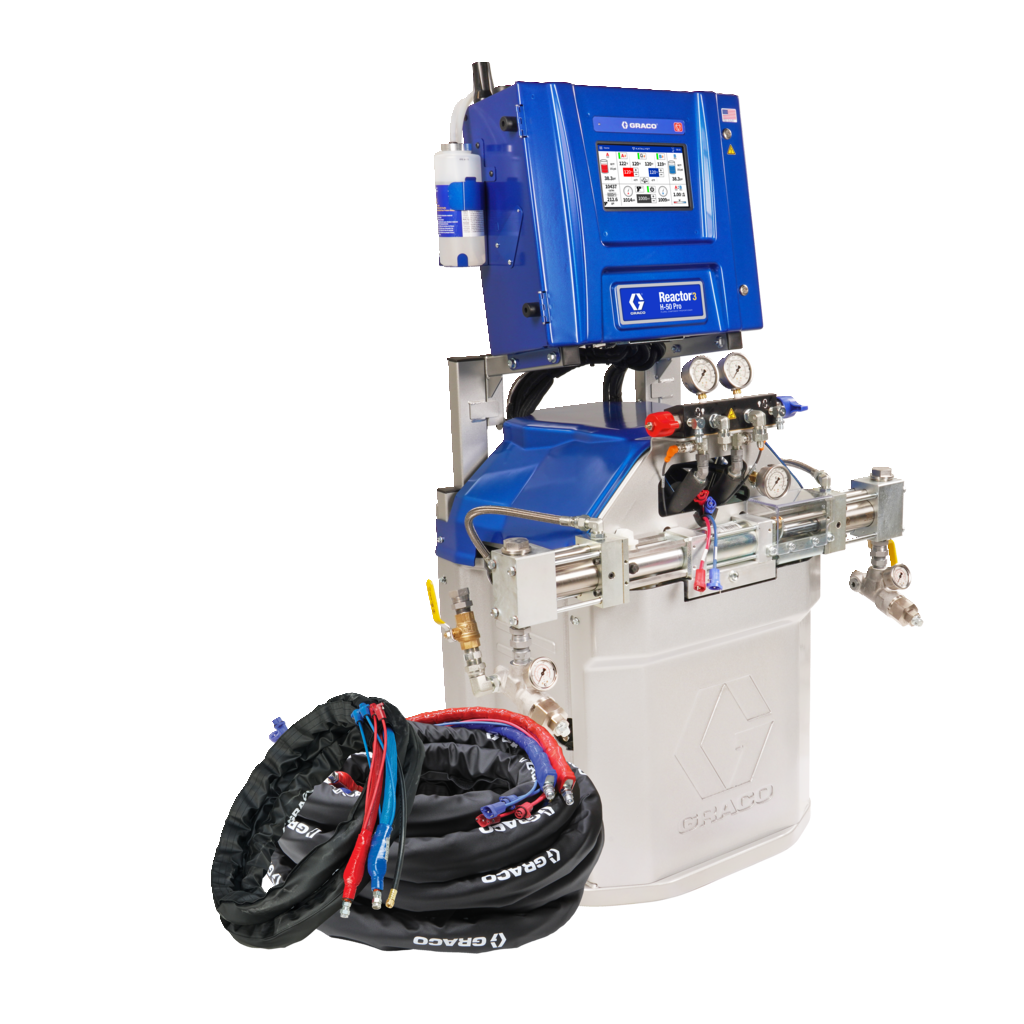

Características de Reactor 3 hidráulico
Modelo Reactor 3 H-30 Elite
Bomba hidráulica de transmisión directa
- Su diseño robusto y simplificado elimina el sistema de volante de inercia y correa para reducir el mantenimiento
- Tamaño más compacto
- Reducción del ruido
Línea de bomba horizontal
- Bombas de desplazamiento positivo
- Mantenimiento sencillo
- Larga vida útil
- Cambios rápidos y patrón de pulverización suave
- Múltiples tamaños de bomba para dispensación distinta de 1:1
Sistema de refrigeración hidráulico
- Potente ventilador para mantener la temperatura óptima del aceite y prolongar su vida útil
Reactor Connect
- Panel de control e informes en tiempo real mediante conectividad celular
- Antena celular mejorada
- Nueva antena GPS
- Ubicación GPS disponible en Reactor Connect
- Denominación de trabajos y generación de informes
Nuevo módulo de pantalla avanzada (ADM) táctil
- Nueva interfaz de pantalla táctil de gran tamaño
- Manejo y navegación intuitivos
- Todas las operaciones de pulverización desde una misma pantalla
- Control electrónico de presión (modelos Elite)
Nuevo control independiente de mangueras
- Controla los materiales A y B a diferentes temperaturas para mejorar el equilibrio de la presión y optimizar el rendimiento
Caudalímetros de engranajes ovalados
- Verifica la relación de fluido
- Proporciona datos sobre la relación en tiempo real: mostrados en el ADM y en Reactor Connect
- Precisión para gran diversidad de viscosidades de fluidos
Diseño de bastidor compacto
- La reducción del tamaño ofrece espacio adicional para colocar su equipo
- El diseño compacto protege los caudalímetros y las conexiones de manguera contra posibles daños en su equipo
Calentadores híbridos R3
- Diseño de calentamiento robusto
- Calienta materiales de forma rápida y eficaz
- Mantiene los puntos de ajuste de temperatura a caudales máximos
¿Qué sistema necesita?
Elija el modelo de Reactor 3 que mejor se adapte a usted
 |
 Standard |
 Pro |
 Elite |
|
| CARACTERÍSTICAS | ||||
| Pantalla táctil de ADM | ✓ | ✓ | ✓ | |
| Motor sin escobillas ((solo eléctrico) | ✓ | ✓ | ✓ | |
| Bomba de lubricante ISO activa (solo eléctrico) | ✓ | ✓ | ✓ | |
| Descarga de datos con USB | ✓ | ✓ | ✓ | |
| Filtros de entrada simples (coladores en Y) | ✓ | |||
| Filtros de entrada grandes de fácil acceso | ✓ | ✓ | ||
| Válvulas de recirculación pequeñas | ✓ | |||
| Válvulas de recirculación grandes | ✓ | ✓ | ||
| Opciones de calentador grande | ✓ | ✓ | ||
| Módulo celular de Reactor Connect | ✓ | ✓ | ||
| Varillas de nivel de bidones | ✓ | ✓ | ||
| Control total del sistema Katalyst | ✓ | |||
| Seguridad de relación | ✓ | |||
| Sensores de presión y temperatura de entrada | ✓ | |||
| Panel de control del generador | ✓ | |||
| Optimizado para bombas de transferencia Core | ✓ | |||
| Control electrónico de presión (solo hidráulico) | ✓ | |||
| SOFTWARE | ||||
| Calentamiento independiente de las mangueras A y B | ✓ | ✓ | ✓ | |
| Modo de control de resistencia | ✓ | ✓ | ✓ | |
| Equilibrio automático de presión | ✓ | ✓ | ||
| Gestión de potencia eléctrica | ✓ | ✓ | ||
| Actualizaciones automáticas de software mediante conexión celular | ✓ | ✓ | ||
| Smart Control (solo eléctrico) | ✓ | |||
| Smart Supply | ✓ | |||
| Pasarela de E/S | ✓ | ✓ | ✓ | |
| Seguimiento de registro de trabajos | ✓ | ✓ | ||
| INCLUYE | ||||
| Disponibilidad de paquetes de mangueras calefactadas externamente (EH) | Sí | Sí | Sí | |
| Disponibilidad de paquetes de mangueras calefactadas internamente (IH) | Sí | Sí | Sí | |
| Longitud de manguera flexible | 3 m en paquetes EH, 6 m en paquetes IH |
3 m en paquetes EH, 6 m en paquetes IH |
6 m | |
| Paquete de manguera individual calefactada internamente | Paquetes de 1 EH o IH de 15 m | Paquetes de 1 EH o IH de 15 m | Paquetes de 1 EH o IH de 15 m | |
| Paquete de múltiples mangueras calefactadas (solo eléctrico) | Paquete de 4 EH de 15 m, paquete de 2 IH de 30 m | Paquete de 4 EH de 15 m, paquete de 2 IH de 30 m | Paquete de 4 EH de 15 m, paquete de 2 IH de 30 m | |
| Paquete de múltiples mangueras calefactadas (solo hidráulico) | H-30/H-XP2: Paquete de 4 EH de 15 m H-50/H-XP3: Paquete de 6 EH de 15 m H-30/H-XP2: Paquete de 2 IH de 30 m H-50/H-XP3: Paquete de 3 IH de 30 m |
H-30/H-XP2: Paquete de 4 EH de 15 m H-50/H-XP3: Paquete de 6 EH de 15 m H-30/H-XP2: Paquete de 2 IH de 30 m H-50/H-XP3: Paquete de 3 IH de 30 m |
||
| Disponibilidad de paquetes con bombas Core | No | No | Sí | |
VÍDEO: Cómo elegir el modelo de Reactor 3
Opciones de pulverización de espuma
Standard |
Pro |
Elite |
||||||||||||||||
| Modelo de Reactor 3 | E-20 | E-30 | E-20 | E-30 | H-30 | H-50 | E-20 | E-30 | H-30 | H-50 | ||||||||
| Interruptor de | 1,8 CV | 2,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV | ||||||||
| Caudal máx. | 2 gpm | 3 gpm | 2 gpm | 3 gpm | 30 lb/min | 54 lb/min | 2 gpm | 3 gpm | 30 lb/min | 54 lb/min | ||||||||
| Presión máx. | 2000 psi | 2000 psi | 2000 psi | 2000 psi | 2000 psi | |||||||||||||
| Calent. principal | Bloque sencillo 7 kW | Bloque sencillo 10 kW | Bloque sencillo 7 kW | Bloque sencillo 10 kW | Bloque sencillo 10 kW | Bloque doble 15 kW | Bloque doble 15 kW | Bloque doble 20 kW | Bloque sencillo 10 kW | Bloque doble 15 kW | Bloque doble 15 kW | Bloque doble 20 kW | ||||||
| Tamaño de la bomba | 140 cc | 140 cc | ||||||||||||||||
| Longitud máxima de la manguera | 67 m | 97 m | 67 m | 97 m | 97 m | 128 m | 67 m | 97 m | 97 m | 128 m | ||||||||
Opciones de poliurea
Standard |
Pro |
Elite |
||||||||
| Modelo de Reactor 3 | E-XP1 | E-XP2 | E-XP1 | E-XP2 | H-XP2 | H-XP3 | E-XP1 | E-XP2 | H-XP2 | H-XP3 |
| Motor sin escobillas | 1,8 CV | 2,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV | 1,8 CV | 2,5 CV | 4 CV | 7,5 CV |
| Caudal máx. | 1,5 gpm | 2 gpm | 1,5 gpm | 2 gpm | 1,8 gpm | 3 gpm | 1,5 gpm | 2 gpm | 1,8 gpm | 3 gpm |
| Presión máx. | 3000 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi |
| Calent. principal | Bloque sencillo 10 kW | Bloque doble 15 kW | Bloque sencillo 10 kW | Bloque doble 15 kW | Bloque doble 15 kW | Bloque doble 20 kW | Bloque sencillo 10 kW | Bloque doble 15 kW | Bloque doble 15 kW | Bloque doble 20 kW |
| Tamaño de la bomba | 80 cc | 80 cc | ||||||||
| Longitud máxima de la manguera | 67 m | 97 m | 67 m | 97 m | 97 m | 128 m | 67 m | 97 m | 97 m | 128 m |
Nuevo control de pantalla táctil
Más fácil de controlar y acceder a la información
La nueva interfaz, de mayor tamaño, ofrece operaciones sencillas en la pantalla táctil y facilita el manejo del Reactor. Todos los datos y controles de pulverización necesarios se encuentran en una misma pantalla, por lo que esta resulta intuitiva y fácil de entender. Los nuevos menús de configuración ofrecen más controles que nunca para que los propietarios y gerentes puedan optimizar la máquina según las necesidades de su negocio.
Temperaturas de manguera independientes
Las temperaturas de las mangueras seguirán los puntos de ajuste de los materiales A y B para ayudar a optimizar el patrón de pulverización y el rendimiento de los materiales
Inteligencia del material de entrada
Consulte rápidamente la temperatura, la presión y el volumen que queda de materiales A y B
Punto de ajuste de temperatura del fluido A
- Operaciones simplificadas con solo dos puntos de ajuste de temperatura
- Con las mangueras calefactadas de forma independiente, el material A se calienta a la temperatura de ajuste exacta
Seguridad de relación
Cuando disponga de caudalímetros, consulte el rendimiento de la relación en tiempo real
Modos del sistema
Cambie rápidamente entre los modos de pulverización, avance lento y estacionamiento con solo pulsar un botón
Katalyst
El logotipo de Katalyst aparece cuando el sistema tiene todo el software de Katalyst habilitado y el hardware instalado
Equilibrio automático de presión
Reactor ajusta automáticamente las temperaturas para optimizar las presiones de los fluidos y el rendimiento
Contador de ciclos
El nuevo contador de ciclos en modo Jog (avance lento) y el temporizador de cuenta atrás facilitan la limpieza del sistema y el cambio entre productos químicos
Control electrónico de presión
- Control electrónico de presión en todos los modelos eléctricos y en los modelos hidráulicos Elite
Registros de trabajos
- Guarde el nombre de un trabajo con sus datos de Reactor
- Si el "Registro de trabajos" está habilitado, se le pedirá al usuario que utilice el último nombre de trabajo o que añada uno nuevo
- Disponibilidad de informes de trabajo en Reactor Connect
- Los informes pueden combinar datos de trabajos, aunque el trabajo de pulverización se realizase en días diferentes y con distintos Reactors
La imagen mostrada representa un modelo Elite.
Reactor Connect
La monitorización remota está siempre al alcance de la mano
Reactor Connect está diseñada tanto para usuarios como para propietarios/administradores. Use Reactor Connect para controlar las relaciones, recibir alertas y ver datos directamente desde su smartphone. De este modo, los propietarios/gerentes pueden supervisar los equipos, acceder a informes, solucionar problemas desde cualquier lugar y hacer que el personal pueda volver a trabajar rápidamente.
Funciones de la aplicación Reactor Connect

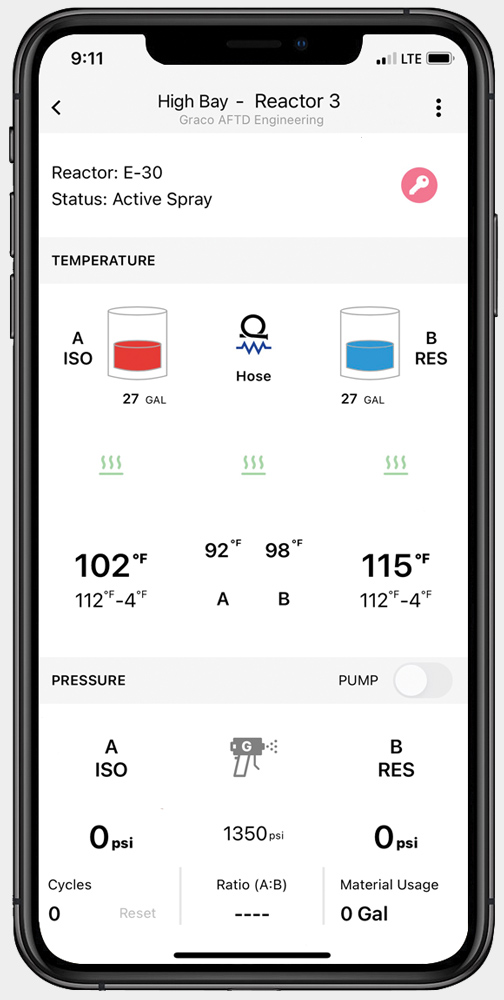

Pantalla de Reactor Connect
- Ajuste la temperatura y los puntos de presión
- Consulte el nivel de los bidones
- Active y desactive las zonas térmicas
- Vea y restablezca el contador de ciclos/consumo de material
- Encienda y apague el sistema
- Encienda y apague la bomba
- Alterne entre los modos de pulverización, estacionamiento y avance lento (Jog)
- Consulte la relación
PANEL DE CONTROL MULTISISTEMA
- Estado actual del Reactor
- Tiempo de "funcionamiento" diario
- Tiempo de "pulverización" diaria
- Consumo de material diario

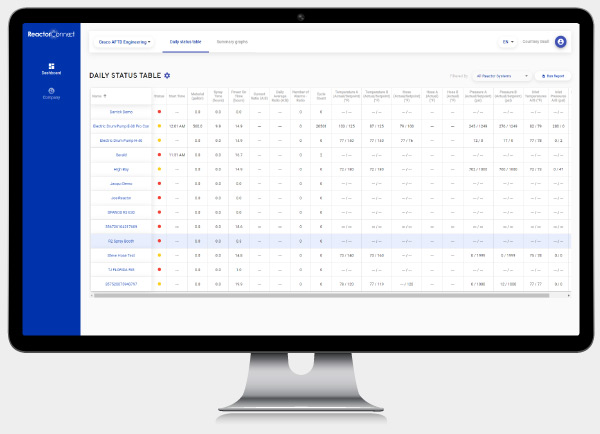

Funciones del sitio web de Reactor Connect
Interfaz en línea
- Cree cuentas de usuario, perfiles de empresa y usuarios
- Asigne Reactors a sus cuentas
- Análisis avanzado de dosificadores Reactor
- Controle el acceso
- Mapas de ubicación GPS
- Informes resumidos automatizados
- Informes personalizados

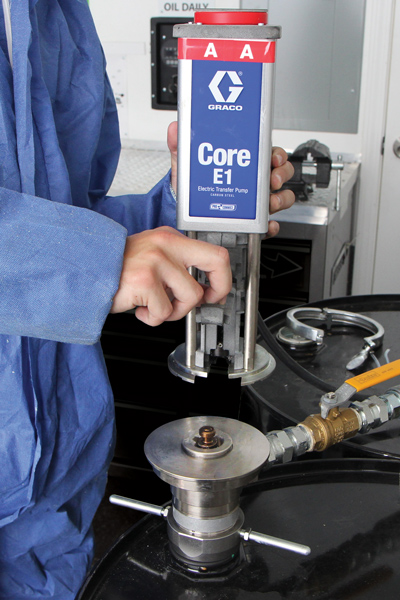

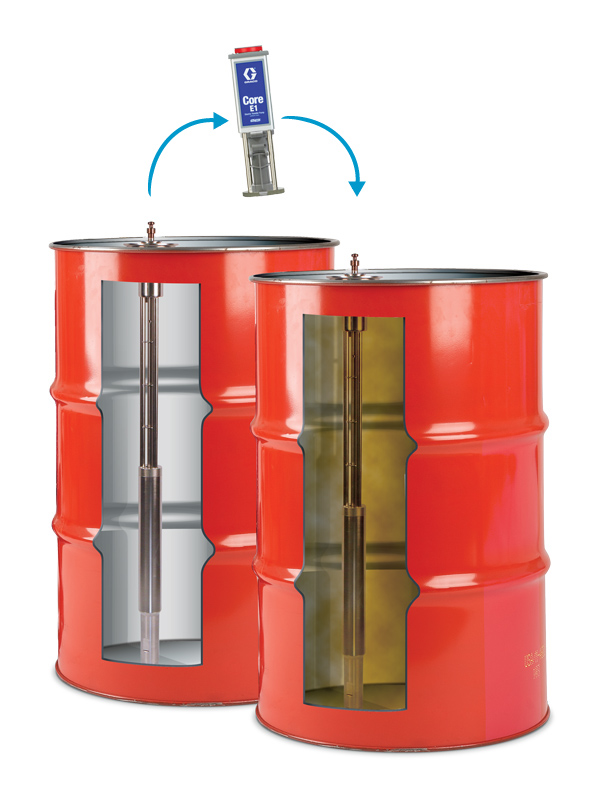

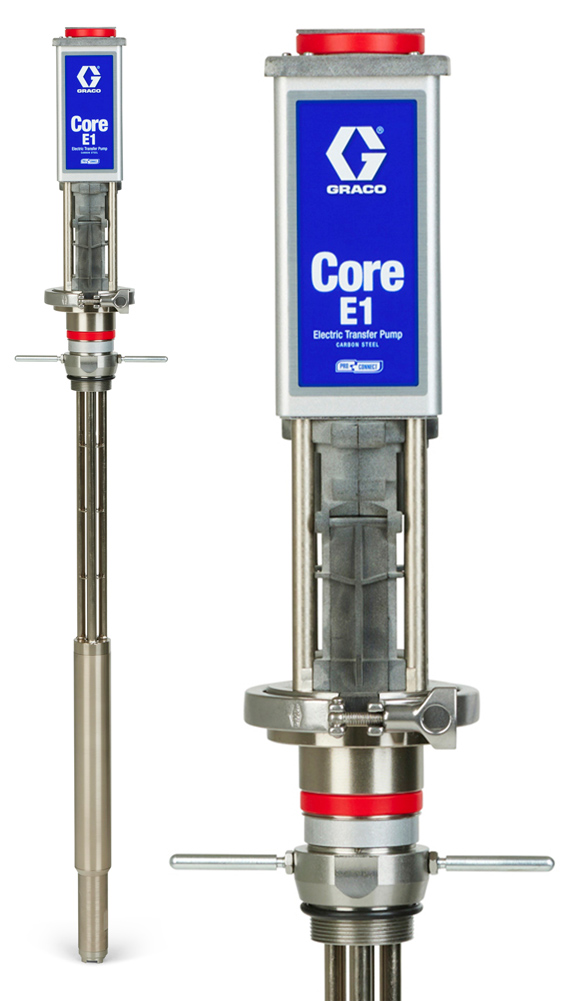

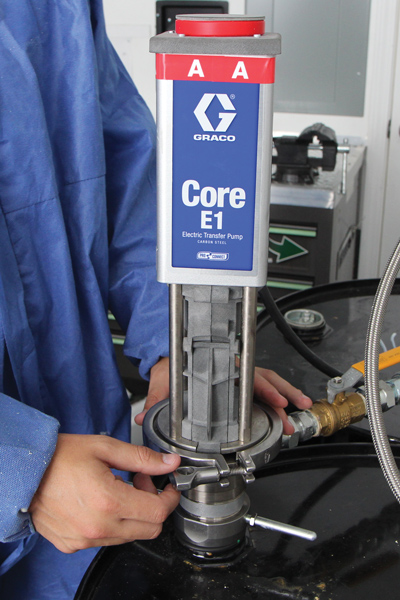

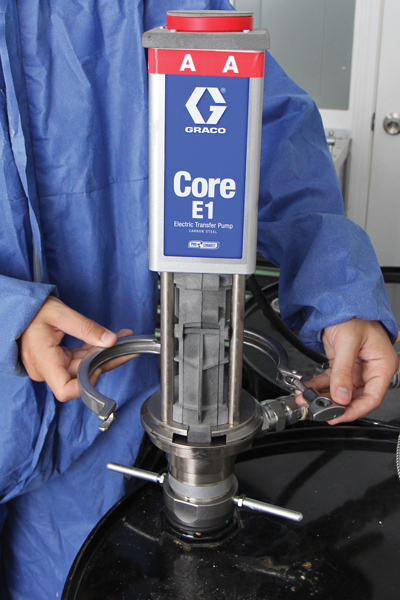

Bombas de transferencia eléctricas Core
Potentes, silenciosas, inteligentes
Póngase al corriente con las NUEVAS y revolucionarias bombas de transferencia eléctricas Core de Graco; diseñadas para optimizar el suministro de material y reducir al mínimo el tiempo de inactividad. Las nuevas bombas eléctricas, más silenciosas y fáciles de manejar que las bombas neumáticas tradicionales, pueden comunicarse con el Reactor 3 para ofrecer un sistema totalmente conectado.
NUEVO APAGADO DE LA BOMBA DE SUMINISTRO
Detecta cuando un bidón está vacío y apaga automáticamente las bombas de transferencia y el dosificador Reactor 3 antes de que se produzcan daños, como la entrada de aire en el sistema, que pudiera comprometer la relación.
NUEVO SMART SUPPLY
El software monitoriza y ajusta automáticamente las presiones de entrada del dosificador Reactor 3 para optimizar la alimentación de material y el rendimiento en base a la relación. Mantiene la presión de entrada entre 5,5-13,8 bar (80-200 psi), incrementando la potencia a los motores eléctricos de la bomba de transferencia cuando es necesario. Consiga un suministro inteligente cuando utilice las bombas Core con un modelo Reactor 3 Elite.
6 veces más silenciosa
La bomba Core E1 es hasta 6 veces más silenciosa que las bombas neumáticas. Esto equivale a reducir el ruido que hace su equipo para que deje de ser tan fuerte como el de una motocicleta y sea como el de un coche.
VÍDEO: La NUEVA bomba de transferencia Core
Con nuestra exclusiva tecnología ProConnect, puede desconectar rápidamente el motor de la base de la bomba y transferir fácilmente la bomba de un bidón a otro, incluso en el caso de equipos con poca altura de techo. Ya no hace falta pagar por equipos más altos o tener que inclinar el bidón para sacar la bomba. ProConnect está disponible tanto en las bombas Core como T4.
SUGERENCIA: Haga que se instale una base de bomba adicional en su equipo para que el cambio de bidón sea aún más rápido y limpio.
Conexiones simplificadas
Conectar el motor a la base es tan fácil como seguir tres pasos.
Paso 1: Aflojar la manija en T
Paso 2: Abrir la abrazadera de la bomba
Paso 3: Deslizar el motor eléctrico para sacarlo
Mangueras calefactadas Xcelerator
Calentamiento más rápido, más ligereza, mayor flexibilidad
Las nuevas mangueras calefactadas Xcelerator de Graco ofrecen más opciones y más control que nunca. Todas las mangueras Xcelerator están diseñadas para proporcionar un control total e independiente de las temperaturas A y B. Esto permite un equilibrio de presión más preciso y un mayor rendimiento del material. La nueva y robusta construcción ofrece una vida útil más prolongada y necesita menos mantenimiento.
Manguera calefactada internamente, 30 m
- Control de temperatura A y B totalmente independiente
- Opciones de calentamiento interno y externo
- Las mangueras calefactadas internamente están disponibles en longitudes de 15 m y 30 metros:
Reduce al mínimo las conexiones eléctricas y de fluido - Optimizada para el modo de control de resistencia:
Reduce el mantenimiento y los problemas al no necesitar cables ni sensores
Manguera calefactada externamente, 15 m
Nueva manguera calefactada internamente
Las conexiones más pequeñas y ligeras del sector
El diseño robusto y compacto permite que el elemento calefactor entre/salga de la corriente de fluido en cada unión de manguera sin añadir un tamaño o peso significativo.
Alambre calefactor
El alambre calefactor está situado en el diámetro interior de la manguera para tener un contacto directo con el material y calentar rápido
Tuerca/férula/junta tórica/casquillo de la junta de sellado del alambre
Estos componentes permiten la transición del alambre calefactor fuera del fluido y proporcionan un sellado adecuado
Conector crimpado
Conecta el alambre calefactor con el alambre multitrenzado que permite conectar la alimentación eléctrica de la manguera entre las uniones de la misma
Conexiones de manguera que son ligeras y robustas. Diseñadas para proporcionar conexiones eléctricas sólidas y fiables y con chaveta propia para evitar conexiones incorrectas.
Experiencias del cliente
Por qué comprar Reactor 3
Productividad y rentabilidad optimizadas
Más rápido, más ligero y más fácil con el sistema de comunicación
Rendimiento automatizado en base a la relación
Dónde comprar
Encuentre un distribuidor autorizado de Graco cerca de usted
Contactar con un experto
   |
