Reactor 3
Dosificador de espuma pulverizada & poliurea
Reactor 3
Totalmente conectado desde el tambor a la pistola
Actualice su equipo con el nuevo Reactor 3, el dosificador de espuma pulverizado y poliurea más avanzado. Gracias a la conectividad inteligente desde el tambor a la pistola, Reactor 3 optimiza los parámetros de pulverización, garantiza una perfecta uniformidad de proporciones y simplifica el flujo de trabajo. Disponible en modelos eléctricos e hidráulicos, está fabricado para manejar cualquier aplicación con facilidad. Experimente la puesta en marcha, la operación y el mantenimiento más sencillos mientras lleva el rendimiento de su pulverización al siguiente nivel.
El último dosificador Reactor 3
Reactor 3 hidráulico: Las mismas funciones avanzadas del Reactor 3 y más...
✓ Control electrónico de presión para modelos Elite
✓ Bomba hidráulica de transmisión directa✓ Nombres & informes del registro de trabajos✓ Comunicación de E/S de puerta de enlace
Los dosificadores Reactor 3 hidráulicos de Graco están basados en el sólido legado & rendimiento de los modelos Reactor hidráulicos y hoy incorporan características avanzadas de la plataforma del Reactor 3 eléctrico. Diseñado para aplicaciones de construcción, como tejados y proyectos residenciales y comerciales, así como para aplicaciones OEM en la planta, ofrece un rendimiento, durabilidad y rentabilidad inigualables.
Rendimiento en relación automatizado
En el sistema Reactor 3, todos los componentes, desde el tambor a la pistola, pueden estar completamente conectados. El dosificador Reactor 3 eléctrico de Graco se comunica con todos los componentes para un control de la relación, un suministro de material, un control de temperatura perfectos... lo que garantiza el mejor rendimiento y reduce al mismo tiempo el riesgo de resultados subóptimos o problemas de salud.
Más rápido, más ligero & más fácil
Trabajar con el sistema Reactor 3 es un sueño. Conseguirá hacer más trabajo con menos esfuerzo. La pantalla táctil facilita la operación y el monitoreo. Puede trasladar fácilmente todo el equipo donde lo necesite gracias a la reducción del peso, el tamaño y los requisitos de alimentación de Reactor.
Productividad y rentabilidad optimizadas
El uso de Reactor 3 le permite optimizar la productividad y obtener un rendimiento alto y constante sin un desperdicio excesivo. Disfrute de los menores costos de puesta en marcha gracias a un generador, un compresor y un equipo más pequeños. El control y monitoreo remotos, los rápidos cambios de bomba y el menor tiempo de inactividad en el trabajo le permiten disfrutar de un sustancial aumento de la productividad.
Sistema completo Reactor 3
El sistema de espuma pulverizada y poliurea más avanzado del mundo
Bombas de transferencia Core
Diseñadas para optimizar el material suministrado y minimizar el tiempo de inactividad. Más silenciosas que las bombas neumáticas típicas y, además, capaces de comunicarse con Reactor 3 para crear un sistema totalmente conectado.

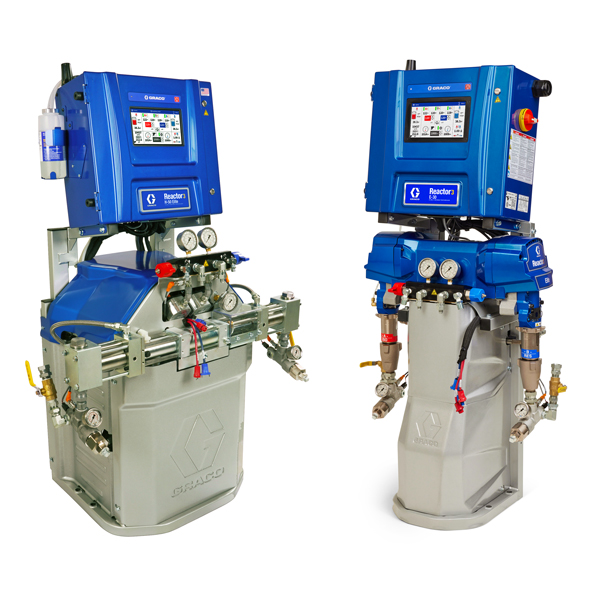

Dosificador Reactor 3
Disponible en versiones eléctrica e hidráulica, el dosificador Reactor 3 se comunica con todo el sistema para simplificar las operaciones, mejorar el rendimiento y reducir el mantenimiento. Si busca un sistema silencioso y eficiente o algo que pueda manejar aplicaciones de alto rendimiento, ahora tiene un dosificador adecuado para cada trabajo.
Reactor Connect
Controle su sistema con Reactor Connect y sea más productivo. Acceda a su Reactor directamente desde la pistola. Controle y ajuste su dosificador y manténgase pulverizando. Sin complicaciones. Esto significa que podrá hacer más en el día, con menos tiempo de inactividad y mejor rendimiento.

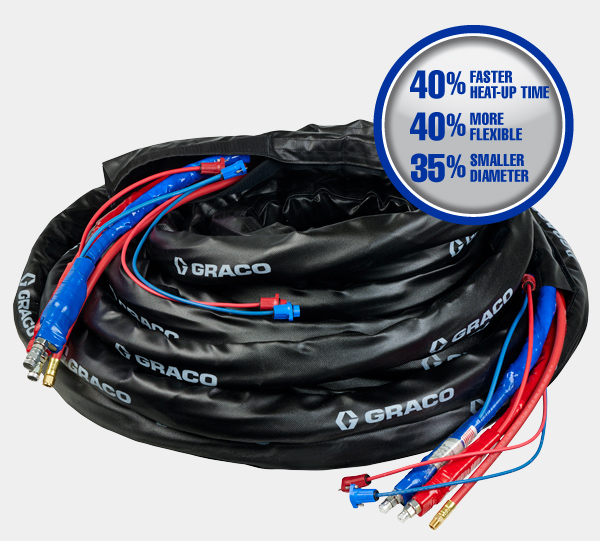

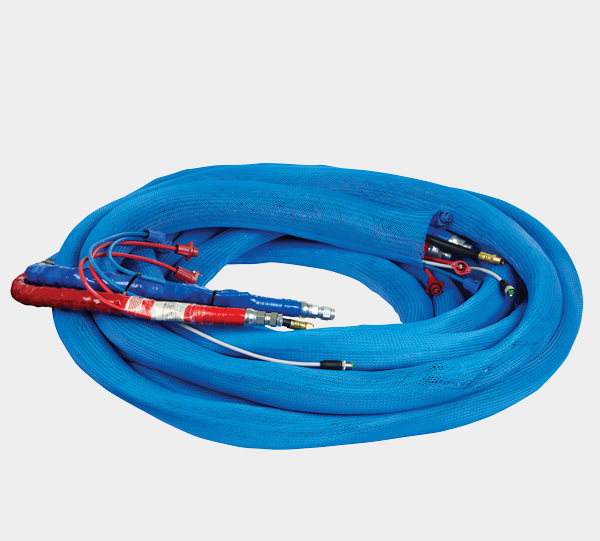

Manguera calefactada Xcelerator
La temperatura de las mangueras calefactadas interna o externamente se controla de manera independiente. Las mangueras calefactadas internamente se calientan 40% más rápido, son 40% más flexibles y tienen un diámetro 35% menor, lo que significa que son más ligeras y cómodas de usar que las mangueras calefactadas externamente tradicionales. Las mangueras calefactadas internamente están ahora disponibles en longitudes de 50 y 100 pies para minimizar el peso y las conexiones de fluido.
Control Katalyst para Reactor 3
Ayuda a eliminar las principales causas de situaciones fuera de relación de mezcla
Katalyst, el nuevo software de Reactor 3, brinda el nivel más alto de inteligencia del sistema para optimizar la pulverización, eliminar los problemas de relación y mejorar el rendimiento a fin de ofrecer resultados de calidad en todo momento.
PROBLEMA: Hay aire en el flujo del fluido
KATALYST: Apaga automáticamente el sistema cuando el material se ha agotado para que no ingrese aire al sistema de fluido
PROBLEMA: Alimentación incorrecta de material al Reactor
KATALYST: Ajusta automáticamente la potencia de las bombas para asegurar siempre una alimentación de material óptima al Reactor, por ejemplo, ayudando a eliminar problemas relacionados con materiales fríos
El único sistema totalmente conectado desde el tambor a la pistola
Para activar Katalyst System Intelligence se requiere el modelo Reactor 3 Elite con bombas de transferencia Core. Los modelos Standard y Pro pueden actualizar el hardware para activar Katalyst System Intelligence.
Características del Reactor 3 eléctrico
Reactor 3 modelo E-30 Elite
Nueva bomba de lubricación ISO
- Sistema de lubricación ISO activo con bomba peristáltica
- La circulación temporizada automática mejora la vida útil del TSL
- Mantenimiento reducido (sin válvulas de retención)
- Envase de lubricante ISO nuevo más grande y fácil de cambiar
Nuevo colector de fluido:
Rediseñado con válvulas de fluido laterales para facilitar el giro y mejorar el control
Nuevos filtros de entrada
- Nuevo diseño de fácil mantenimiento
- Área de filtro dos veces mayor
- Sensores de temperatura y presión independientes para lecturas de temperatura más precisas
Reactor Connect
- Panel en tiempo real e informes a través de conectividad celular
- Antena celular mejorada
- Nueva antena de GPS
- Localización por GPS disponible en Reactor Connect
Nuevo módulo de pantalla táctil avanzado (ADM)
- Nueva interfaz táctil de gran tamaño
- Operación y navegación intuitivos
- Todas las operaciones de pulverización desde una pantalla
Nuevo control de manguera independiente
- Control de los materiales A y B a diferentes temperaturas para mejorar el equilibrio de la presión
- Optimiza el rendimiento
Nuevo diseño eléctrico avanzado
- Motor sin escobillas para mejorar la presión y el flujo
- Nuevos tableros de control de temperatura para el calentamiento independiente de las mangueras
- Puentes para cambiar fácilmente entre voltajes

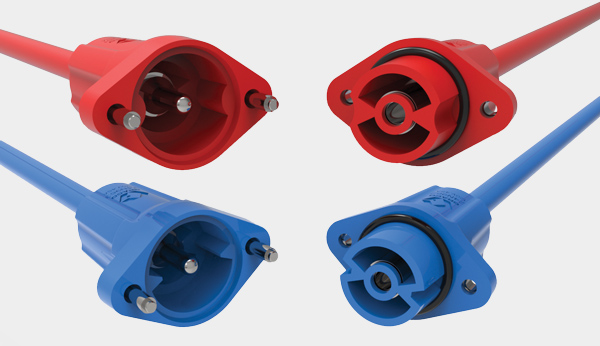

- Los robustos conectores de manguera eléctricos homologados por UL vienen codificados por colores y con chavetas para un montaje a prueba de errores
- Exclusivo del nuevo Reactor 3: conexión con motores Nivel 4 para el diagnóstico de motores ADM
Tamaño reducido
- Ocupa menos espacio y deja más espacio en su equipo
- Su diseño compacto protege los medidores de flujo y las conexiones de manguera de daños en su equipo

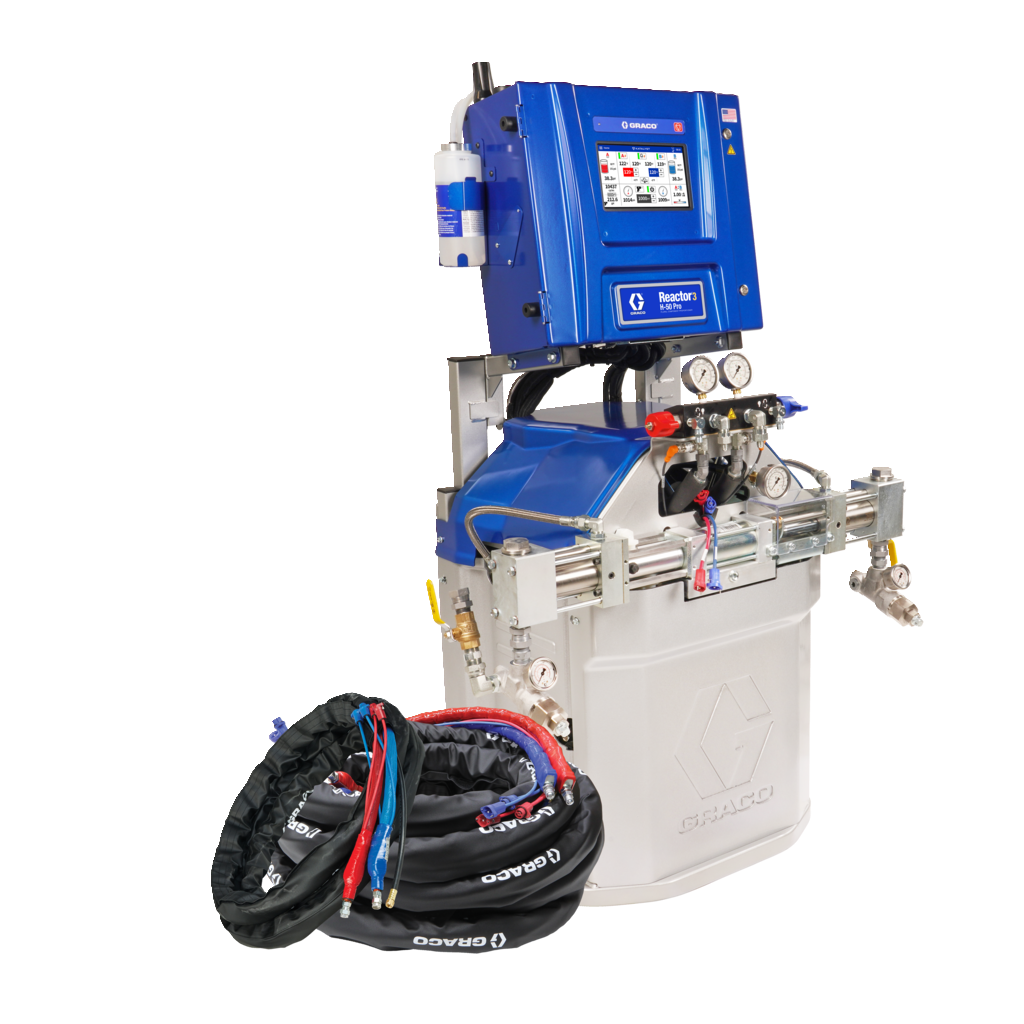

Características del Reactor 3 hidráulico
Reactor 3 modelo H-30 Elite
Bomba hidráulica de transmisión directa
- El diseño robusto y simplificado elimina el sistema de volante y correas para reducir el mantenimiento
- Tamaño más compacto
- Menos ruido
Línea de bomba horizontal
- Bombas de desplazamiento positivo
- Fácil mantenimiento
- Larga vida útil
- Transiciones y patrón de pulverización suaves
- Múltiples tamaños de bomba para dispensado distinto a 1:1
Sistema de enfriamiento hidráulico
- Potente ventilador para mantener la temperatura óptima del aceite y prolongar su vida útil
Reactor Connect
- Panel en tiempo real e informes a través de conectividad celular
- Antena celular mejorada
- Nueva antena de GPS
- Localización por GPS disponible en Reactor Connect
- Posibilidad de nombrar trabajos y obtener informes
Nuevo módulo de pantalla táctil avanzado (ADM)
- Nueva interfaz táctil de gran tamaño
- Operación y navegación intuitivos
- Todas las operaciones de pulverización desde una pantalla
- Control electrónico de presión (modelos Elite)
Nuevo control de manguera independiente
- Controle los materiales A y B a diferentes temperaturas para mejorar el balance de presión
Caudalímetros de engranajes ovalados
- Verifica la relación de fluido
- Proporciona datos de relación en tiempo real: se muestran en el ADM y en Reactor Connect
- Precisión para una amplia gama de viscosidades de fluido
Diseño de bastidor compacto
- Ocupa menos espacio y deja más espacio en su equipo
- Su diseño compacto protege los medidores de flujo y las conexiones de manguera de daños
Calentadores híbridos R3
- Diseño de calentamiento robusto
- Calienta materiales de forma rápida y eficiente
- Mantiene los puntos de ajuste de temperatura a los caudales máximos
¿Qué sistema es el adecuado para usted?
Elija el modelo de Reactor 3 que mejor se adapte a usted
 |
 Estándar |
 Pro |
 Elite |
|
| CARACTERÍSTICAS | ||||
| Pantalla táctil ADM | ✓ | ✓ | ✓ | |
| Motor sin escobillas (solo eléctrico) | ✓ | ✓ | ✓ | |
| Bomba de lubricación ISO activa (solo eléctrica) | ✓ | ✓ | ✓ | |
| Descarga de datos con USB | ✓ | ✓ | ✓ | |
| Filtros de entrada simples (coladores en “Y”) | ✓ | |||
| Filtros de entrada grandes de fácil acceso | ✓ | ✓ | ||
| Válvulas de recirculación pequeñas | ✓ | |||
| Válvulas de recirculación grandes | ✓ | ✓ | ||
| Opciones de calefactor grande | ✓ | ✓ | ||
| Módulo de celda de Reactor Connect | ✓ | ✓ | ||
| Varillas de medición del tambor | ✓ | ✓ | ||
| Control total del sistema Katalyst | ✓ | |||
| Garantía de relación | ✓ | |||
| Temperatura de entrada & sensores de presión | ✓ | |||
| Tablero de control del generador | ✓ | |||
| Optimizado para bombas de transferencia Core | ✓ | |||
| Control electrónico de presión (solo hidráulico) | ✓ | |||
| SOFTWARE | ||||
| Calefacción de manguera A & B | ✓ | ✓ | ✓ | |
| Modo de control de resistencia | ✓ | ✓ | ✓ | |
| Autobalance de presión | ✓ | ✓ | ||
| Gestión de energía | ✓ | ✓ | ||
| Actualizaciones automáticas de software a través del móvil | ✓ | ✓ | ||
| Control inteligente (solo modelo eléctrico) | ✓ | |||
| Suministro inteligente | ✓ | |||
| E/S de enlace de comunicaciones | ✓ | ✓ | ✓ | |
| Seguimiento del registro de trabajos | ✓ | ✓ | ||
| INCLUYE | ||||
| Paquetes disponibles de mangueras calefactadas externamente (EH) | Sí | Sí | Sí | |
| Paquetes disponibles de mangueras calefactadas internamente (IH) | Sí | Sí | Sí | |
| Longitud de manguera flexible | 10 pies en paquetes EH, 20 pies en paquetes IH |
10 pies en paquetes EH, 20 pies en paquetes IH |
20 pies | |
| Paquete de manguera calefactada simple | Paquetes EH o IH de 1 x 50 pies | Paquetes EH o IH de 1 x 50 pies | Paquetes EH o IH de 1 x 50 pies | |
| Paquete múltiples de mangueras calefactadas (solo eléctricas) | Paquete EH de 4 x 50 pies, paquete IH de 2 x 100 pies | Paquete EH de 4 x 50 pies, paquete IH de 2 x 100 pies | Paquete EH de 4 x 50 pies, paquete IH de 2 x 100 pies | |
| Paquete múltiple de mangueras calefactadas (solo hidráulicas) | H-30/H-XP2: paquete EH de 4 x 50 pies H-50/H-XP3: paquete EH de 6 x 50 pies H-30/H-XP2: paquete IH de 2 x 100 pies H-50/H-XP3: paquete IH de 3 x 100 pies |
H-30/H-XP2: paquete EH de 4 x 50 pies H-50/H-XP3: paquete EH de 6 x 50 pies H-30/H-XP2: paquete IH de 2 x 100 pies H-50/H-XP3: paquete IH de 3 x 100 pies |
||
| Paquetes con bombas básicas disponibles | No | No | Sí | |
MIRAR: Cómo seleccionar su modelo de Reactor 3
Opciones de espuma pulverizada
Estándar |
Pro |
Elite |
||||||||||||||||
| Modelo de Reactor 3 | E-20 | E-30 | E-20 | E-30 | H-30 | H-50 | E-20 | E-30 | H-30 | H-50 | ||||||||
| Motor | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | ||||||||
| Caudal máx. | 2 GPM | 3 GPM | 2 GPM | 3 GPM | 30 lbs/min | 54 lbs/min | 2 GPM | 3 GPM | 30 lbs/min | 54 lbs/min | ||||||||
| Presión máx. | 2000 psi | 2000 psi | 2000 psi | 2000 psi | 2000 psi | |||||||||||||
| Calor primario | Monobloque de 7 kW | Monobloque de 10 kW | Monobloque de 7 kW | Monobloque de 10 kW | Monobloque de 10 kW | Bloque doble de 15 kW | Bloque doble de 15 kW | Bloque doble de 20 kW | Monobloque de 10 kW | Bloque doble de 15 kW | Bloque doble de 15 kW | Bloque doble de 20 kW | ||||||
| Tamaño de la bomba | 140 cc | 140 cc | ||||||||||||||||
| Longitud máxima de la manguera | 220 pies | 320 pies | 220 pies | 320 pies | 320 pies | 420 pies | 220 pies | 320 pies | 320 pies | 420 pies | ||||||||
Opciones de poliurea
Estándar |
Pro |
Elite |
||||||||
| Modelo de Reactor 3 | E-XP1 | E-XP2 | E-XP1 | E-XP2 | H-XP2 | H-XP3 | E-XP1 | E-XP2 | H-XP2 | H-XP3 |
| Motor sin escobillas | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP |
| Caudal máx. | 1.5 GPM | 2 GPM | 1.5 GPM | 2 GPM | 1.8 GPM | 3 GPM | 1.5 GPM | 2 GPM | 1.8 GPM | 3 GPM |
| Presión máx. | 3000 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi |
| Calor primario | Monobloque de 10 kW | Bloque doble de 15 kW | Monobloque de 10 kW | Bloque doble de 15 kW | Bloque doble de 15 kW | Bloque doble de 20 kW | Monobloque de 10 kW | Bloque doble de 15 kW | Bloque doble de 15 kW | Bloque doble de 20 kW |
| Tamaño de la bomba | 80 cc | 80 cc | ||||||||
| Longitud máxima de la manguera | 220 pies | 320 pies | 220 pies | 320 pies | 320 pies | 420 pies | 220 pies | 320 pies | 320 pies | 420 pies |
Nuevo control de pantalla táctil
Mayor facilidad de control y acceso a la información
La nueva interfaz de mayor tamaño ofrece operaciones simples en la pantalla táctil y facilita el manejo del Reactor. Toda la información y el control de pulverización que se requieren se encuentran en una sola pantalla, lo que se traduce en una operación intuitiva y fácil de entender. Los nuevos menús de configuración incluyen más controles que nunca para que propietarios y administradores optimicen la máquina según las necesidades de su negocio.
Temperaturas de manguera independientes
Las temperaturas de las mangueras seguirán los puntos de ajuste de los materiales A y B para optimizar el patrón de pulverización y maximizar el rendimiento de los materiales
Inteligencia de material de entrada
Vea rápidamente la temperatura, la presión y el volumen del material restante A y B
Punto de ajuste de temperatura de fluido A
- Operación simplificada con solo dos puntos de ajuste de temperatura
- Con mangueras calefactadas de manera independiente, el material A se calienta a la temperatura exacta que determine
Garantía de relación
Cuando disponga de caudalímetros, visualice el rendimiento de la relación en tiempo real
Modos del sistema
Cambie rápidamente entre los modos pulverizar, operación lenta y estacionar con solo presionar un botón
Katalyst
El logo de Katalyst aparece cuando el sistema tiene todo el software Katalyst activado y el hardware instalado
Autobalance de presión
Reactor ajusta automáticamente las temperaturas para optimizar las presiones y el rendimiento del fluido
Contador de ciclos
El nuevo contador de ciclos en modo de corrida lenta y el temporizador de cuenta regresiva facilitan el lavado del sistema y el cambio entre productos químicos
Control de presión electrónico
- Control electrónico de la presión en todos los modelos eléctricos y en los modelos Elite hidráulicos
Registros de trabajo
- Guarde el nombre del trabajo con sus datos de Reactor
- Si el "registro de trabajos" está activado, se pedirá al usuario que utilice el nombre del último trabajo o que agregue uno nuevo
- Informes de trabajo disponibles en Reactor Connect
- Los informes pueden combinar datos de trabajos, incluso si el trabajo de pulverización se realizó en días diferentes y con diferentes unidades Reactor
La imagen representa un modelo Elite.
Reactor Connect
Monitoreo remoto siempre al alcance
Reactor Connect está diseñado tanto para pulverizadores como para propietarios/administradores. Utilice Reactor Connect para monitorear las relaciones, recibir alertas y ver los datos directamente desde su smartphone. Como resultado, los propietarios y administradores pueden monitorear los equipos, acceder a informes, solucionar problemas desde cualquier lugar y hacer que el personal vuelva al trabajo rápidamente.
Denominación de trabajos en Reactor Connect
Denominación de trabajos
- Cree nombres de trabajo para proyectos individuales
- Seguimiento y organización de informes en diferentes trabajos y máquinas
Funcionalidades de la aplicación Reactor Connect

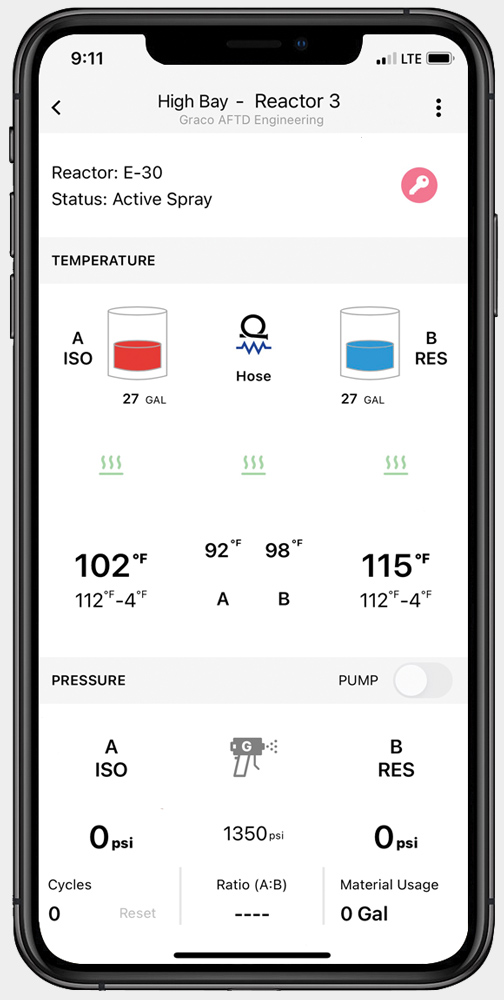

Pantalla de Reactor Connect
- Ajuste la temperatura y los puntos de presión
- Visualice los niveles de los tambores
- Active y desactive las zonas de calor
- Visualice y restablezca el contador de ciclos/uso de material
- Encienda/apague el sistema
- Encienda/apague la bomba
- Alterne entre los modos pulverizar/estacionar/corrida lenta
- Visualice la relación
PANEL DE CONTRO MULTISISTEMA
- Estado actual del Reactor
- Hora de "encendido" diaria
- Tiempo de "pulverización" diario
- Consumo de material diario

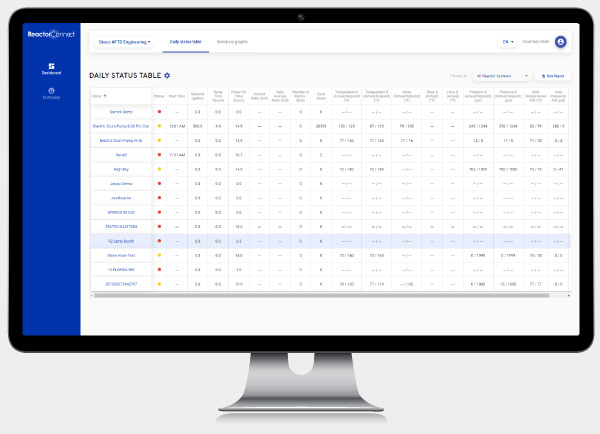

Características del sitio web de Reactor Connect
Interfaz en línea
- Crear cuentas de usuario, perfiles de empresa y usuarios
- Asignar unidades Reactor a su empresa
- Análisis avanzado de unidades Reactor
- Controlar acceso
- Mapas de localización GPS
- Informes de resumen automatizados
- Informes personalizados

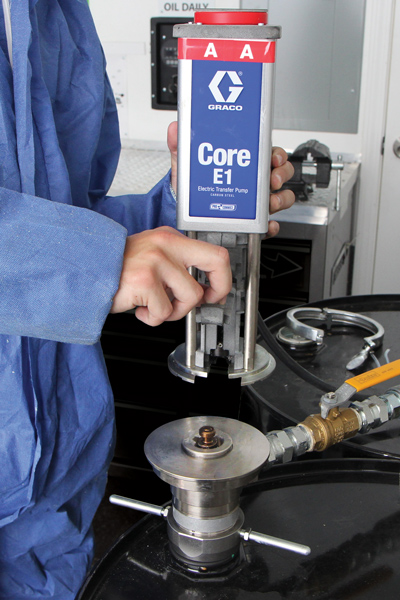

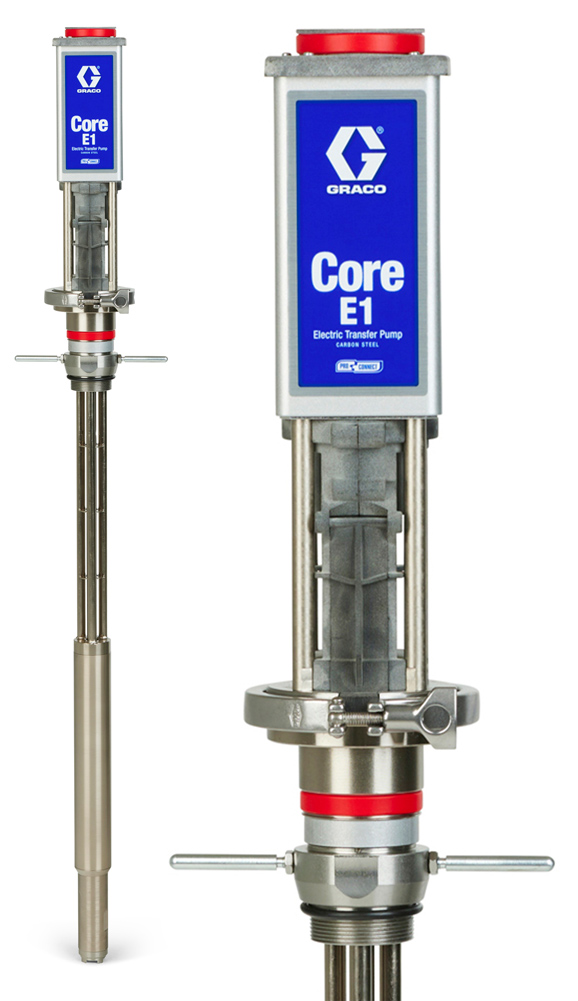

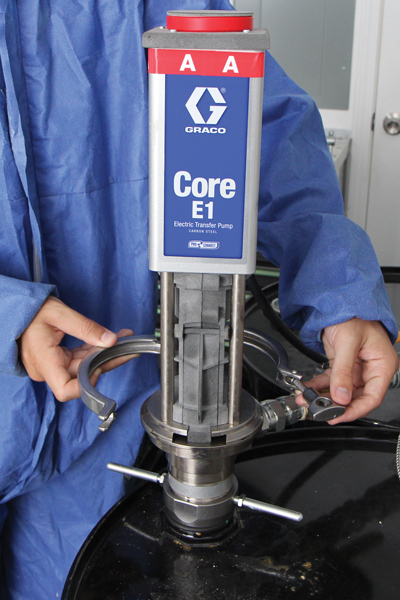

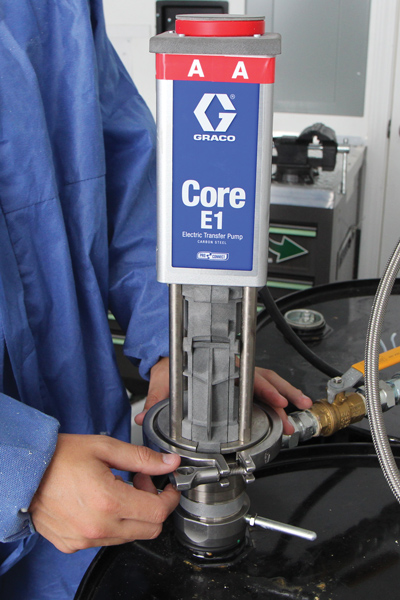

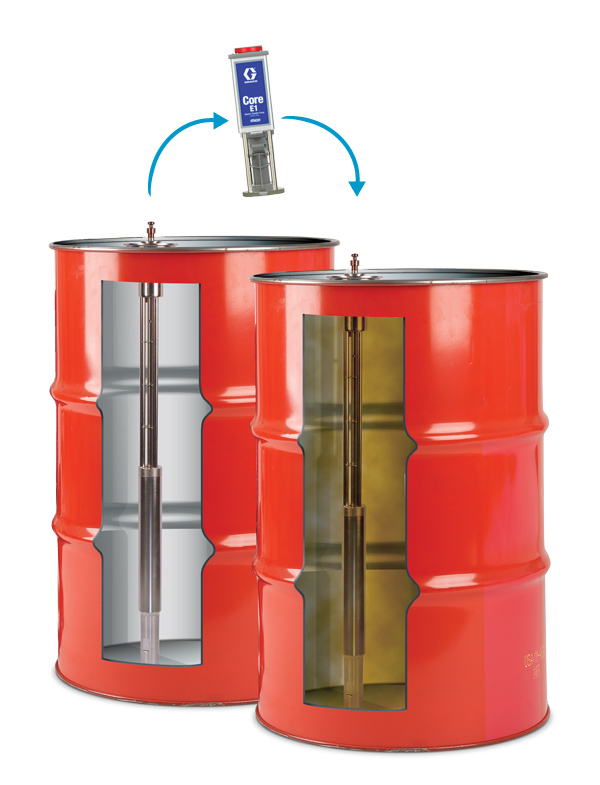

Bombas eléctricas de transferencia Core
Potentes, silenciosas, inteligentes
Déjese llevar con las NUEVAS y revolucionarias bombas eléctricas de transferencia de Graco; diseñadas para optimizar el suministro de material y minimizar el tiempo de inactividad. Más silenciosas y menos costosas de operar que las bombas neumáticas tradicionales, las nuevas bombas eléctricas pueden comunicarse con Reactor 3 para brindarle un sistema totalmente conectado.
NUEVO APAGADO DE BOMBA DE SUMINISTRO
Detecta cuando un tambor está vacío y apaga automáticamente las bombas de transferencia y el dosificador Reactor 3 antes de que se produzcan daños, como el ingreso de aire al sistema, que puede comprometer las relaciones.
NUEVO SUMINISTRO INTELIGENTE
El software monitorea y ajusta automáticamente las presiones de entrada del dosificador Reactor 3 para optimizar la alimentación de material y el rendimiento en relación. Mantiene la presión de entrada en 80-200 psi, lo que aumenta la potencia de los motores eléctricos de la bomba de transferencia cuando es necesario. Obtenga un suministro inteligente cuando utilice bombas Core con un modelo Reactor 3 Elite.
Seis veces más silenciosa
La bomba Core E1 es hasta seis veces más silenciosa que las bombas neumáticas. Eso equivale a reducir el ruido de su equipo del equivalente a una motocicleta al de un automóvil.
MIRAR: La NUEVA bomba de transferencia Core
Con nuestra exclusiva tecnología ProConnect, puede desconectar rápidamente el motor del pistón de la bomba y transferir fácilmente la bomba de un tambor a otro... incluso en equipos para techos de baja altura. Ya no es necesario pagar por equipos más altos ni tener que inclinar el tambor para extraer la bomba. ProConnect está disponible tanto para las bombas Core y T4.
RECOMENDACIÓN: Instale un pistón de bomba adicional en su equipo para que el cambio de tambor sea aún más rápido y limpio.
Conexiones más fáciles
Conectar su motor al pistón es tan fácil como contar 1, 2, 3.
Paso 1: Afloje el mango en “T”
Paso 2: Abra el sujetador de la bomba
Paso 3: Deslice el motor eléctrico para extraerlo
Mangueras calefactadas Xcelerator
Calentamiento más rápido, menor peso, mayor flexibilidad
Las nuevas mangueras calefactadas Xcelerator de Graco ofrecen más opciones y control que nunca. Todas las mangueras Xcelerator están diseñadas para proporcionar un control de temperatura A y B totalmente independiente. Esto proporciona un equilibrio de presión más preciso y un mayor rendimiento del material. La nueva y resistente fabricación proporciona una vida útil más larga y un mantenimiento reducido.
Manguera calefactada internamente, 100 pies
- Control de temperatura A y B totalmente independiente
- Opciones calefactadas interna y externamente
- Las mangueras calefactadas internamente están disponibles en longitudes de 50 y 100 pies:
Minimiza las conexiones eléctricas y de fluidos - Optimizado para el modo de control de resistencia:
Reduce el mantenimiento y los problemas sin necesidad de cables ni sensores
Manguera calefactada externamente, 50 pies
Nueva manguera calefactada internamente
Las conexiones más pequeñas y ligeras en la industria
Su diseño robusto y compacto permite que el elemento calefactor entre y salga de la corriente de fluido en cada unión de manguera sin agregar tamaño ni peso significativos.
Cable calentador
El cable calentador está situado en el D.I. de la manguera para un contacto directo con el material y un calentamiento rápido
Tuerca de sello de alambre/férula/junta tórica/buje
Estos componentes permiten la transición del cable calentador fuera del fluido y proporcionan un sello adecuado
Conector a presión
Conecta el cable calentador al cable multihebra, que permite que la alimentación pase entre las uniones de manguera
Conexiones de manguera ligeras y robustas. Diseñadas para brindar conexiones eléctricas sólidas y confiables, incluyen chavetas para evitar conexiones incorrectas.
Experiencias del cliente
Por qué comprar Reactor 3
Productividad y rentabilidad optimizadas
Más rápido, más ligero & más fácil con sistema de comunicación
Rendimiento en relación automatizado
Comuníquese con un experto
Dónde comprar
Encuentre un distribuidor autorizado de Graco cerca de usted
   |
