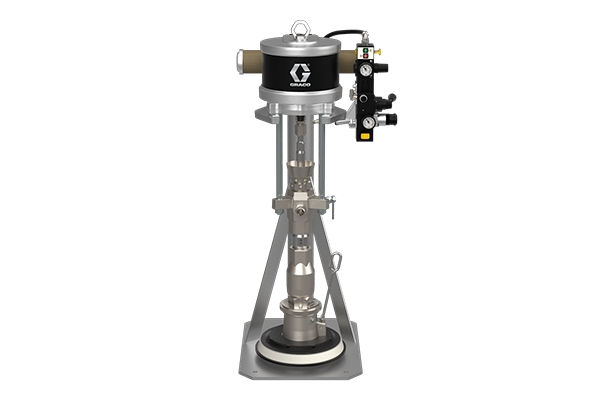

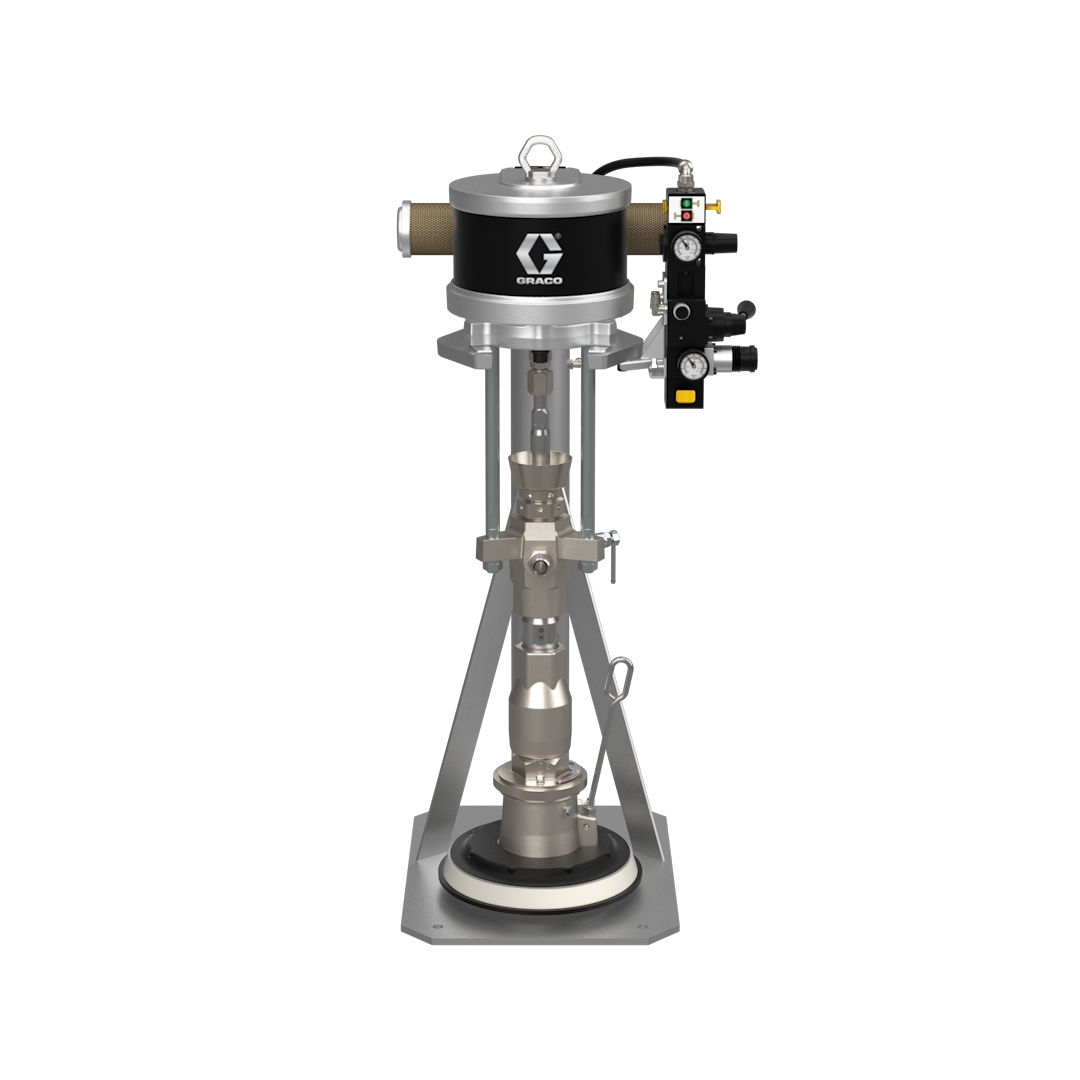

Check-Mate S20
Współczynnik mieszania 61:1 20 l Jednostka zasilająca S20
Numer katalogowy: CM9A3B
Check-Mate S20
Współczynnik mieszania 61:1 20 l Jednostka zasilająca S20
Numer katalogowy: CM9A3B
Systemy zasilania Graco niezawodnie dostarczają jednoskładnikowe materiały uszczelniające, kleje i inne materiały o średniej i wysokiej lepkości z wiader lub beczek do systemów pomiarowych i dozujących.
Masz pytania dotyczące tego produktu?
Zastanawiasz się nad naszymi produktami i potrzebujesz porady
przed zakupem?
Cechy
Katalog produktów
Systemy zasilania Graco niezawodnie dostarczają jednoskładnikowe materiały uszczelniające, kleje i inne materiały o średniej i wysokiej lepkości z wiader lub beczek do systemów pomiarowych i dozujących.
Urządzenia do rozładunku materiałów luzem do szczeliw, klejów i innych materiałów o średniej do wysokiej lepkości.
- Wiadra 20 l (5 gal) zapewniają te same sprawdzone technologie, co większe systemy, ale z małymi silnikami powietrznymi NXT
- Graco S20 — Do niskonakładowych zastosowań dotyczących materiałów o średniej i wysokiej lepkości
- Najlepsze w tej branży elementy sterowania dostarczają natychmiastowe i ważne informacje po jednym wciśnięciu przycisku
- Szybkie umieszczanie wiadra
- Elementy płyty dociskowej można wymienić w kilka sekund
- Szybkozłącze pompy, uchwyt ściągacza i wkłady pompy umożliwiają serwisowanie pompy bez konieczności demontażu siłownika.
- Wysokiej jakości, trwałe części skracają czas konserwacji i maksymalizują czas sprawności maszyny
Dane techniczne i dokumenty
Parametry techniczne
Konwertuj na jednostki imperialne| Głębokość całkowita (w) | 19 |
|---|---|
| Maksymalna prędkość przepływu (GPM) | 0,9 |
| Maksymalna temperatura robocza (°F) | 120 |
| Maksymalna wysokość (ft) | 4.94 |
| Maksymalna wysokość (in) | 59.3 |
| Maksymalne ciśnienie cieczy (psi) | 6100 |
| Maksymalne ciśnienie robocze (MPa) | 42.1 |
| Maksymalne ciśnienie robocze (psi) | 6100 |
| Maksymalne ciśnienie wlotowe powietrza (psi) | 125 |
| Materiał części mokrych | Stal stopowa, Stal nierdzewna, acetal, PTFE wypełnione węglem, Stal węglowa, Żeliwo ciągliwe, Niklowanie bezprądowe, Cynkowanie, Powłoka chromowane, Polietylen o dużej masie cząsteczkowej, Poliuretan, Polietylenowy, Kauczuk nitrylowy, Stal węglowa ocynkowana, Buna-N |
| Materiał panelu sterowania | Nd. |
| Materiał płyty dociskowej | Stal węglowa |
| Materiał uszczelki | Kauczuk nitrylowy |
| Materiał wyciskacza | Stal węglowa |
| Minimalna wysokość (ft) | 2.98 |
| Minimalna wysokość (in) | 35.8 |
| Model | Check-Mate |
| Pojemność zbiornika materiału (gal) | 5.3 |
| Przełożenie pompy | 61:1 |
| Rodzaj płyty dociskowej | Płaski, pojedynczy wycierak |
| Rodzaj zbiornika | Kubłowe |
| Rozmiar płyty dociskowej (gal) | 5 |
| Rozmiar płyty dociskowej (l) | 20 |
| Seria | S20 |
| Szerokość całkowita (in) | 17 |
| Temperatura otoczenia/Topnienie na ciepło/Topnienie na gorąco | W temperaturze otoczenia |
| Typ | Jednostka zasilająca |
| Typ pompy | Tłok z zabierakiem |
| Typ zasilania | Pneumatyczne |
| Zastosowanie | Łączenie, Uszczelnianie proste, Uszczelnianie zaawansowane, Zalewanie, Obudowywanie, Formowanie, Maluj, Przesyłanie płynów, rozładunek, Napełnienie niekompletne |
| Średnica trzonu bijaka (in) | 3 |
| Głębokość całkowita (cm) | 48.26 |
| Głębokość całkowita (mm) | 482.6 |
| Maksymalna prędkość przepływu (l/min) | 3,4 |
| Maksymalna temperatura robocza (°C) | 49 |
| Maksymalna wysokość (cm) | 150.6 |
| Maksymalna wysokość (m) | 1.51 |
| Maksymalna wysokość (mm) | 1506 |
| Maksymalne ciśnienie cieczy (bar) | 420.6 |
| Maksymalne ciśnienie cieczy (kPa) | 42060 |
| Maksymalne ciśnienie cieczy (psi) | 6100 |
| Maksymalne ciśnienie robocze (MPa) | 42.1 |
| Maksymalne ciśnienie robocze (bar) | 421 |
| Maksymalne ciśnienie robocze (kPa) | 42100 |
| Maksymalne ciśnienie robocze (psi) | 6100 |
| Maksymalne ciśnienie wlotowe powietrza (bar) | 8.62 |
| Maksymalne ciśnienie wlotowe powietrza (kPa) | 862 |
| Maksymalne ciśnienie wlotowe powietrza (kg/cm2) | 8.79 |
| Maksymalne ciśnienie wlotowe powietrza (psi) | 125 |
| Materiał części mokrych | Stal stopowa, Stal nierdzewna, acetal, PTFE wypełnione węglem, Stal węglowa, Żeliwo ciągliwe, Niklowanie bezprądowe, Cynkowanie, Powłoka chromowane, Polietylen o dużej masie cząsteczkowej, Poliuretan, Polietylenowy, Kauczuk nitrylowy, Stal węglowa ocynkowana, Buna-N |
| Materiał panelu sterowania | Nd. |
| Materiał płyty dociskowej | Stal węglowa |
| Materiał uszczelki | Kauczuk nitrylowy |
| Materiał wyciskacza | Stal węglowa |
| Minimalna wysokość (cm) | 90.9 |
| Minimalna wysokość (m) | 0.91 |
| Minimalna wysokość (mm) | 909 |
| Model | Check-Mate |
| Pojemność pojemnika materiału (l) | 20 |
| Przełożenie pompy | 61:1 |
| Rodzaj płyty dociskowej | Płaski, pojedynczy wycierak |
| Rodzaj zbiornika | Kubłowe |
| Rozmiar płyty dociskowej (gal) | 5 |
| Rozmiar płyty dociskowej (l) | 20 |
| Seria | S20 |
| Szerokość całkowita (cm) | 43.18 |
| Szerokość całkowita (mm) | 431.8 |
| Temperatura otoczenia/Topnienie na ciepło/Topnienie na gorąco | W temperaturze otoczenia |
| Typ | Jednostka zasilająca |
| Typ pompy | Tłok z zabierakiem |
| Typ zasilania | Pneumatyczne |
| Zastosowanie | Łączenie, Uszczelnianie proste, Uszczelnianie zaawansowane, Zalewanie, Obudowywanie, Formowanie, Maluj, Przesyłanie płynów, rozładunek, Napełnienie niekompletne |
