Auswahlhilfe für Airless-Spritzdüsen

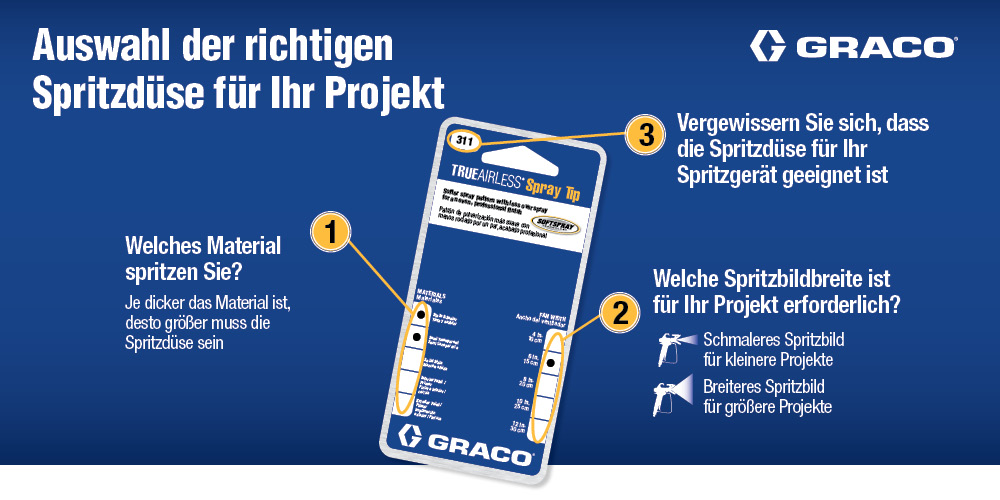

Finden Sie die richtige Spritzdüse für Ihr Projekt

Die Wahl der richtigen Spritzdüse für das zu spritzende Material ist entscheidend für die Qualität des Finishs und hilft Ihnen, Zeit und Geld zu sparen. Jede Graco-Düse wird zu 100 % auf ihre Durchflussrate getestet, um die Präzision und Qualität zu gewährleisten, die für ein gleichmäßiges, professionelles Finish erforderlich sind.


Die Zahlen verstehen

Um sicherzustellen, dass Sie immer die richtige Düse für das jeweilige Projekt und die verwendete Beschichtung haben, ist es einfacher, als Sie vielleicht denken, „den Zahlencode zu knacken“ und die Düsengröße zu verstehen.

Bitte beachten Sie, dass es sich hierbei um allgemeine Richtlinien handelt. Bitte erkundigen Sie sich beim Hersteller der Farbe/des Materials nach der empfohlenen Düsengröße.

Zwei grundlegende Konzepte, die Sie sich merken sollten:

• Die Breite des Spritzstrahls ist wichtig für die Art des Projekts, das Sie spritzen
  Je breiter verteilt Sie spritzen, desto schneller färben Sie größere Oberflächen ein, aber der Farbverbrauch ist größer. Mit einer kleineren Verteilung arbeiten Sie langsamer, aber Sie verwenden weniger Farbe und haben eine bessere Kontrolle.
• Die Größe der Spritzdüsenöffnung hängt von der Dicke des zu spritzenden Materials ab.
  Verwenden Sie kleinere Düsenöffnungen, wenn Sie dünnere Materialien wie Beizen auftragen, aber größere Öffnungen für dickere Materialien wie Latexfarben.

Aufschlüsselung der Nummern der Spritzdüsen:

• Die erste Ziffer steht für die Spritzbreite. Multiplizieren diese Zahl mit 5, um die tatsächliche Spritzbreite in Zentimetern zu erhalten. Die "5" in "517" entspricht einer Spritzbreite von 25 cm (5 x 5 = 25)
• Die letzten beiden Ziffern geben die Größe der Düsenöffnung in Tausendstel Zoll an. "17" in "517" bedeutet, dass die Größe der Düsenöffnung 0,017 Zoll beträgt.

Prüfen Sie Ihr Spritzgerät

Bevor Sie eine Spritzdüse auswählen, sollten Sie sich stets vergewissern, welches Spritzgerät Sie verwenden und welche Spritzdüsengröße dafür geeignet ist. Das Druckvolumen ist bei jedem Spritzgerät unterschiedlich und bestimmt, welche Düsengröße verwendet werden kann. Diese Informationen finden Sie im Handbuch des Spritzgeräts.


Hinweis zur Geschwindigkeit

• Die Spritzöffnung der Düse (die letzten beiden Zahlen der Düsennummer) bestimmt die Durchflussmenge. Je höher die Zahl, desto schneller verlässt das Material die Pistole und desto größer ist der Durchfluss, mit dem Sie spritzen können.
  Eine Düse ‚517‘ ermöglicht beispielsweise einen höheren Durchfluss als eine Düse ‚515‘ und die Düse ‚517‘ spritzt daher schneller als eine Düse ‚515‘.
• Für Materialien, die für ein feines Finish (wie beim Beizen oder bei Lackierungen) verwendet werden, wird eine Düse mit einer kleineren Öffnung benötigt.
• Bei schwereren Materialien (wie Latex) muss die Öffnung größer sein.

Düsenverschleiß und die Auswirkungen verstehen

Für ein hochwertiges Qualitätsfinish ist die Wahl der passenden Düse ausschlaggebend – unabhängig davon, welches Material gespritzt wird.
Die Spritzdüsen nutzen sich jedoch bei normalem Gebrauch ab. Da die meisten Beschichtungen Feststoffe enthalten, die Abrieb verursachen, nutzen sich die Spritzdüsen bei normalem Gebrauch ab.

Abgenutzte Düsen müssen unbedingt ausgetauscht werden, denn nur so lässt sich ein genaues Spritzbild, maximale Produktivität und ein hochwertiges Finish sicherstellen.

Wenn sich eine Düse abnutzt, vergrößert sich die Öffnung und die Breite des Spritzstrahls verringert sich.
Eine größere Düsenöffnung führt dazu, dass mehr Farbe austritt; so trifft mehr Farbe auf eine kleinere Fläche und es wird Farbe verschwendet.
Eine geringere Spritzbreite führt zu einer Verkleinerung der zu abzudeckenden Fläche, so dass mehr Spritzbewegungen erforderlich sind, um eine Fläche abzudecken, und somit mehr Arbeit anfällt.

Hinweise zum Düsenverschleiß

Drehen Sie den Spritzdruck immer so weit herunter, wie es geht, und Sie trotzdem noch ein gutes Spritzbild erhalten. Dadurch wird nicht nur Farbe gespart, weil weniger Overspray entsteht, sondern auch die Abnutzung der Düse verringert und die Lebensdauer der Pumpe verlängert.

• Die Lebensdauer der Düse ist je nach Beschichtung unterschiedlich. Empfohlene Austauschintervalle:
  • Latex – Austausch nach 55-150 Litern (13-33 Gallonen)
  • Öle & Beizen – Austausch nach 135-225 Litern (30-50 Gallonen)
• Erhöhen Sie nicht den Pumpendruck – dadurch werden nur Farbe verschwendet und die Pumpenkomponenten unnötig abgenutzt.
