GH 230

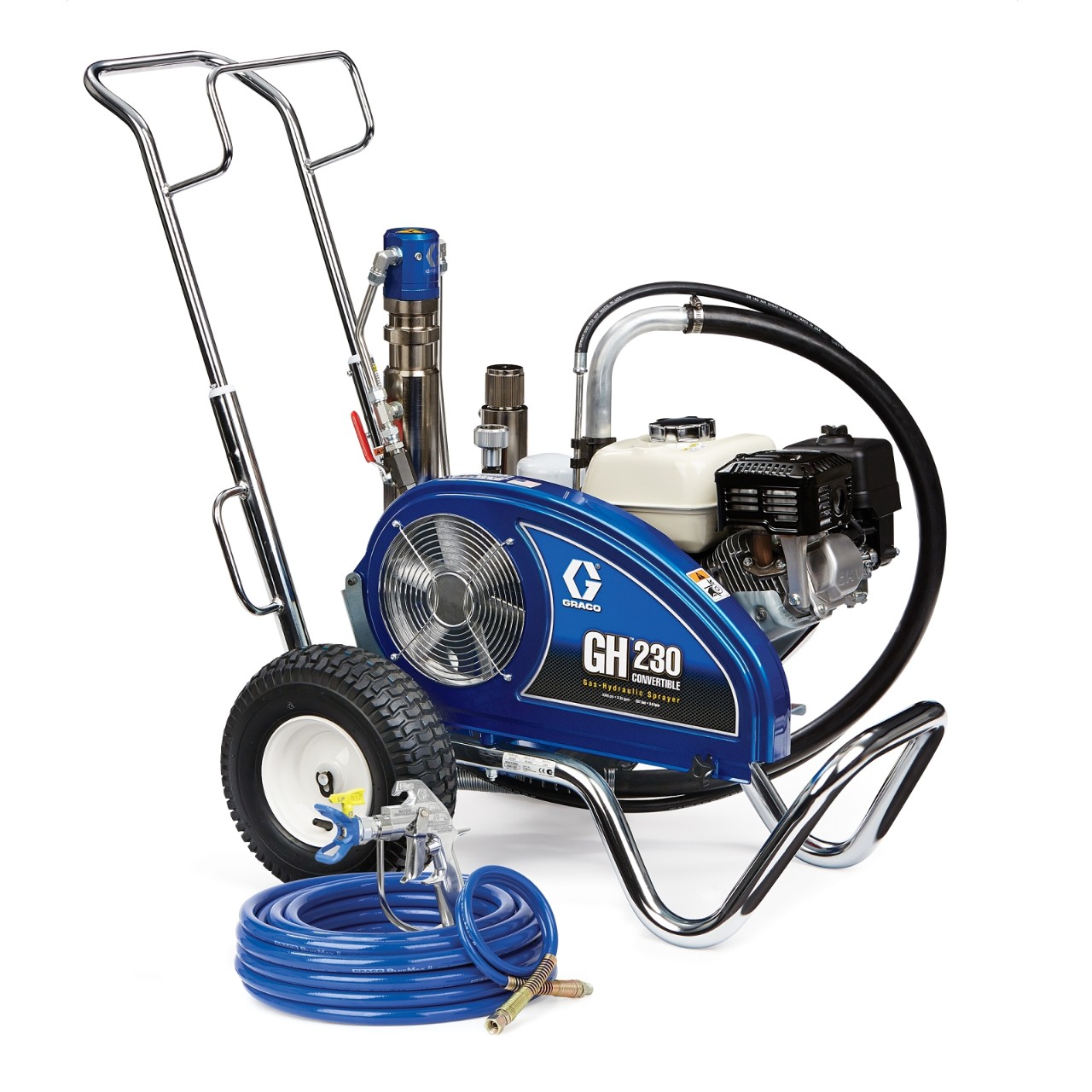

GH 230 컨버터블 표준 시리즈 가스 유압식 에어레스 도장기
부품 번호: 24W929
구매 가능 국가: 동남아, 인도, 중국 본토, 중국 홍콩, 중국 대만, 한국, 호주, 뉴질랜드
GH 230
GH 230 컨버터블 표준 시리즈 가스 유압식 에어레스 도장기
부품 번호: 24W929
구매 가능 국가: 동남아, 인도, 중국 본토, 중국 홍콩, 중국 대만, 한국, 호주, 뉴질랜드
GH 230 컨버터블은 최고 수준의 다용도 분무기 제품으로 대규모의 상업용 및 주거용 건축 공사를 위해 Workhorse 유압 성능을 원하는 전문 사업자에게 적합합니다. 하부 펌프를 교체하고 공구 없이 전기 전력으로 변환할 수 있는 탁월한 다용도성
기능
제품 브로셔
GH 230 컨버터블은 최고 수준의 다용도 분무기 제품으로 대규모의 상업용 및 주거용 건축 공사를 위해 Workhorse 유압 성능을 원하는 전문 사업자에게 적합합니다. 하부 펌프를 교체하고 공구 없이 전기 전력으로 변환할 수 있는 탁월한 다용도성
Graco GH 표준 시리즈 도장기를 사용하면 내구성과 성능이 탁월하여 까다로운 작업에서 보다 무거운 재료를 도장할 있습니다. 이 도장기는 탄성중합, 블록 필러, 석고, 드라이 폴을 취급할 수 있습니다.
- Endurance Chromex 피스톤 펌프
- 다음 선도 브랜드보다 2배 더 오래 지속
- QuikChange 펌프를 사용하면 작업 중 손쉽게 펌프 교환 가능
- QuikAccess 흡기 풋 밸브로 청소 시간 단축
- 고효율 유압 모터
- 시간이 흘러도 변치 않는 성능으로 가동 및 작동 유지
- 보다 빠르고 반응성이 뛰어난 전환
- O-링 씰 피팅과 꼭 맞는 유압 라인으로 유출이 방지됨
- 움직이는 부품이 적어 유지보수가 줄어들고 수명이 김
- 고용량 냉각 시스템
- 혁신적인 설계로 인해 펌프가 더 낮은 온도로 더 효율적으로 작동
- 테이퍼형인 유압 용기 바닥
- 유체 변경이 더 간편해지고 철저해짐
- 용기의 냉각 핀이 도장기에서 열 차단
- Honda® 엔진
- 안정적, 강력함, 손쉬운 시동
- 오일 레벨이 너무 낮게 떨어지면 오일 경보가 엔진을 차단하여 손상을 방지합니다.
- 도장업체에게 적합
- Easy Out 펌프 필터
- 손쉬운 유지보수 및 막힘 감소
- 독창적인 인사이드-아웃 설계 구조가 무너지지 않아 마감 품질이 보장됨
- 수직 설계 구조로 지저분함 감소
- Heavy-Duty 프라임 밸브
- 유지보수가 없는 설계 구조로 인해 고압 덤핑에서도 사용 가능
- 견고하고 내구성이 뛰어난 카트 설계 구조
- 용접된 강철 위의 두꺼운 크롬으로 인해 거친 환경에서도 사용 가능
- 완전 공압식 휠에 의해 충격과 진동이 흡수됨
- 접이식 핸들은 코일 호스 보관함으로도 사용됨
- 현장에서의 사용을 위해 노즈로 젖혀짐
- 전기 모터 기능
- 실내 및 옥외용
- 가스 엔진을 공구 없이 몇 초만에 신속하게 전기 모터로 전환 가능
- 전기 모터 키트는 별도 판매
- 작업 준비 상태
도장을 시작하기 위해 필요한 모든 것이 포함됨:- Silver Plus 에어리스 스프레이 건
- RAC X SwitchTip 및 가드
- 50피트 BlueMax II 에어리스 호스
사양 및 문서
기술 사양
영국식으로 전환| 건 개수 | 5 |
|---|---|
| 모델 | GH |
| 무게 (lb) | 168 |
| 시리즈 | 230 |
| 엔진 크기 (HP) | 6.5 |
| 유체 배출구 나사산 유형 | FNPT |
| 유체 배출구 크기 (in) | 3/8 |
| 유체 접촉 재료 | 아세탈, 알루미늄, 세라믹, 크롬 도금, 가죽, 나일론, PTFE, 스테인리스강, 텅스텐 카바이드, UHMWPE, 아연 도금 탄소강, 니켈 도금 탄소강 |
| 유체 흡입구 나사산 유형 | UN-2A |
| 유체 흡입구 크기 (in) | 1-5/16 |
| 전력 등급 (HP) | 6.5 |
| 전력 등급 (W) | 4847 |
| 전력 등급 (kW) | 4.85 |
| 전원 | 가스 유압 |
| 전체 길이 (in) | 48 |
| 전체 높이 (in) | 41.0 |
| 전체 폭 (in) | 24 |
| 제품 시리즈 | 표준 |
| 최대 유량 (GPM) | 2.35 |
| 최대 음압 수준 (dB (A)) | 96 |
| 최대 작동 압력 (MPa) | 22.8 |
| 최대 작동 압력 (psi) | 3300 |
| 최대 팁 사이즈 (in) | 0.053 |
| 최대 팁 사이즈 건 1개 (in) | 0.053 |
| 최대 팁 사이즈 건 1개 - 전기 모터 (in) | 0.031 |
| 최대 팁 사이즈 건 2개 (in) | 0.038 |
| 최대 팁 사이즈 건 2개 - 전기 모터 (in) | 0.017 |
| 최대 팁 사이즈 건 3개 (in) | 0.032 |
| 최대 팁 사이즈 건 4개 (in) | 0.028 |
| 최대 팁 사이즈 건 5개 (in) | 0.024 |
| 최대 호스 길이 (ft) | 300 |
| 컨버터블 | 예 |
| 토출구 페인트 필터 | Easy Out |
| 특징 | Endurance Chromex 펌프, 고용량 냉각 시스템, Honda 엔진, Easy Out 필터, 중방식 프라임 밸브, 내구성이 뛰어난 카트 설계 구조, 컨버터블 |
| 펌프 로드 유형 | Chromex |
| 펌프 슬리브 재질 | 스테인리스강 |
| 펌프 유형 | Endurance |
| 펌프 장착 유형 | QuikChange |
| 포함 사양 | Contractor 건, RAC X LTX 517 스프레이 팁, RAC X WideRAC 1231 스프레이 팁, RAC X 가드, 3/8 in x 50 ft BlueMax II 에어리스 호스, 1/4 in x 3 ft BlueMax II 에어리스 휩 호스, TSL 4 oz |
| 프레임 구성 | 카트 |
| 형식 | 에어리스 도장기 |
| 호환 가능한 교체용 펌프 | 24W997 |
| 호환 가능한 재료 | 아크릴, 드라이 폴, 드라이월 머드, 탄성중합체, 석고, 페인트, 프라이머 |
| 호환 가능한 전기 모터 키트 | 248949, 248950 (CSA) |
| 건 개수 | 5 |
| 모델 | GH |
| 무게 (kg) | 76 |
| 시리즈 | 230 |
| 유체 배출구 나사산 유형 | FNPT |
| 유체 배출구 크기 (in) | 3/8 |
| 유체 배출구 크기 (mm) | 3.75 |
| 유체 접촉 재료 | 아세탈, 알루미늄, 세라믹, 크롬 도금, 가죽, 나일론, PTFE, 스테인리스강, 텅스텐 카바이드, UHMWPE, 아연 도금 탄소강, 니켈 도금 탄소강 |
| 유체 흡입구 나사산 유형 | UN-2A |
| 유체 흡입구 크기 (in) | 1-5/16 |
| 유체 흡입구 크기 (mm) | 33.34 |
| 전력 등급 (W) | 4847 |
| 전력 등급 (cc) | 200 |
| 전력 등급 (kW) | 4.85 |
| 전원 | 가스 유압 |
| 전체 길이 (cm) | 121.92 |
| 전체 길이 (mm) | 1219.2 |
| 전체 높이 (cm) | 104.1 |
| 전체 높이 (mm) | 1041 |
| 전체 폭 (cm) | 61 |
| 전체 폭 (mm) | 610 |
| 제품 시리즈 | 표준 |
| 최대 유량 (L/min) | 8.9 |
| 최대 음압 수준 (dB (A)) | 96 |
| 최대 작동 압력 (MPa) | 22.8 |
| 최대 작동 압력 (bar) | 228 |
| 최대 작동 압력 (kPa) | 22800 |
| 최대 작동 압력 (psi) | 3300 |
| 최대 팁 사이즈 (in) | 0.053 |
| 최대 팁 사이즈 건 1개 (in) | 0.053 |
| 최대 팁 사이즈 건 1개 - 전기 모터 (in) | 0.031 |
| 최대 팁 사이즈 건 2개 (in) | 0.038 |
| 최대 팁 사이즈 건 2개 - 전기 모터 (in) | 0.017 |
| 최대 팁 사이즈 건 3개 (in) | 0.032 |
| 최대 팁 사이즈 건 4개 (in) | 0.028 |
| 최대 팁 사이즈 건 5개 (in) | 0.024 |
| 최대 호스 길이 (m) | 92 |
| 컨버터블 | 예 |
| 토출구 페인트 필터 | Easy Out |
| 특징 | Endurance Chromex 펌프, 고용량 냉각 시스템, Honda 엔진, Easy Out 필터, 중방식 프라임 밸브, 내구성이 뛰어난 카트 설계 구조, 컨버터블 |
| 펌프 로드 유형 | Chromex |
| 펌프 슬리브 재질 | 스테인리스강 |
| 펌프 유형 | Endurance |
| 펌프 장착 유형 | QuikChange |
| 포함 사양 | Contractor 건, RAC X LTX 517 스프레이 팁, RAC X WideRAC 1231 스프레이 팁, RAC X 가드, 3/8 in x 50 ft BlueMax II 에어리스 호스, 1/4 in x 3 ft BlueMax II 에어리스 휩 호스, TSL 4 oz |
| 프레임 구성 | 카트 |
| 형식 | 에어리스 도장기 |
| 호환 가능한 교체용 펌프 | 24W997 |
| 호환 가능한 재료 | 아크릴, 드라이 폴, 드라이월 머드, 탄성중합체, 석고, 페인트, 프라이머 |
| 호환 가능한 전기 모터 키트 | 248949, 248950 (CSA) |
제품 설명서
판매 참고문헌
포함된 항목:
| 부품 번호 | 설명 | 수량 | 장치 |
|---|---|---|---|
| 246215 | RAC X HandTite 팁 가드 | 1 | ea |
| 240797 | BlueMax II 에어리스 호스, 3/8 in x 50 ft | 1 | ea |
| 277249 | BlueMax II HP 에어리스 휩 호스, 1/4 in x 3 ft(0.9 m), 4000 psi | 1 | ea |
| LP517 | 저압 RAC X LP SwitchTip, 517 | 1 | ea |
수리 부품
| 부품 번호 | 설명 |
|---|---|
| 244068 | Easy Out 펌프 매니폴드 필터, 롱, 100메시 |
| 244069 | Easy Out 펌프 매니폴드 필터, 롱, 200메시 |
| 244071 | Easy Out 펌프 매니폴드 필터, 롱, 30메시 |
| 244067 | Easy Out 펌프 매니폴드 필터, 롱, 60메시 |
| 288252 | GB HOSE, SUCTION |
| 245103 | Q KIT REPAIR, DRAIN VALVE |
| 288732 | KIT, REPAIR, DRAIN HOSE |
| 189920 | 흡입구 스트레이너, SST 캡 싱글 스크린, 1 in |
| 117285 | PACKING, O-RING |
| 15V573 | Q STRAINER, CRUSH PROOF,1-11 1/2 NPSM |
| 15C766 | TUBE, DIFFUSION |
