Jak wybrać odpowiednią dyszę do natryskiwania hydrodynamicznego w 3 krokach
Postępuj zgodnie z prostym 3-etapowym instruktarzem, aby dobrać odpowiednią dyszę natryskową do każdej pracy związanej z natryskiwaniem.
Nawet jeśli jest to tylko niewielka część Twojego systemu natryskiwania hydrodynamicznego, dysza w dużej mierze decyduje o jakości Twojej pracy. Firma Graco stosuje system kodów barwnych i kody trzycyfrowe do identyfikacji typów dysz. Ale jak dokładnie sprawdzić, która dysza jest potrzebna do wykonania konkretnej pracy wymagającej natryskiwania? Przeczytaj, jak wybrać odpowiednią dyszę w 3 krokach.
Używanie właściwej dyszy natryskowej ma kluczowe znaczenie. Oprócz osiągnięcia wyższej jakości natryskiwania, dysza chroni przed marnowaniem materiału i sprawia, że pracujesz szybciej. Czy już złamałeś kod, którym oznaczona jest każda dysza Graco? Świetnie, w takim razie zapoznaj się z naszym 3-etapowym planem, aby upewnić się, że dobierasz odpowiednią dyszę do konkretnego zastosowania w zakresie natryskiwania hydrodynamicznego.
- Krok 1: Twoje zastosowanie określa kolor dyszy
- Krok 2: Żądaną szerokość strumienia natrysku wskazuje pierwsza cyfra trzycyfrowego kodu
- Krok 3: Żądane zużycie materiału określają dwie ostatnie cyfry trzycyfrowego kodu
Krok 1: Zastosowanie
Dysze Graco do hydrodynamicznych agregatów natryskowych są dostępne w różnych kolorach. Na podstawie koloru dyszy od razu poznasz, która dysza jest odpowiednia dla danego zastosowania.
Do precyzyjnych wykończeń z użyciem rozrzedzonych materiałów przy najniższym ciśnieniu
Do wszystkich prac malarskich wewnątrz i na zewnątrz przy najniższym ciśnieniu
Do wszystkich prac malarskich wewnątrz i na zewnątrz
Nakładanie cienkich warstw tynku i materiałów o mniejszej płynności
Do powłok ochronnych – do 500 bar
Do znakowania i malowania pasów

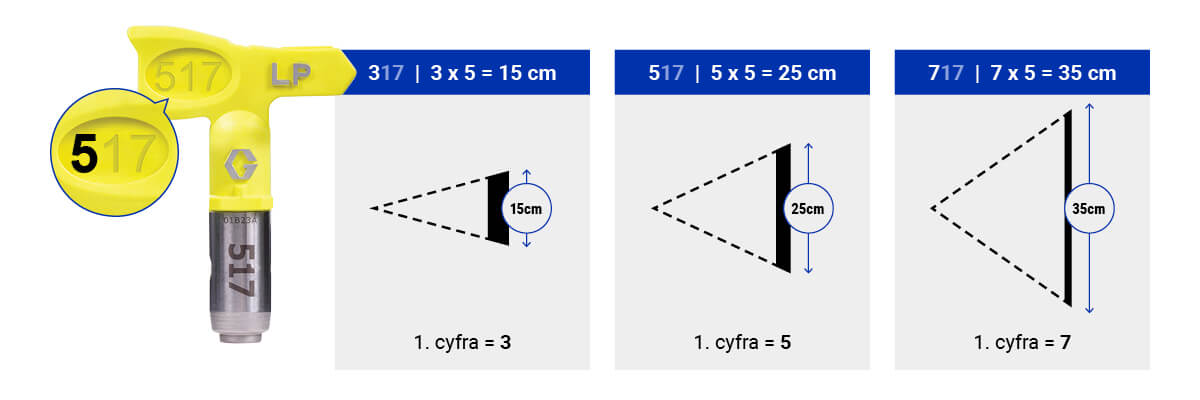

Krok 2: Szerokość strumienia
Szerokość strumienia jest uzależniona od kąta strumienia podczas natryskiwania z odległości 30 cm od powierzchni. Im większa szerokość strumienia, tym szybciej można pracować, ale wiąże się to z większym zużyciem materiału. Podczas natryskiwania z mniejszymi szerokościami strumienia zużywasz mniej materiału i masz większą kontrolę.
Wybierz preferowaną szerokość strumienia w centymetrach i podziel ją przez 5. Wynik odpowiada pierwszej cyfrze trzycyfrowego kodu nadrukowanego na każdej dyszy. Tak więc, jeśli chcesz uzyskać strumień o szerokości 15 cm, pierwszą cyfrą trzycyfrowego kodu jest 3 (3 x 5 = 15 cm). Jeśli chcesz uzyskać strumień o szerokości 35 cm, pierwsza liczba to 7 (7 x 5 = 35 cm).
Im wyższa pierwsza liczba, tym większa szerokość strumienia i pokrywana powierzchnia

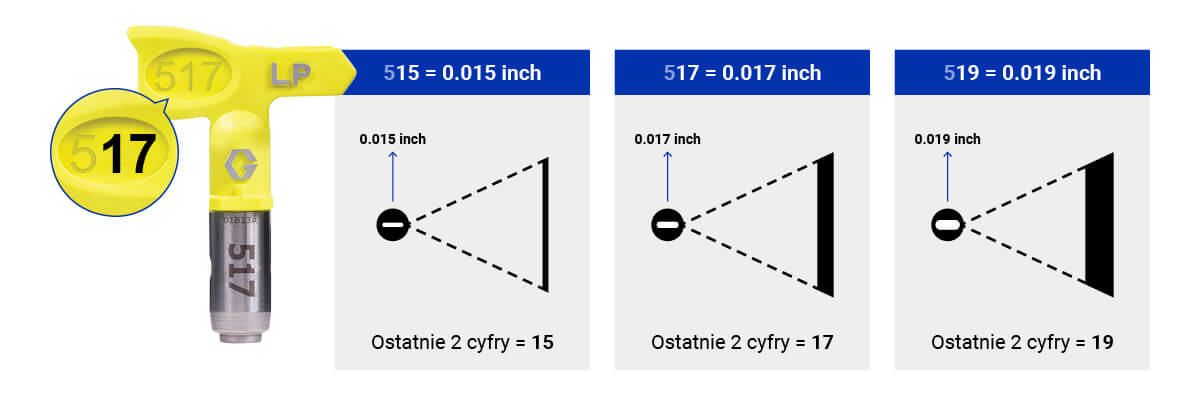

Krok 3: Wydajność materiału
Teraz musisz dobrać rozmiar otworu dyszy. Wielkość otworu (wyrażona w tysięcznych cala, np. 0,017) określa wydajność materiału. Im wyższa liczba, tym więcej materiału można rozpylić za pomocą danej dyszy. Grubsze materiały wymagają również większego rozmiaru otworu. Wielu producentów materiałów podaje zalecane rozmiary dysz natryskowych na opakowaniach swoich produktów lub w ich specyfikacji. Zobacz niektóre popularne rozmiary otworów dla każdego materiału.
Wybierz rozmiar dyszy dostosowany do materiału, który będziesz natryskiwać, oraz wymaganej wydajności. Wielkość otworu natryskowego jest wskazana przez dwie ostatnie cyfry trzycyfrowego kodu: „17” oznacza otwór o średnicy 0,017 cala.
Im wyższe dwie ostatnie liczby, tym większy rozmiar otworu i tym wyższa wydajność materiału.
Zawsze sprawdzaj, czy wybrany rozmiar otworu jest zgodny z maksymalnym rozmiarem dyszy agregatu. Zapoznaj się z tabelą zawierającą rozmiary dysz dla każdego agregatu.
| Minimalna średnica otworu | Maksymalny rozmiar otworu | |
|---|---|---|
| Przenośne agregaty Ultra | 0,008 | 0,016 |
| Ultra QuickShot | 0,008 | 0,016 |
| GX FF | 0,006 | 0,019 |
| GX 21 | 0,006 | 0,021 |
| Classic 390 | 0,006 | 0,021 |
| ST Max 395 | 0,006 | 0,023 |
| Classic S / ST Max 495 | 0,006 | 0,025 |
| ST Max / FinishPro 595 | 0,006 | 0,027 |
| UltraMax II 695 | 0,012 | 0,031 |
| UltraMax II 795 | 0,012 | 0,033 |
| UltraMax II 1095 | 0,012 | 0,035 |
| Mark IV (farby) | 0,012 | 0,033 |
| Mark V (farby) | 0,014 | 0,037 |
| Mark V (tynki) | 0,027 | 0,037 |
| Mark VII (farby i tynki) | 0,027 | 0,047 |
| Mark X (farby i tynki) | 0,027 | 0,051 |
| APX 6200 | 0,019 | 0,051 |
| APX 8200 | 0,019 | 0,057 |
| T-MAX 506 | 0,023 | 0,051 |
| T-MAX 657 | 0,023 | 0,061 |
| T-MAX 6912 | 0,023 | 0,071 |
| GMAX 3900 | 0,014 | 0,035 |
| GMAX 5900 HD | 0,014 | 0,043 |
| GMAX 7900 | 0,015 | 0,047 |
| T-MAX 657 | 0,023 | 0,061 |
| DutyMax EH 230 | 0,015 | 0,039 |
| DutyMax EH 300 | 0,015 | 0,063 |
Warto wiedzieć!
Materiał jest nakładany za grubo lub za cienko? Użyj dyszy o innym rozmiarze otworu lub szerokości strumienia
Wypróbuj różne dysze, aby lepiej wyczuć, która z nich najlepiej pasuje do Twojego zastosowania.
Przykład: Masz dyszę 517, która zapewnia szerokość strumienia 25 cm (5 x 5 = 25) i ma otwór 0,017 cala (reprezentowany przez 2 ostatnie cyfry, czyli 17). Daje to określoną grubość materiału.
- Czy natryskiwany materiał nie jest zbyt gęsty?
Użyj dyszy o mniejszym otworze (515 zamiast 517) LUB zwiększ kąt natrysku (717 zamiast 517).
- Czy natryskiwany materiał jest zbyt rzadki?
Użyj dyszy o większym otworze (519 zamiast 517) LUB zmniejsz kąt natrysku (317 zamiast 517).
Potrzebujesz pomocy?
Potrzebujesz więcej informacji na temat doboru odpowiedniej dyszy natryskowej? Nie wahaj się i skontaktuj się ze swoim dealerem lub przedstawicielem firmy Graco, aby uzyskać odpowiedź.
